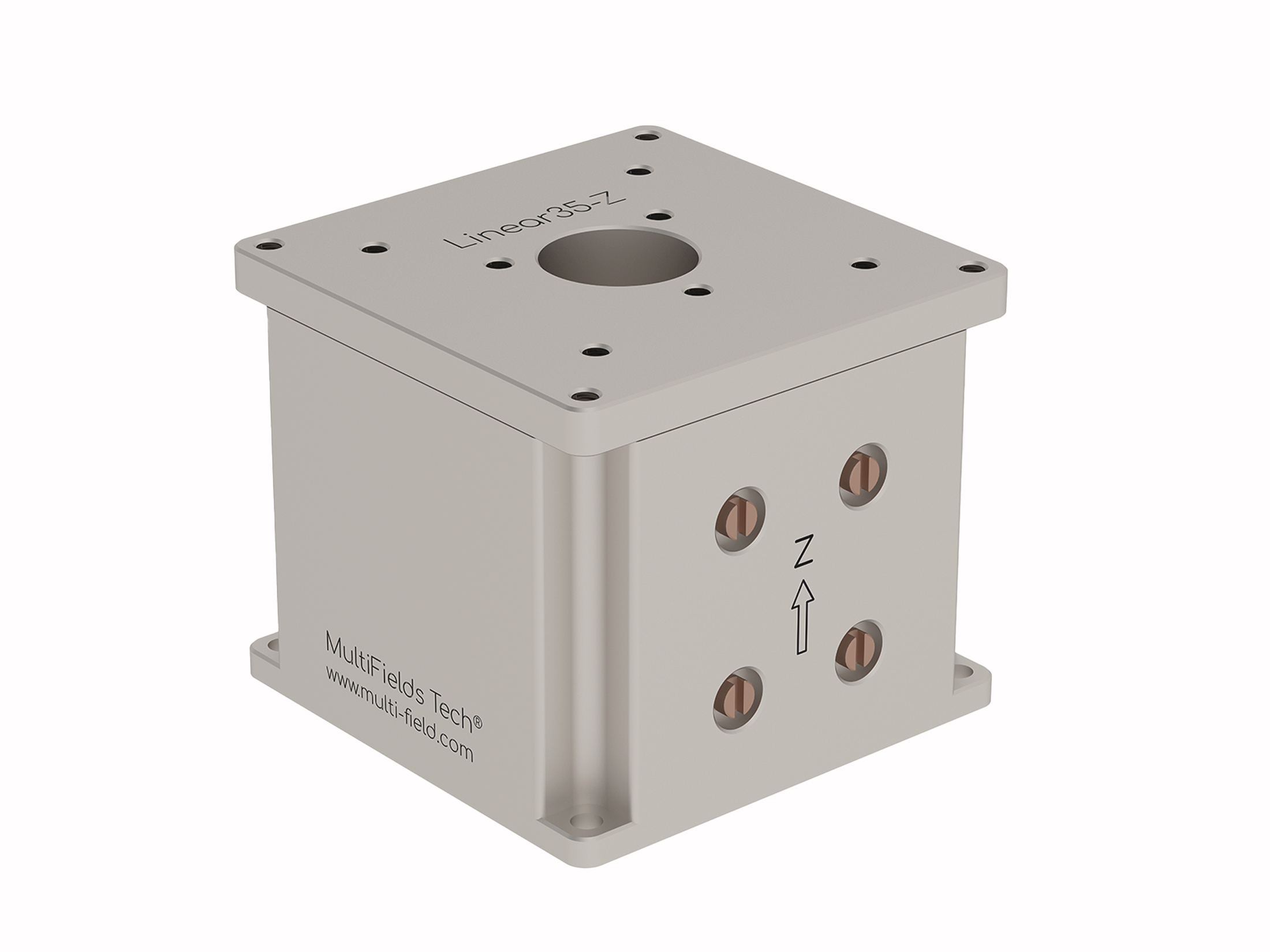

Linear35-z 压电线性台
低温系列，多场科技-闭环控制高负载大尺寸线性位移台
紧凑的设计，外形尺⼨：35 * 35 * 30 mm
超高真空 & 极低温兼容：2 E-11 mbar & 30 mK
无磁材料 纯Ti & BeCu组成，兼容 35 Tesla磁场
超⾼负载 & 超高推⼒：500 g & 5 N
⼤⾏程：8 mm
闭环控制，内置位置传感器，最小位置传感分辨率 0.1 um
通光孔径：10 mm
·详细参数
Linear35-z.HV
Linear35-z.ULT
Linear35-z.UHV
Linear35-z.UHV.ULT
三维尺寸 (Footprint)
35 mm*35 mm*30 mm
通光孔径 (Clear Aperture)
10.5 mm
重量 (Weight)
118 g
工作环境 (Work Environment)
基础运行环境 (Work Environment)
温度范围：1.4 – 400 K; 真空度：1E-7 mbar; 最高磁场：35 Tesla
可选1- 30 mK (Option1 – 30 mk)
可选 2- 2E-11 mbar (Option2 – 2E-11 mbar)
材料 (Materials)
主体 (Mainbody)
纯钛 (Pure Ti)
铍铜 (BeCu)
纯钛 (Pure Ti)
铍铜 (BeCu)
线缆 (Wires)
磷铜双绞线 (Phosphor Bronze Twisted Paired Wire) 20 cm
针脚材质 (Pins Materials)
Polyester (Glass Fiber Filled), BeCu
Peek, BeCu
插针数目 (Pins)
Driven – 3 pins
Sensor – 3 pins
运动参数 (Motion)
行程 (Travel Range)
8 mm
最大速度@300 K (Max. Velocity)
~ 2 mm/s
驱动电压 (Drive Voltage)
Max. 200 V
最大负载 (Load)
500 g
最大推力 (Dynamic Force)
5 N
闭环传感 (Closed-loop Sensor)
位置传感器 (Position Encoder)
电阻传感器 (Resistive Sensor)
传感器行程 (Encode Range)
8 mm
分辨率 (Resolution)
~ 150 nm
重复定位精度 (Repeatability)
1-2 um
关键尺⼨图 (Schematic)
配件-可选 (Options)
