ColdTABLE
超低振动·低温光学测试系统
(无液氦)
2.8 K
最低温度
(可选)
5 nm
振动幅度
(可选)
∅ 100 mm
样品腔尺寸
(可选)
8 + 1
光学窗口数
(可选)
UHV
支持超高真空
(可选)
“更低温度” 还是 “更小振动”, 选你所想
ColdTABLE
更好的制冷性能
ColdTABLE.Quiet
更小的振动
1最低温度
2.8 K
3.8 K
2制冷功率 @ 4.2 K
200 mW
20 mW
3样品腔体尺寸
默认
.Max 版本
∅ 100 mm
∅ 200 mm
∅ 100 mm
N/A
4振动幅度
默认
.Max 版本
24 nm
26 nm
5 nm
N/A
5光学平台尺寸
默认
选配
1 m × 0.8 m × 100 mm
1 m × 2 m × 200 mm
样品腔·外部

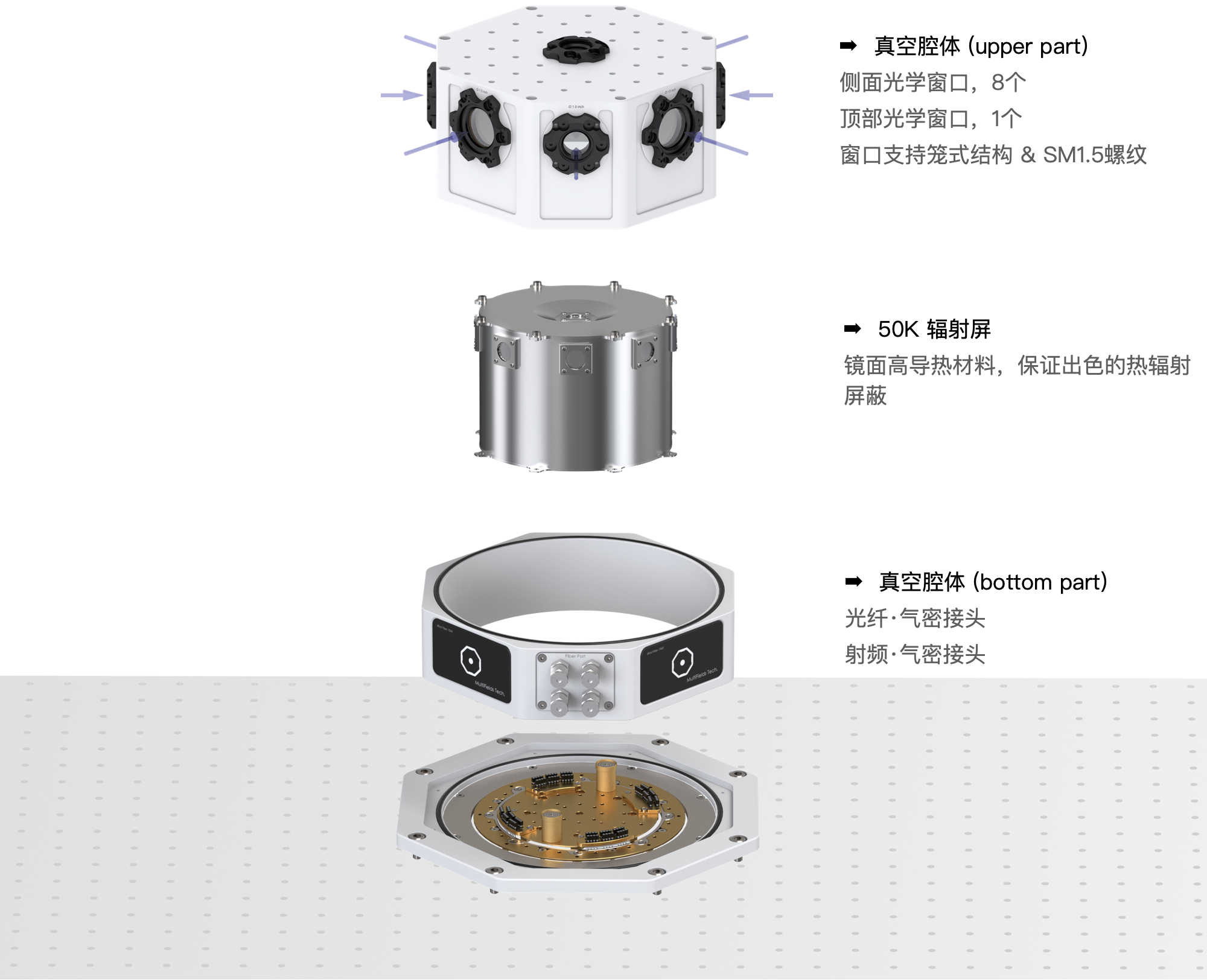

真空腔体结构
样品腔·外部
针对性光学配置优化

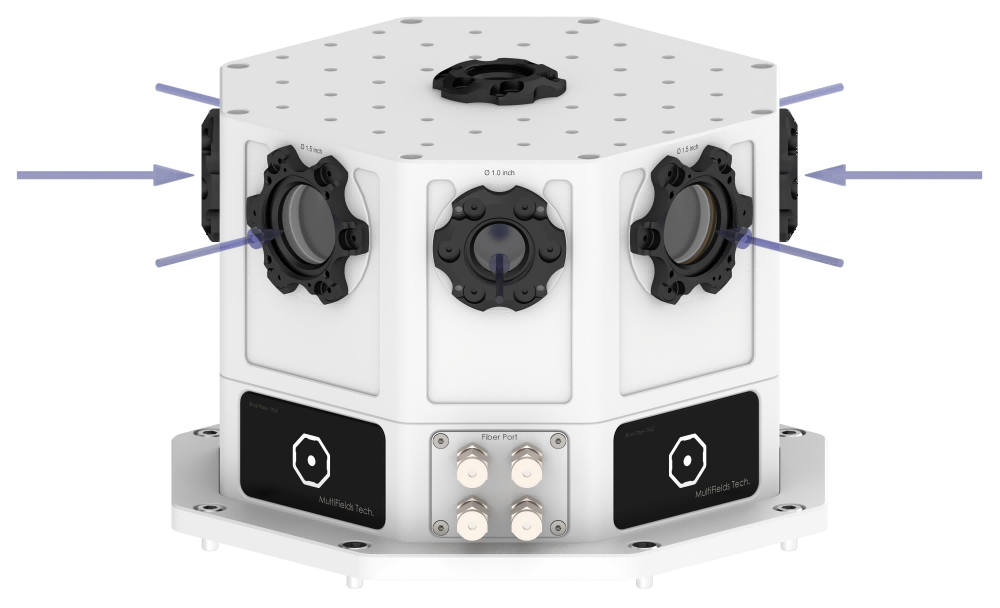

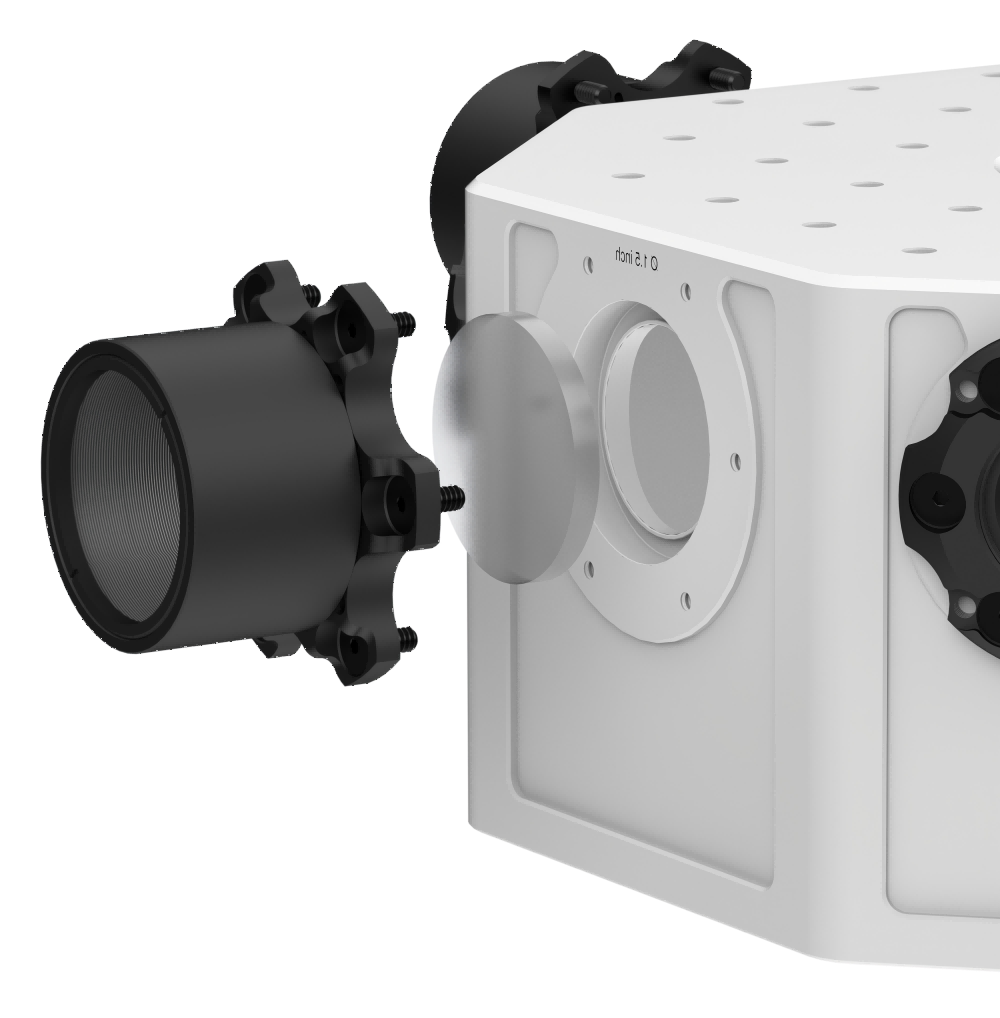

为了更好支撑复杂的光学实验，提供10多种窗口材料可选，支持光纤过真空接口拓展，窗口硬件结构兼容光学笼式结构 & SM规格螺纹

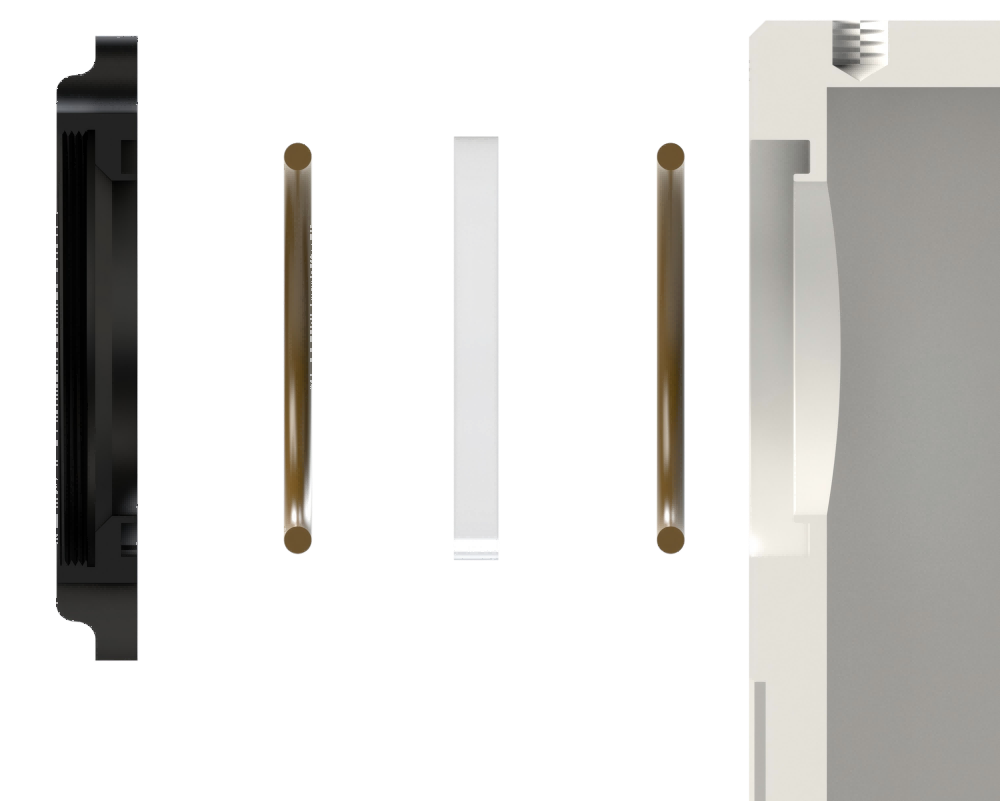

光学窗口·材料
1. 多种窗口材料可选
光学窗口·结构

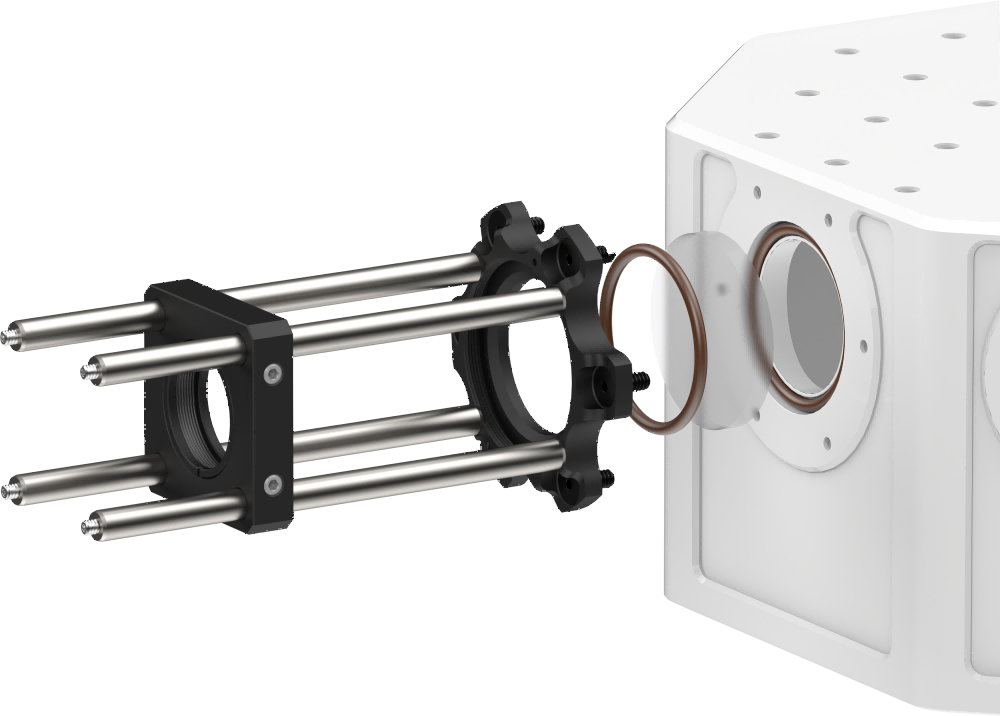

2. 支持 30 mm 笼式结构延拓
过真空连接

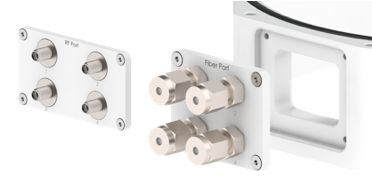

4. 支持光纤 & 高频信号接入
光学窗口结构
3. 支持 SM1.5 标准螺纹

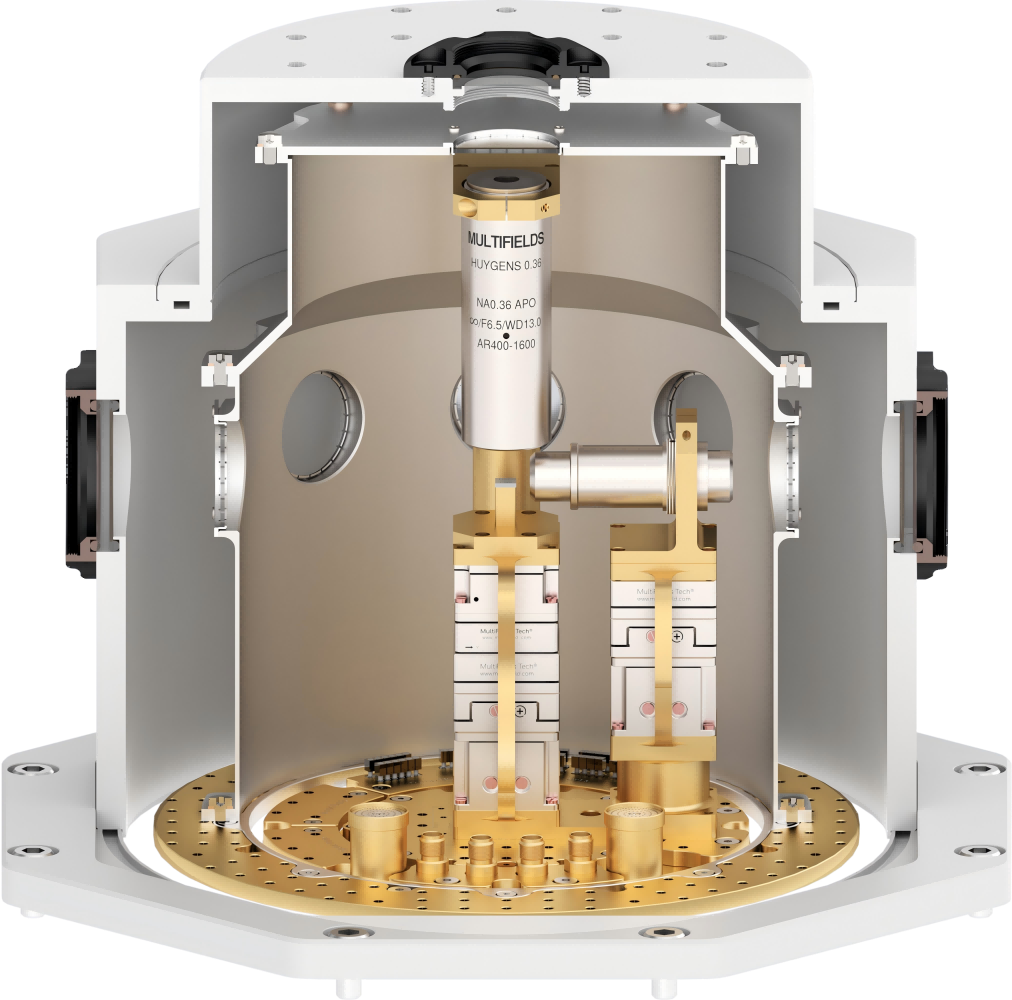

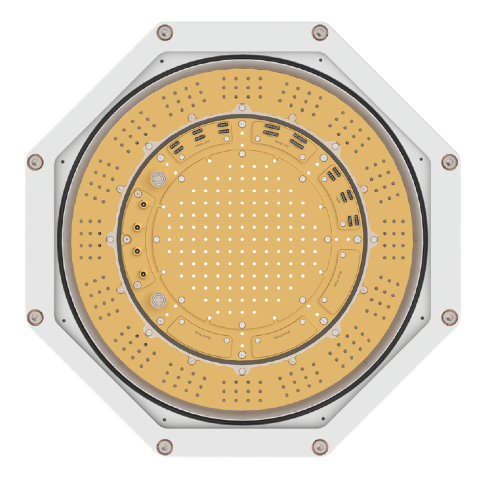

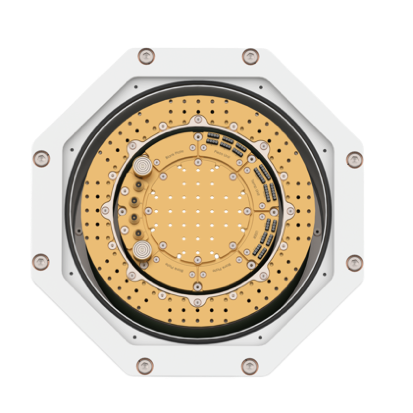

样品腔·内部空间
∅ 100 mm / ∅ 200 mm
大或者更大, 可选
可选配 电学连接
Type – A 模块, 1 pc
Type – B 模块, 4 pcs
默认版本
∅ 100 mm
低温工作区
(~2.8 K)
可选配 电学连接
Type – A 模块, 2 pcs
Type – B 模块, 4 pcs
Max. 版本
∅ 200 mm
低温工作区
(~4 K)
电学连接 & 功能组件 选择
电学连接 · 高频 & 交流
(Type – A)

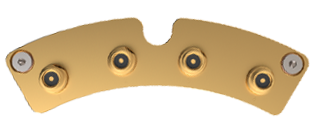

4 × 2.92 mm
射频信号
半钢线缆 (Semi-rigid)
支持 40 GHz 信号
电学连接 · 高频 & 交流
(Type – A)
4 × SMA
高频交流信号
柔性同轴线缆
支持 2 GHz 信号
电学连接 · 直流
(Type – B)
最终用户自用
PN：342506
24路自由配置线路
6 × 4 pins
电学连接 · 直流
(Type – B)
控制 & 监视温度
PN：354809
温度控制，2路
2 × 6 pins
温度控制，1路
1 × 4 pins
电学连接 · 直流
(Type – B)
压电运动控制
PN：234580
XYZ 三轴位移台
3 × 5 pins
XY 两轴扫描台
1 × 4 pins
电学连接 · 直流
(Type – B)
盲板
PN：167804
功能组件
光纤夹具
(低温端)
支持4根低温光纤固定
功能组件
真空吸附
活性炭颗粒
吸附残余气体

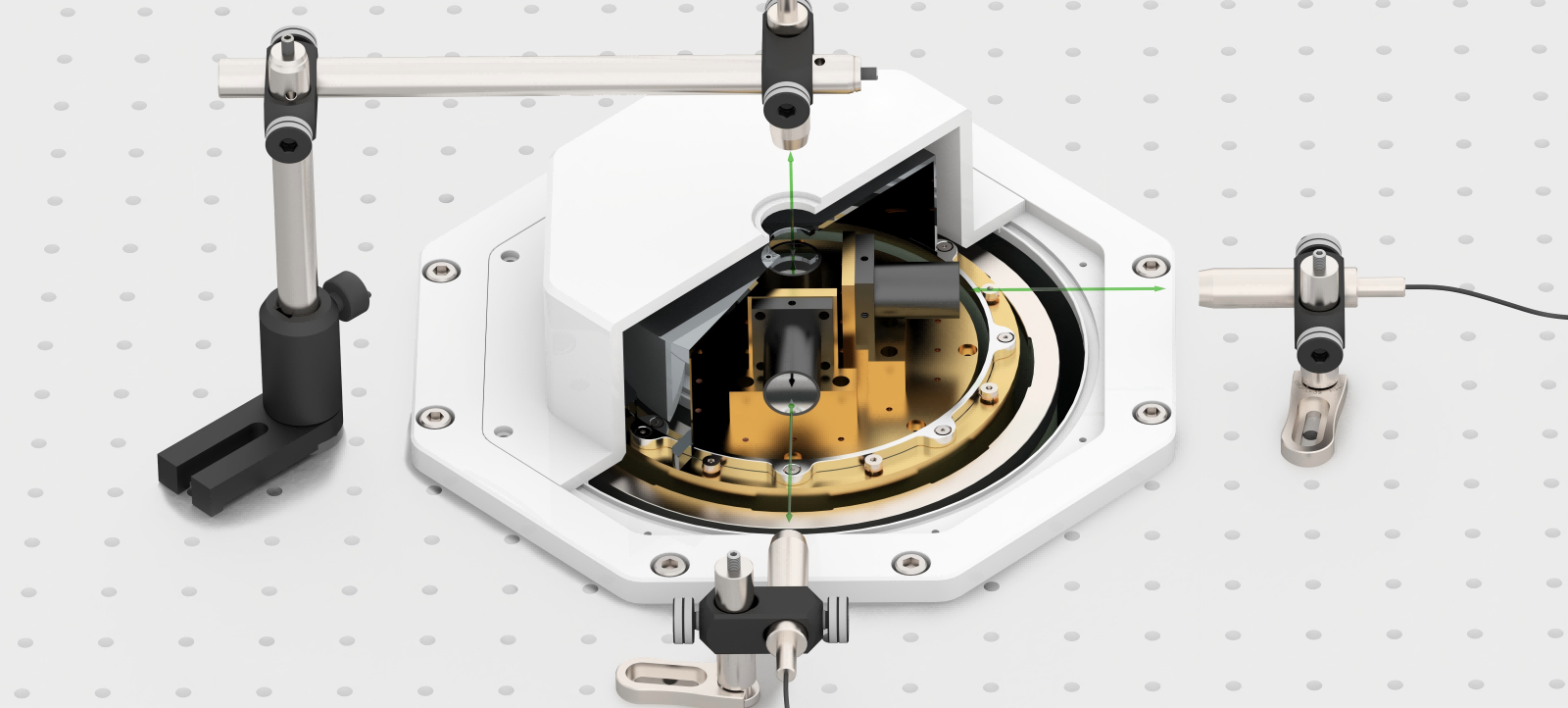

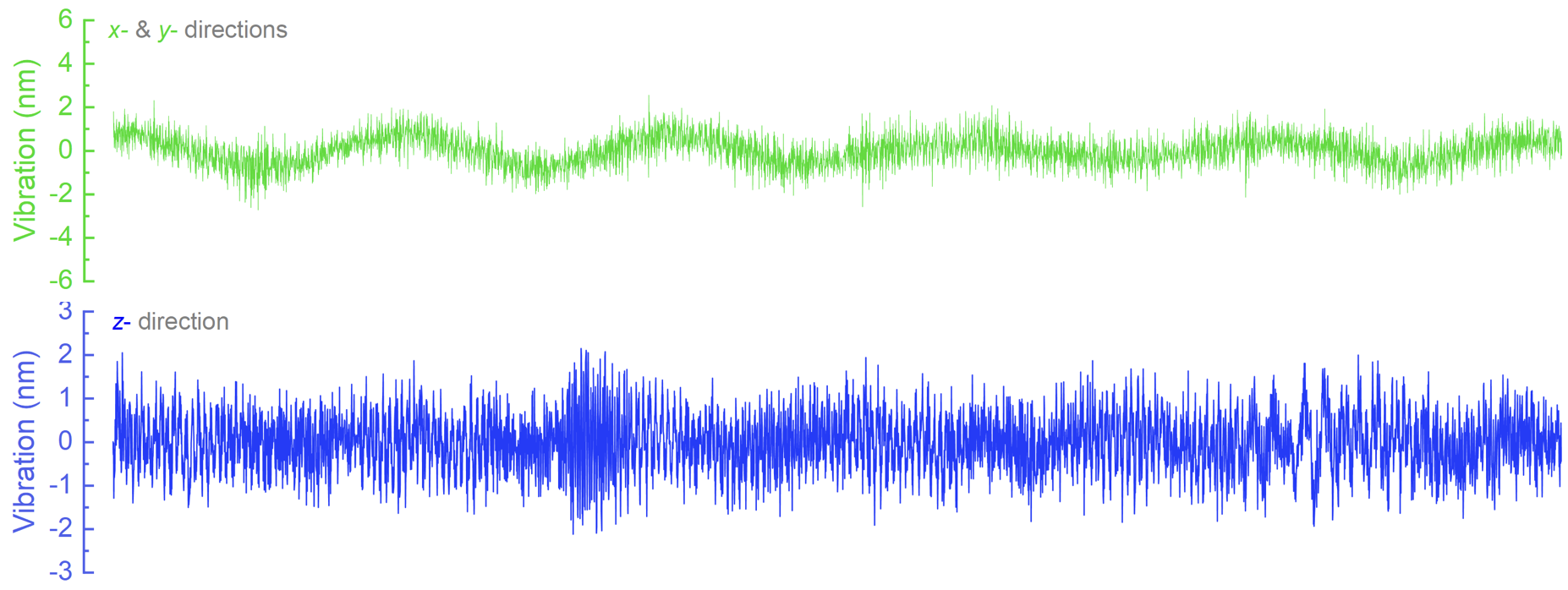

性能·振动控制
极小振动-5 nm
极大空间-∅100 mm
激光干涉仪 拥有更高的空间分辨率，同时也更接近实际光学实验场景：光路固定在光学平台上，待测量样品在低温环境中*
配件1
样品安装台，兼容电学测量

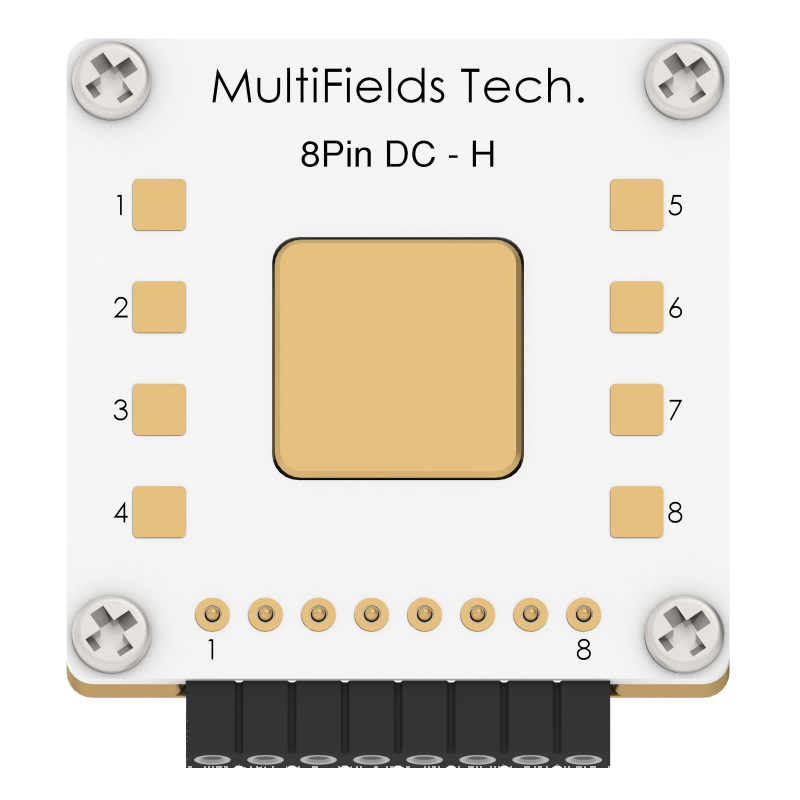

直流电学信号 · 样品安装台
水平型
8 × 镀金接线端
专为光场&电场下的光学&电学测试设计
10 mm × 10 mm
高导热无氧铜区
直流电学信号 · 样品安装台

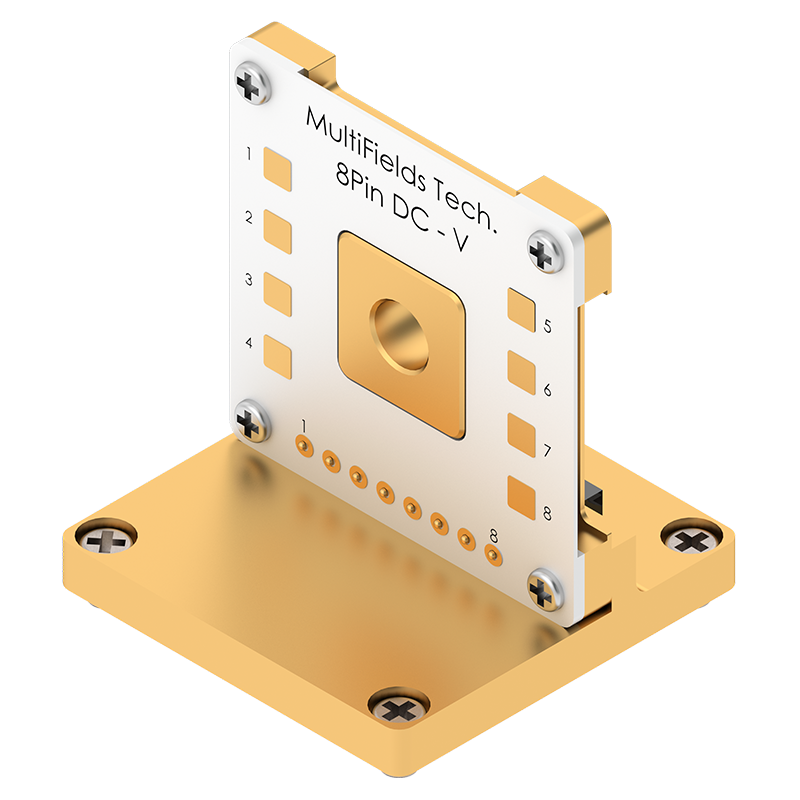

垂直·透射型
8 × 镀金接线端
专为电场下的光学透射实验设计
10 mm × 10 mm 高导热无氧铜区
Φ 5 mm 通光孔

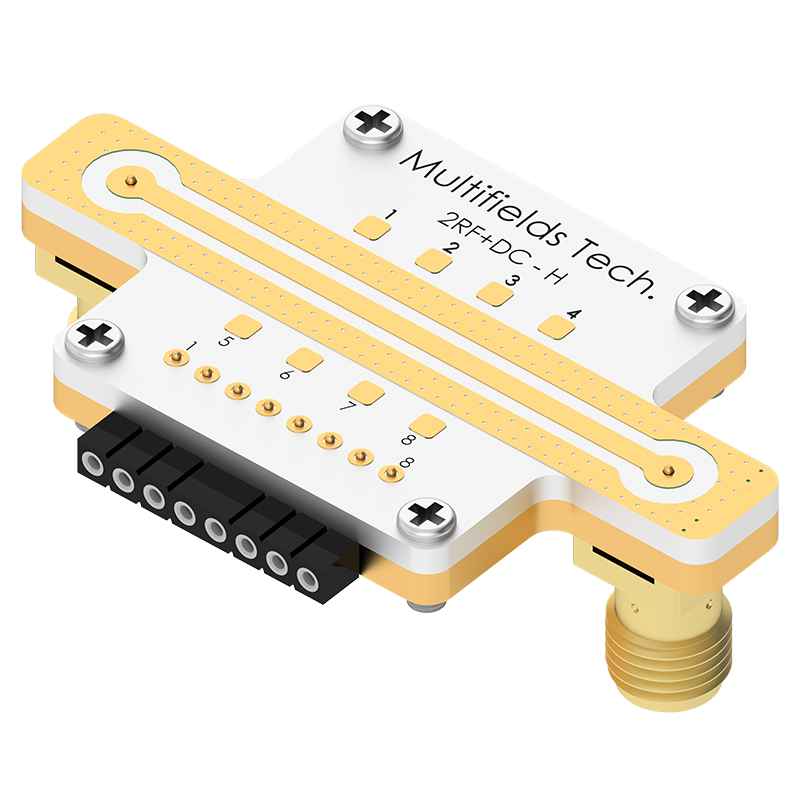

高频信号 & 共面波导 · 样品安装台
水平·共面波导
共面波导，双端 2.92mm 接头
8 x 镀金接线端，直流信号
高频信号 & 共面波导 · 样品安装台

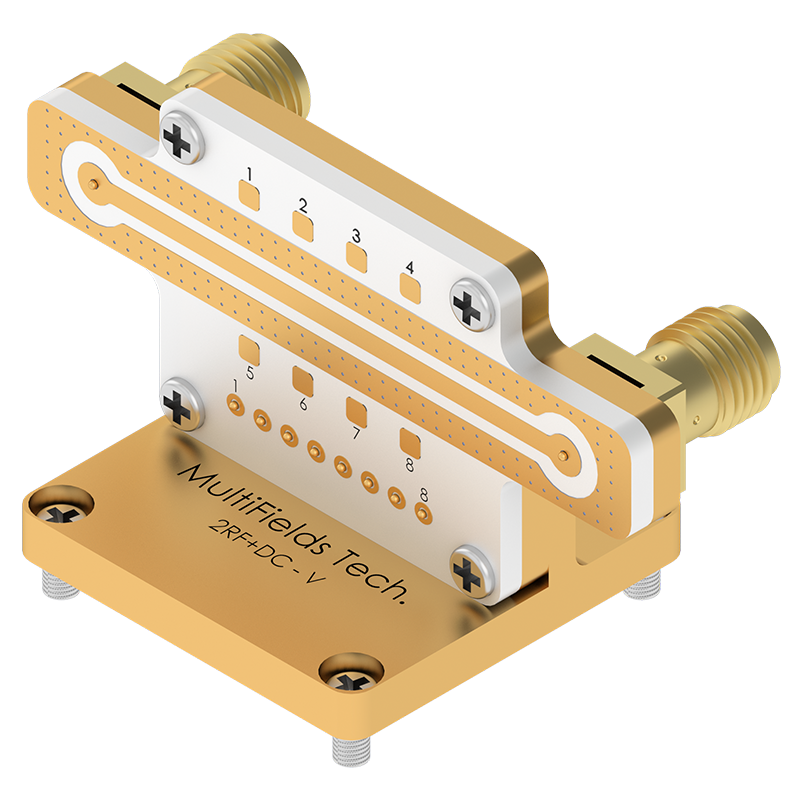

垂直·共面波导
共面波导，双端 2.92mm 接头
8 x 镀金接线端，直流信号
高频信号 & 共面波导 · 样品安装台

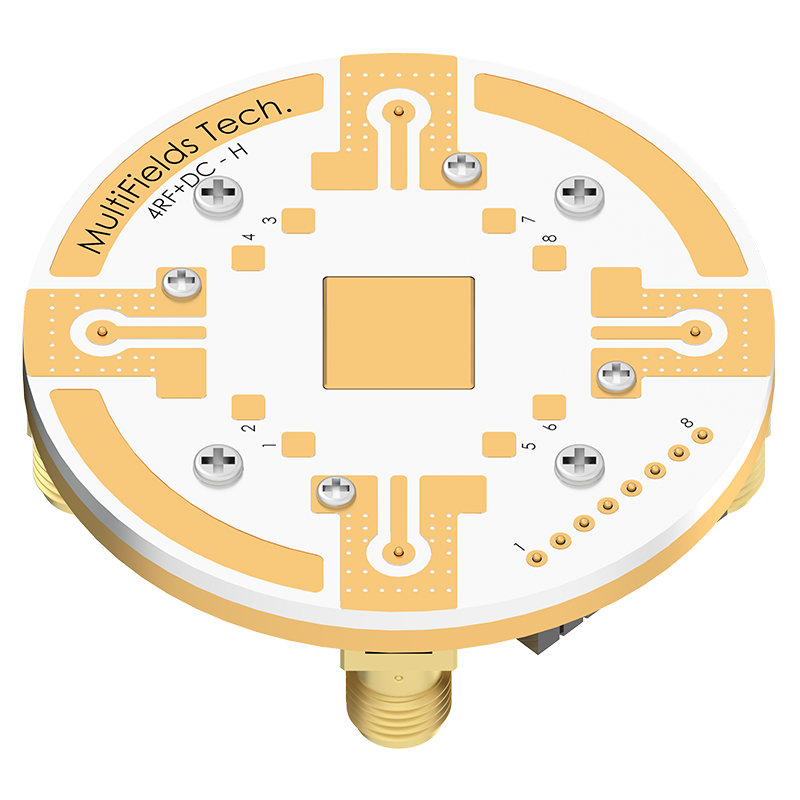

水平·高频样品台
4 x 2.92mm, ( 40 GHz )
8 x 镀金接线端，直流信号
10 mm x 10 mm 高导热无氧铜区
高频信号 & 共面波导 · 样品安装台

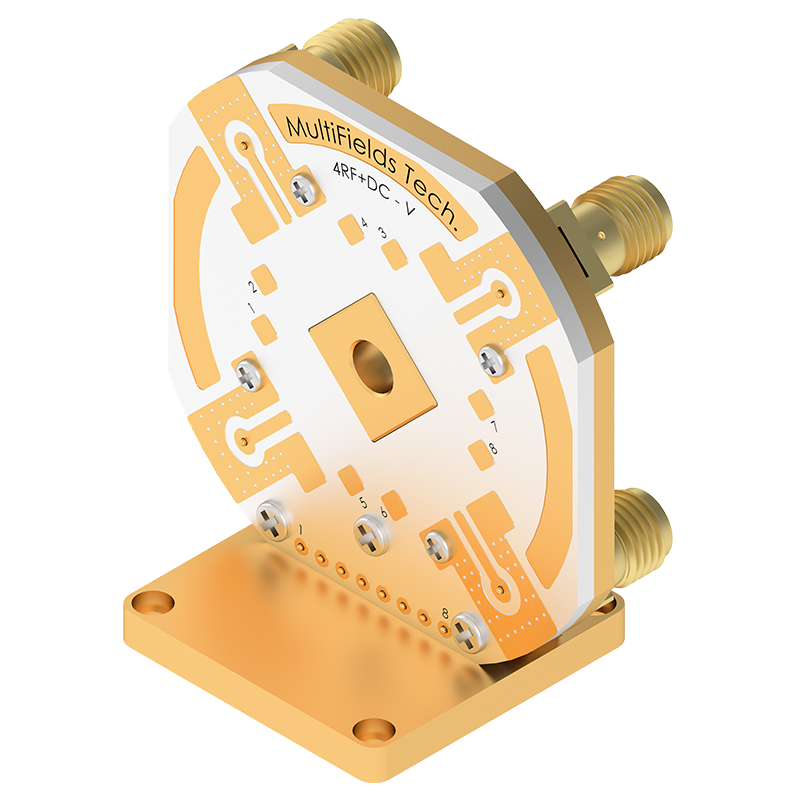

透射·高频样品台
4 x 2.92mm, ( 40 GHz )
8 x 镀金接线端，直流信号
10 mm x 10 mm 高导热无氧铜区
Φ 5 mm 通光孔
选件1
极低温压电运动台 工作温度最低10 mK
16 mm 系列
25 mm 系列
35 mm 系列

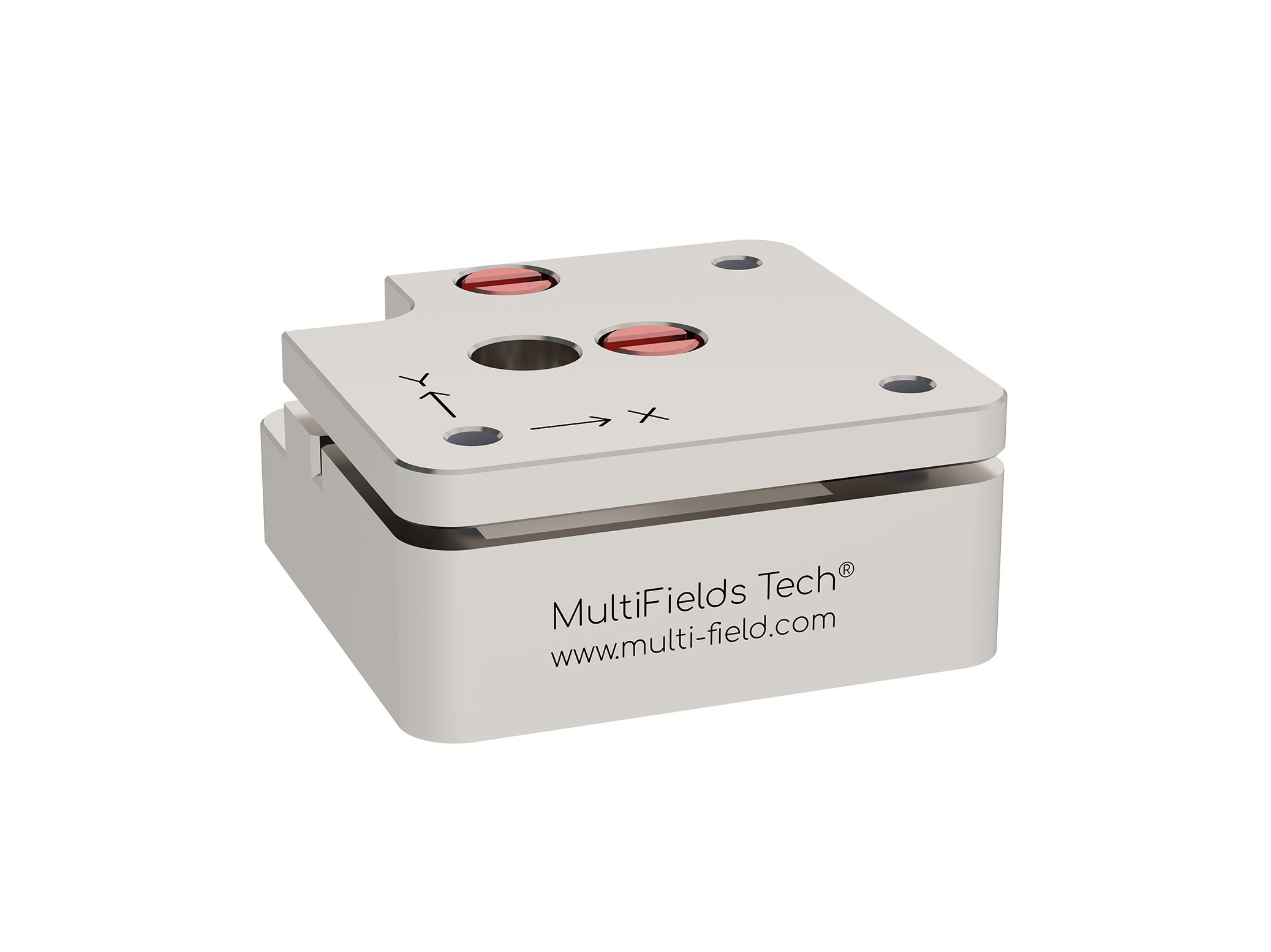

水平线性·运动台

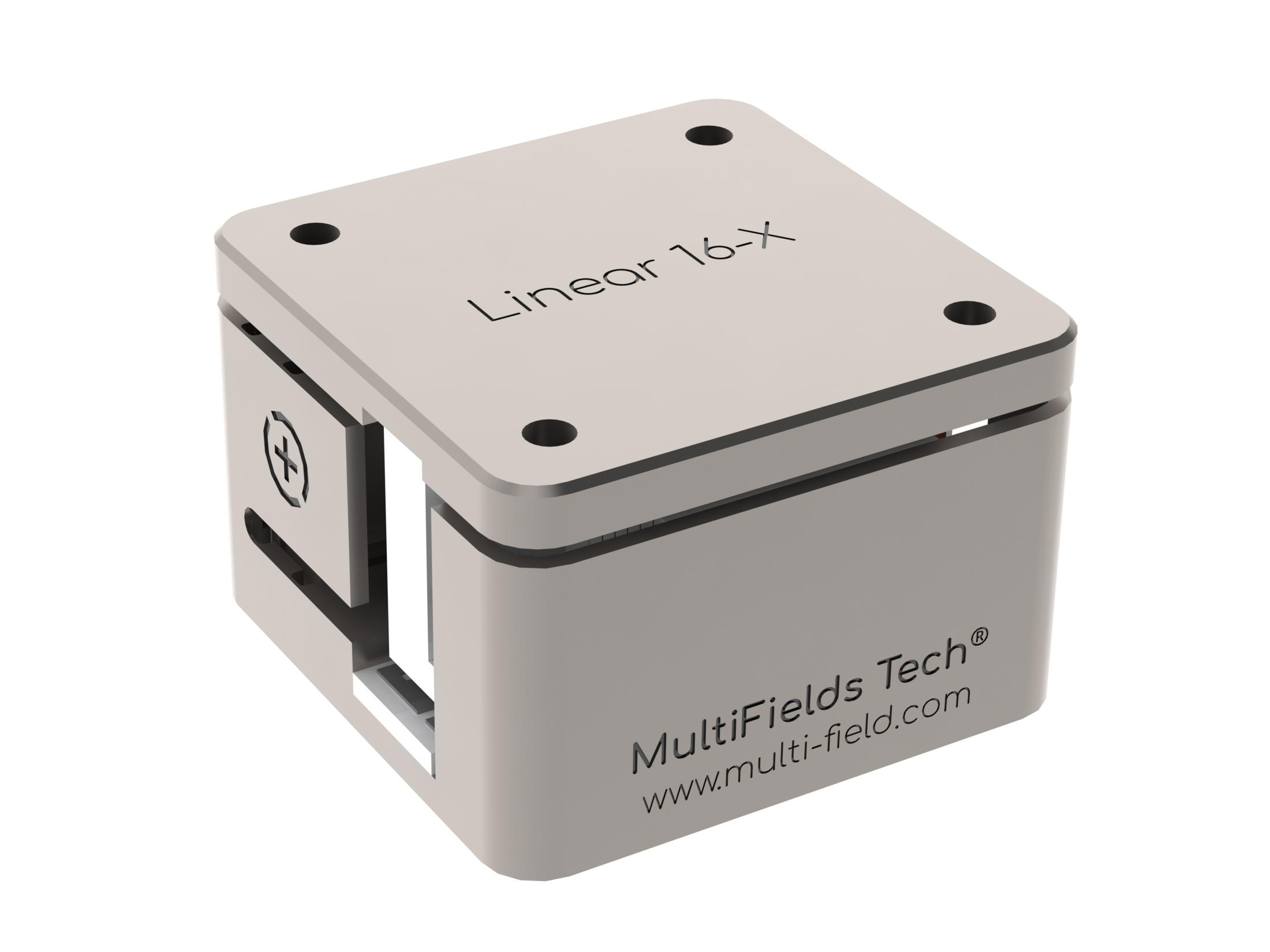

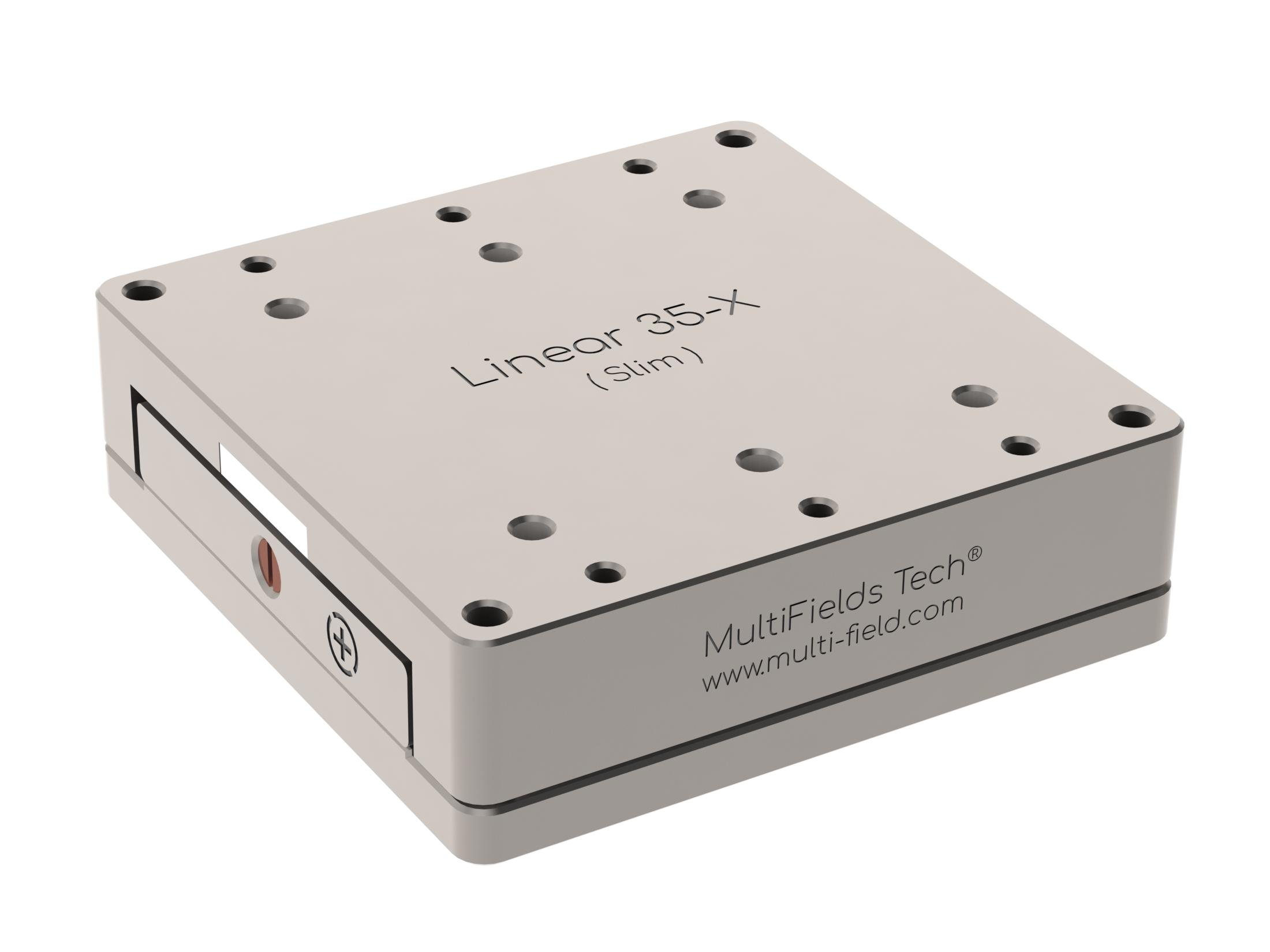

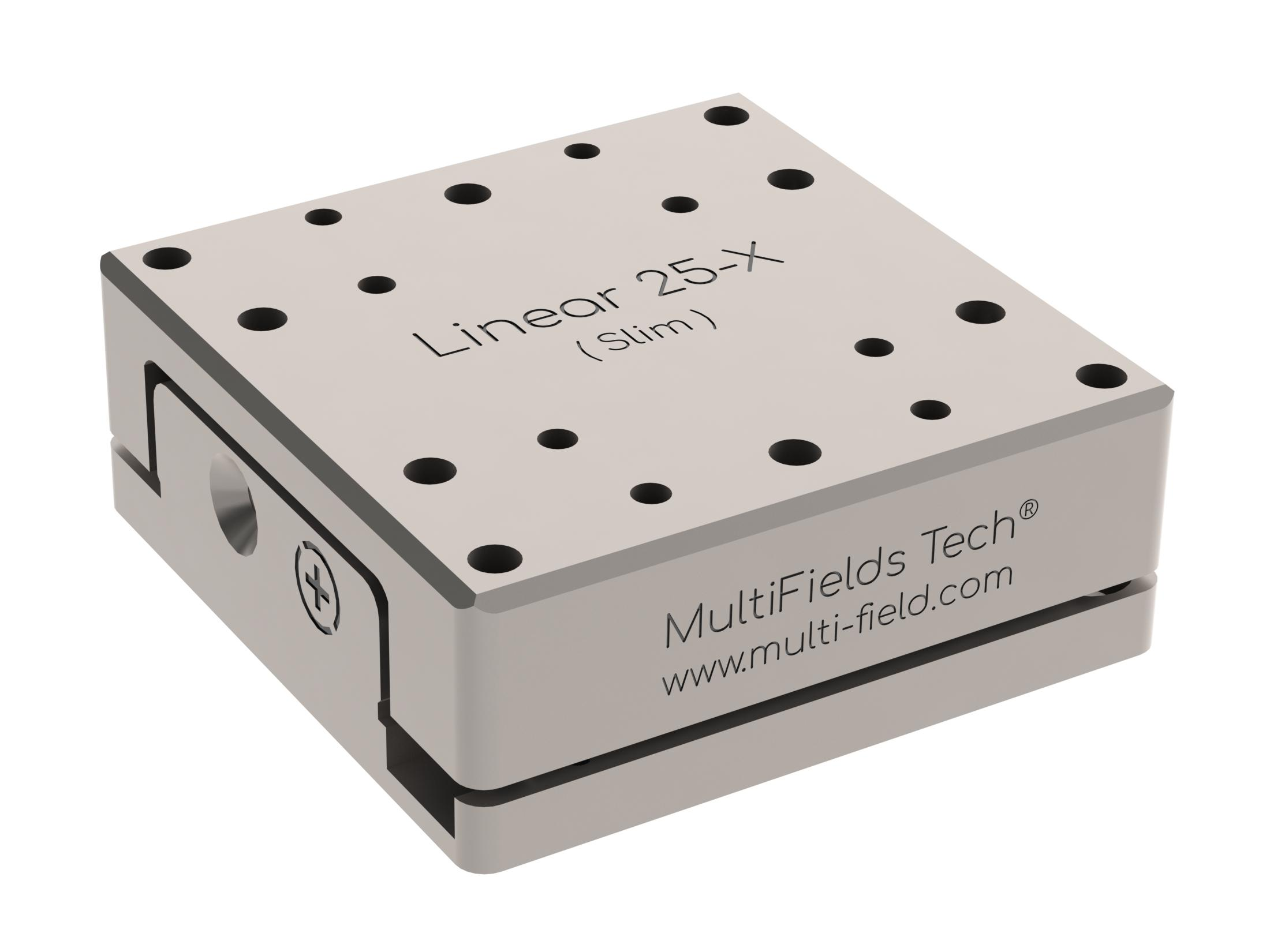

Linear16-x
Linear25-x
Linear35-x
垂直线性·运动台

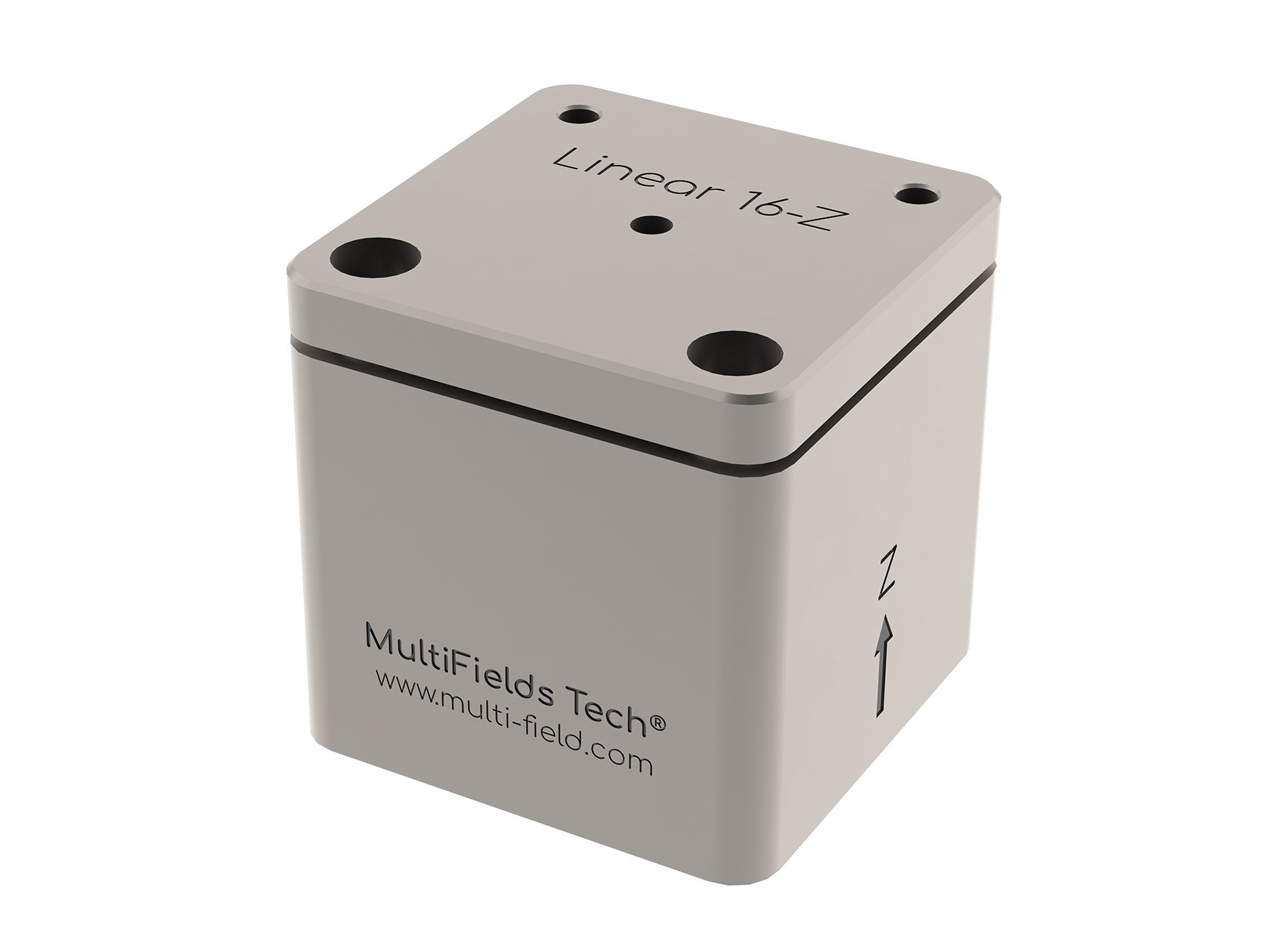

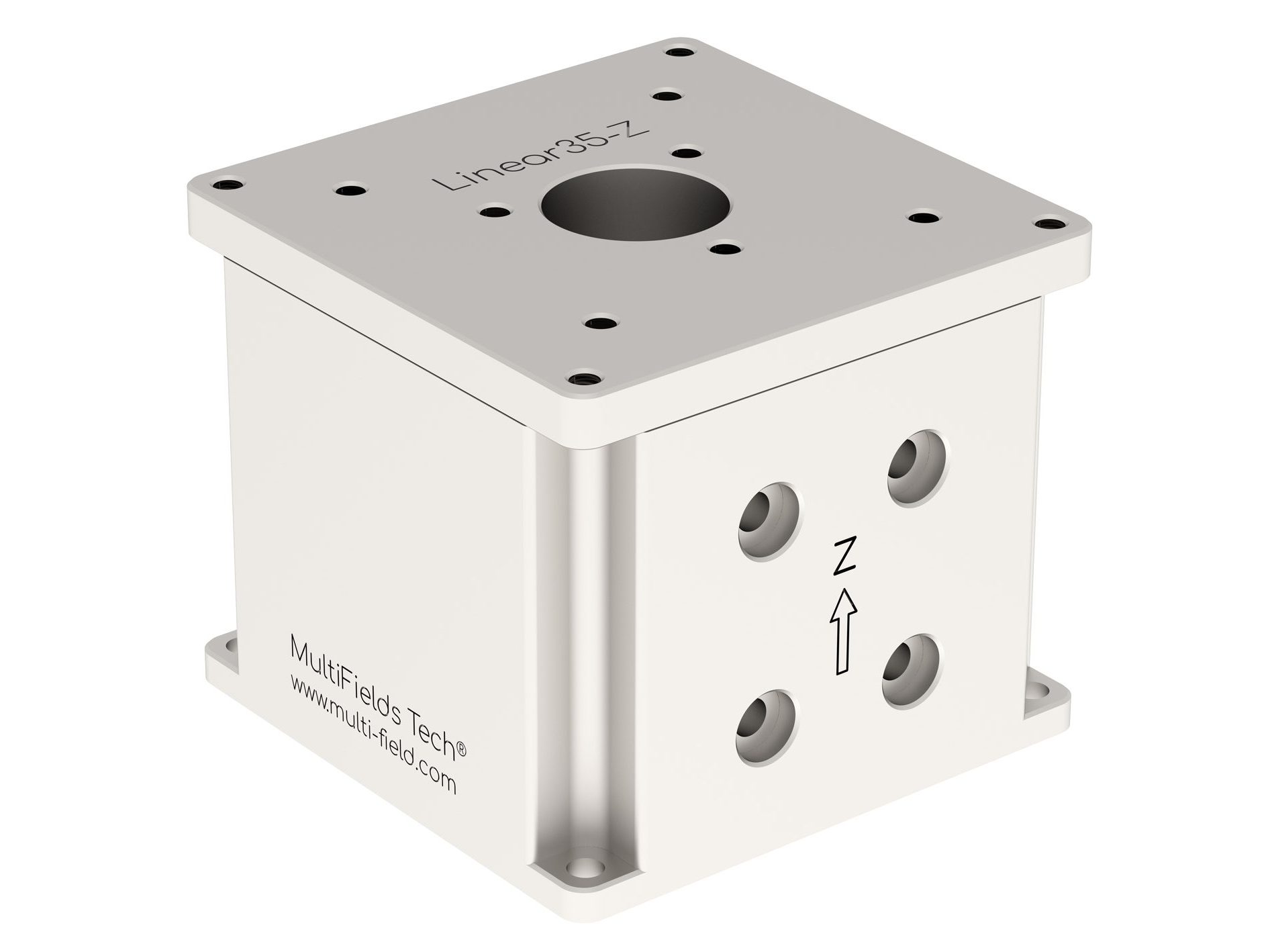

Linear16-z

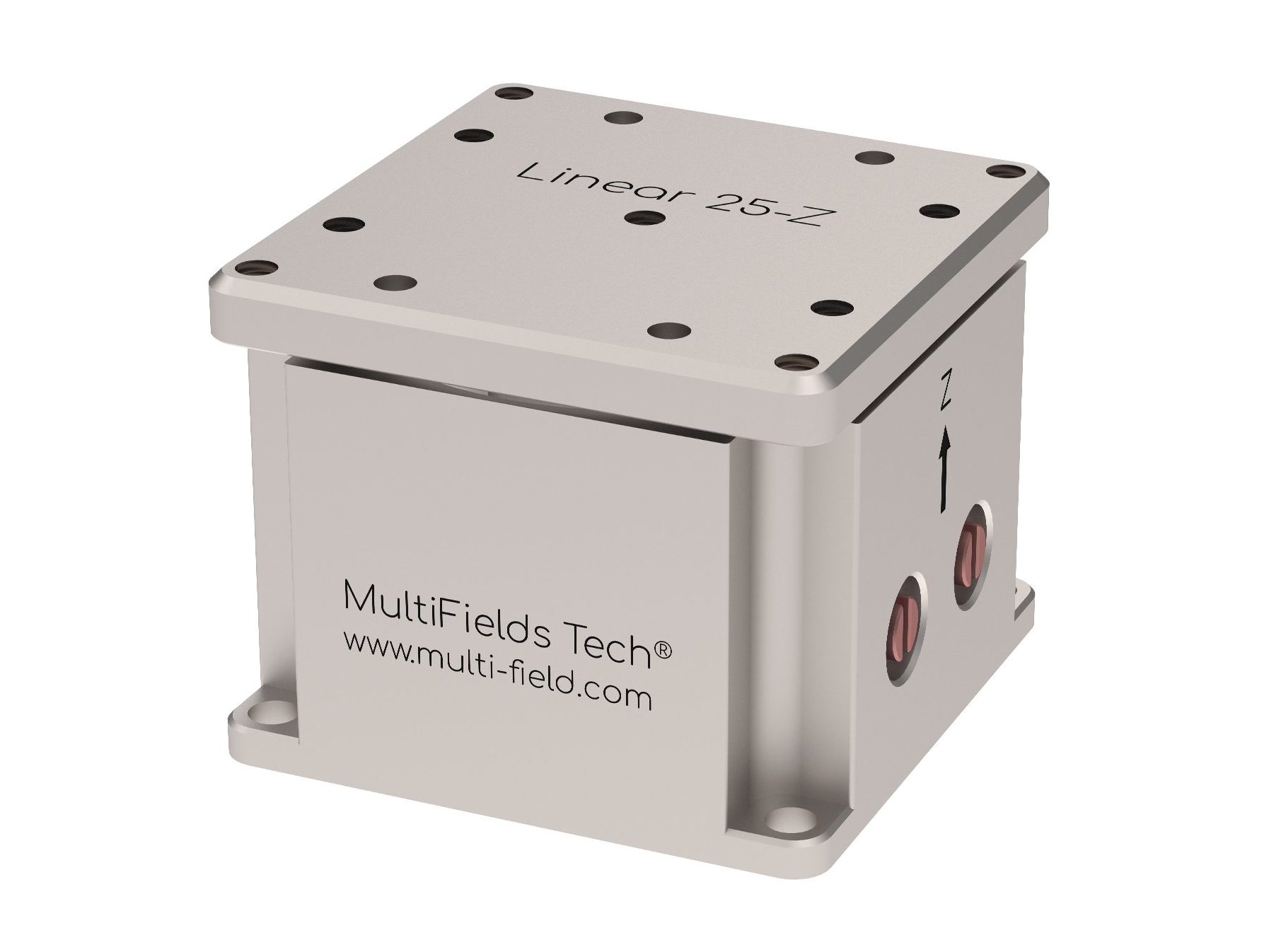

Linear25-z
Linear35-z

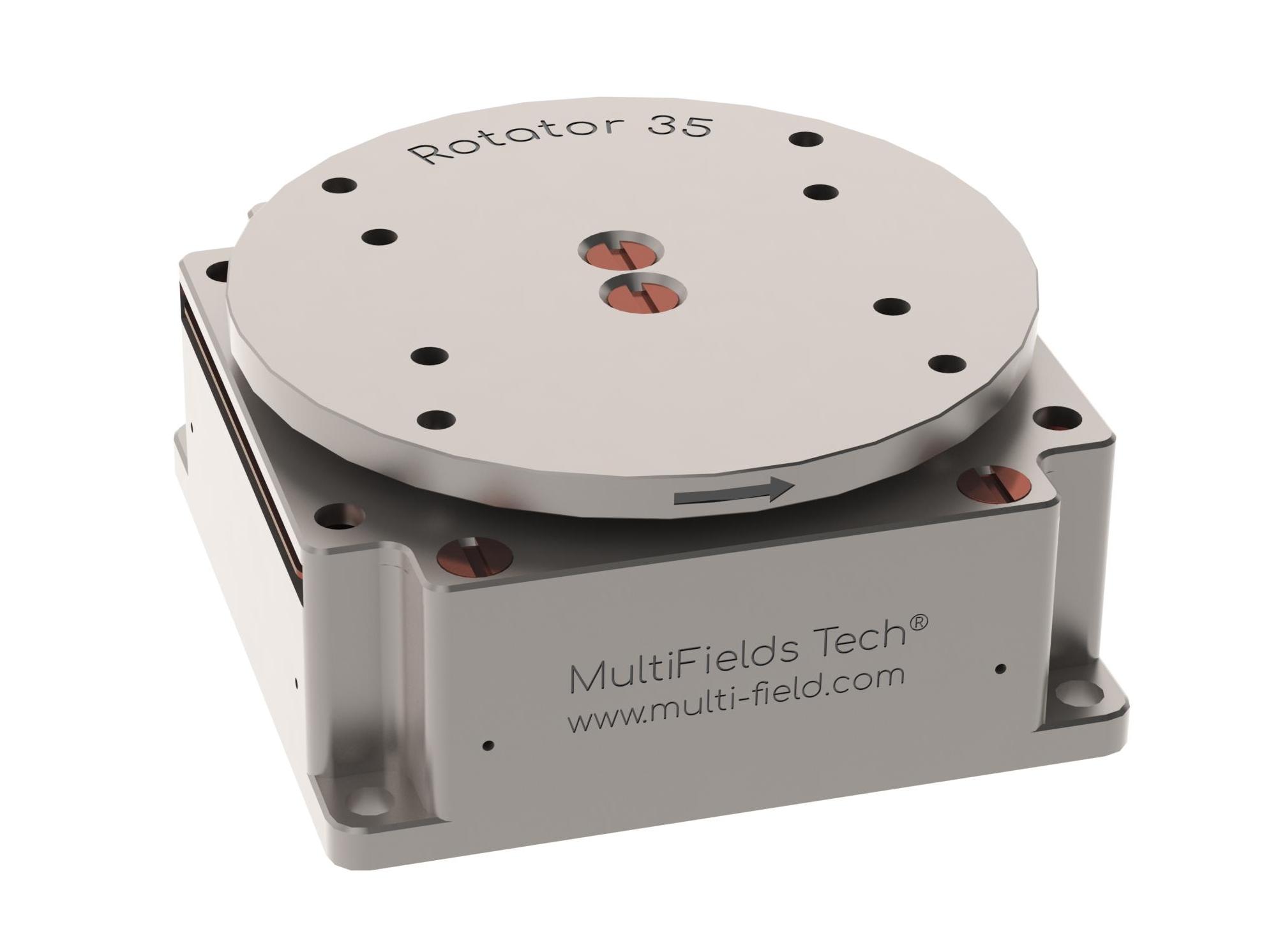

旋转·运动台

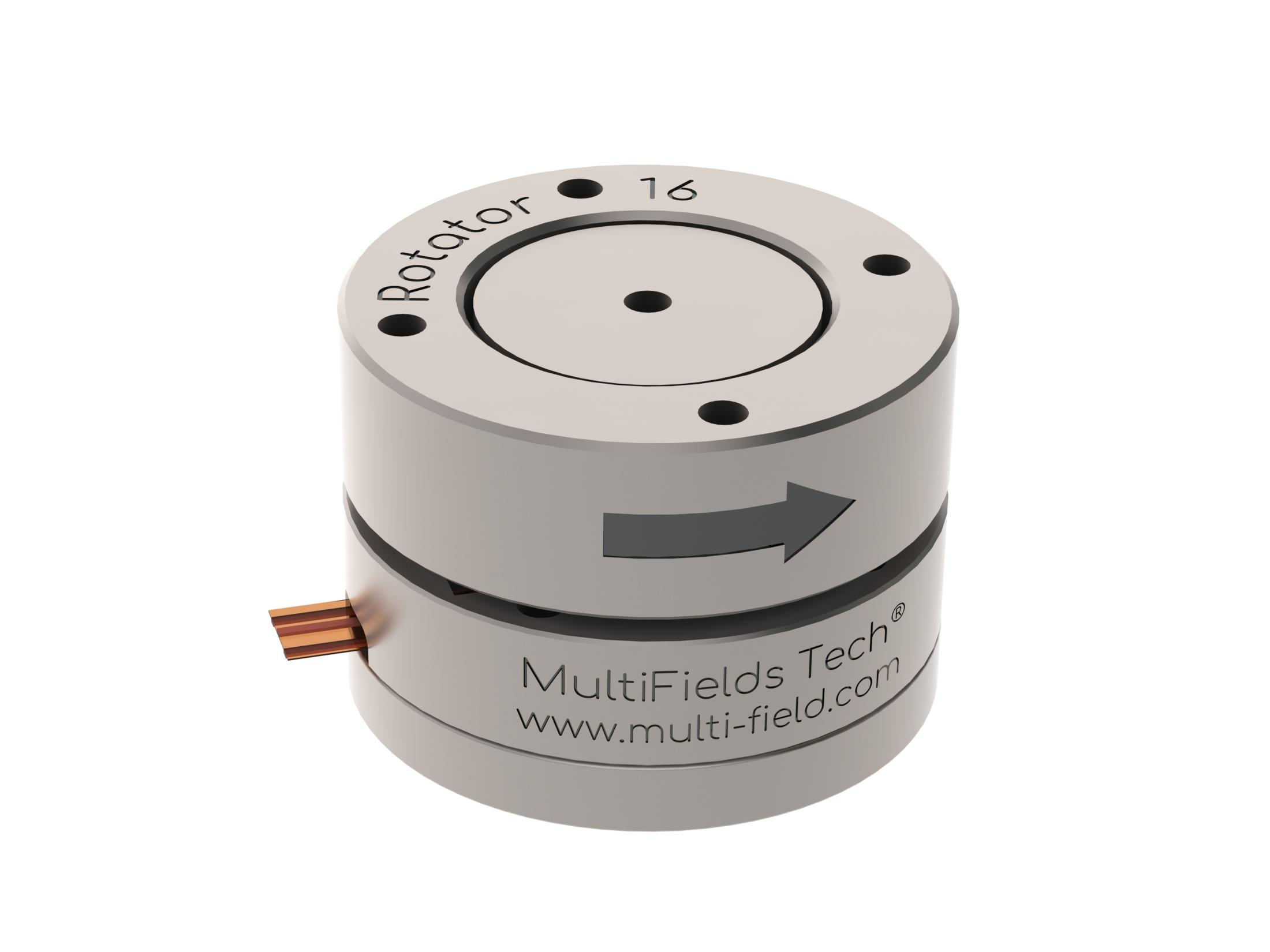

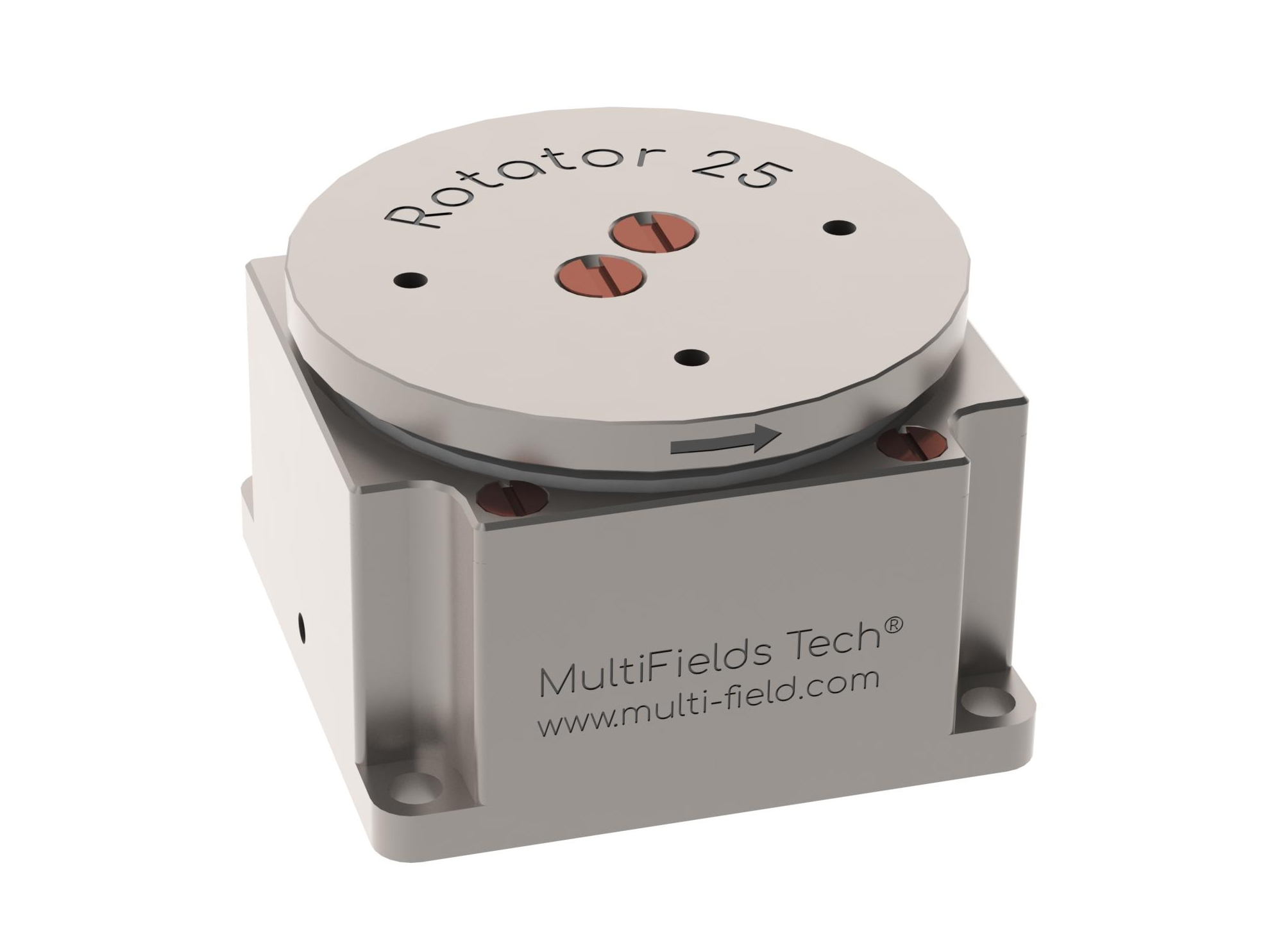

Rotator16
Rotator25

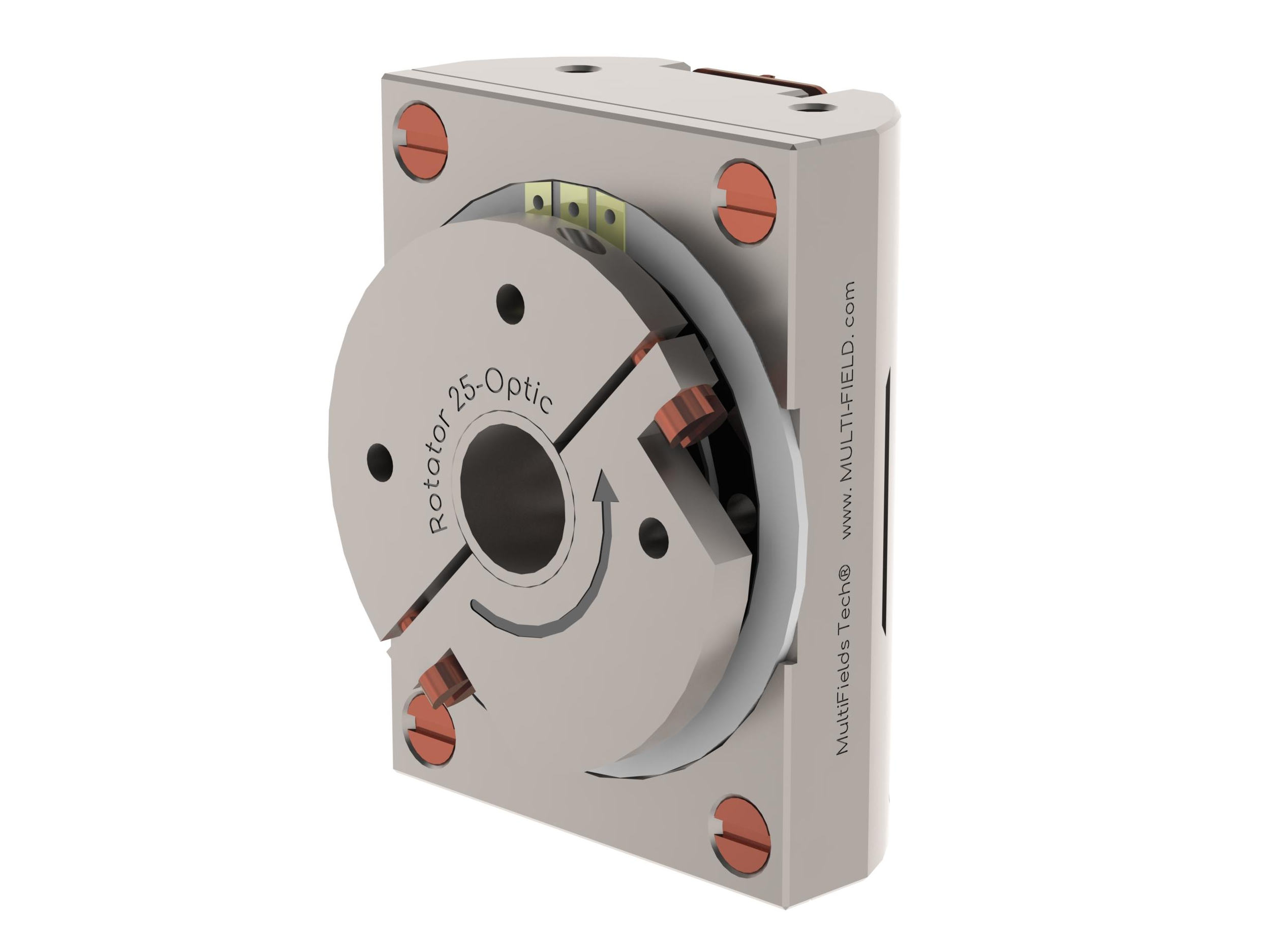

Rotator25-Optic
Rotator35
摇摆·运动台
N/A

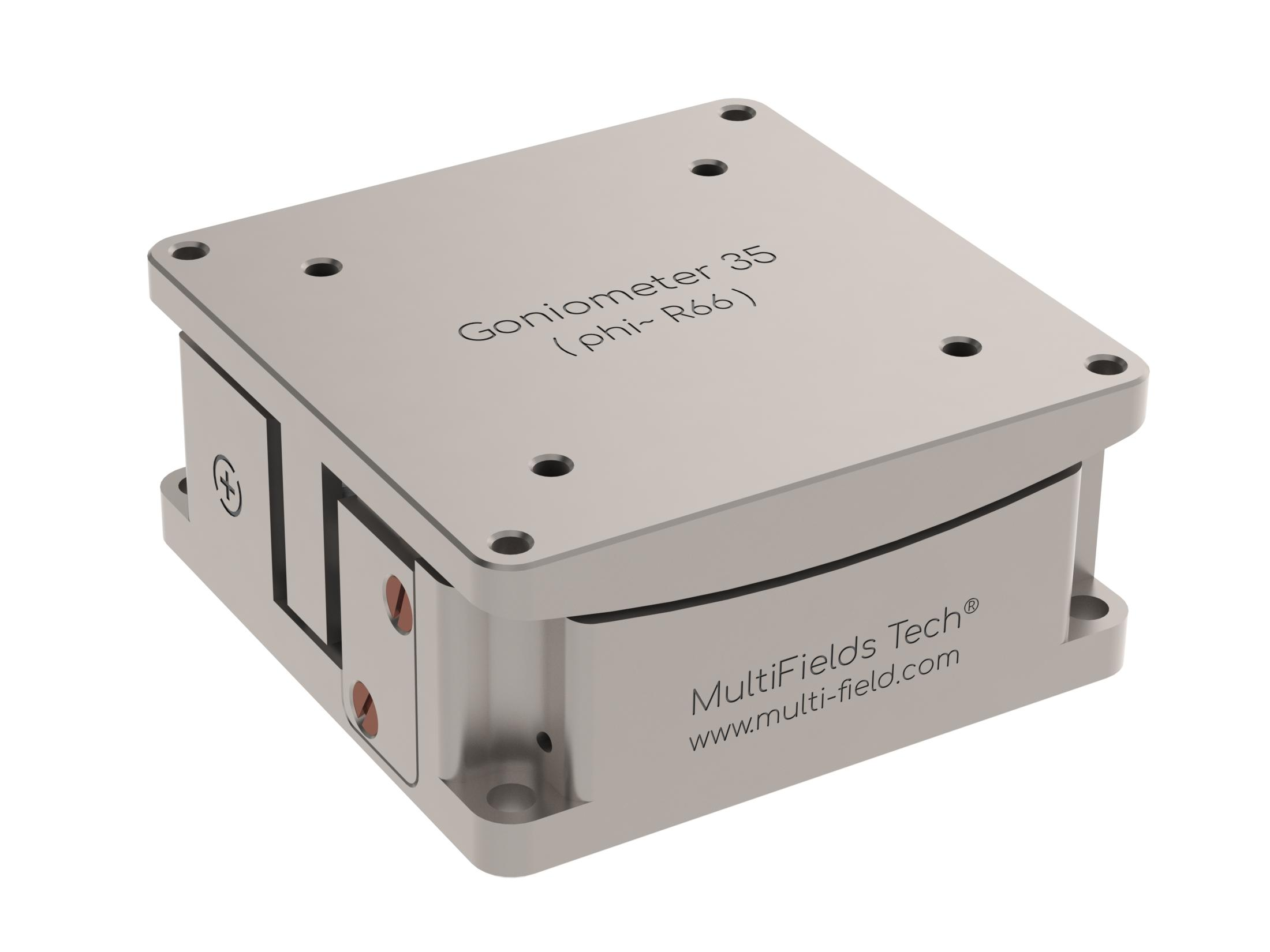

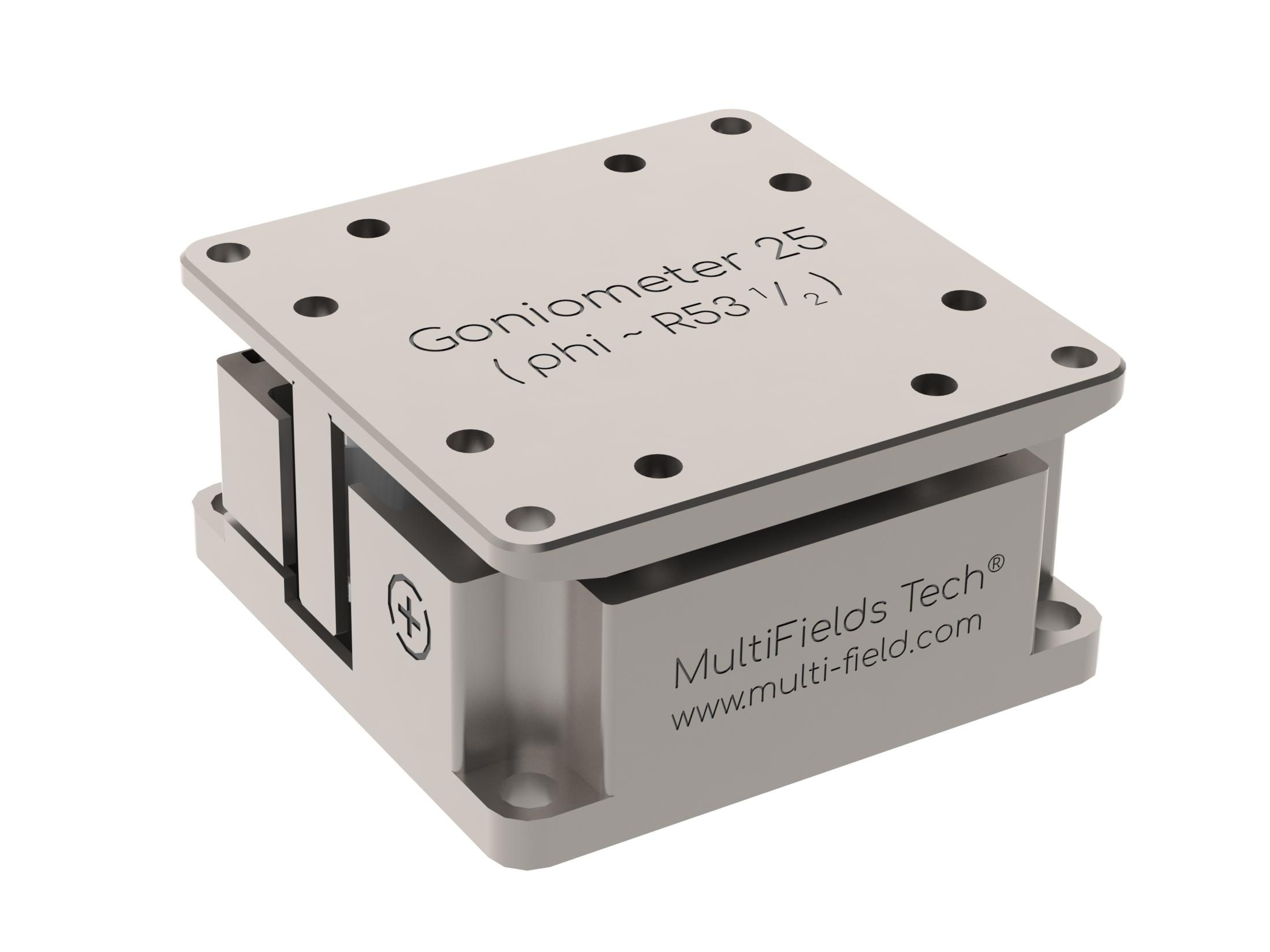

Goniometer25.phi/theta
Goniometer35.phi/theta

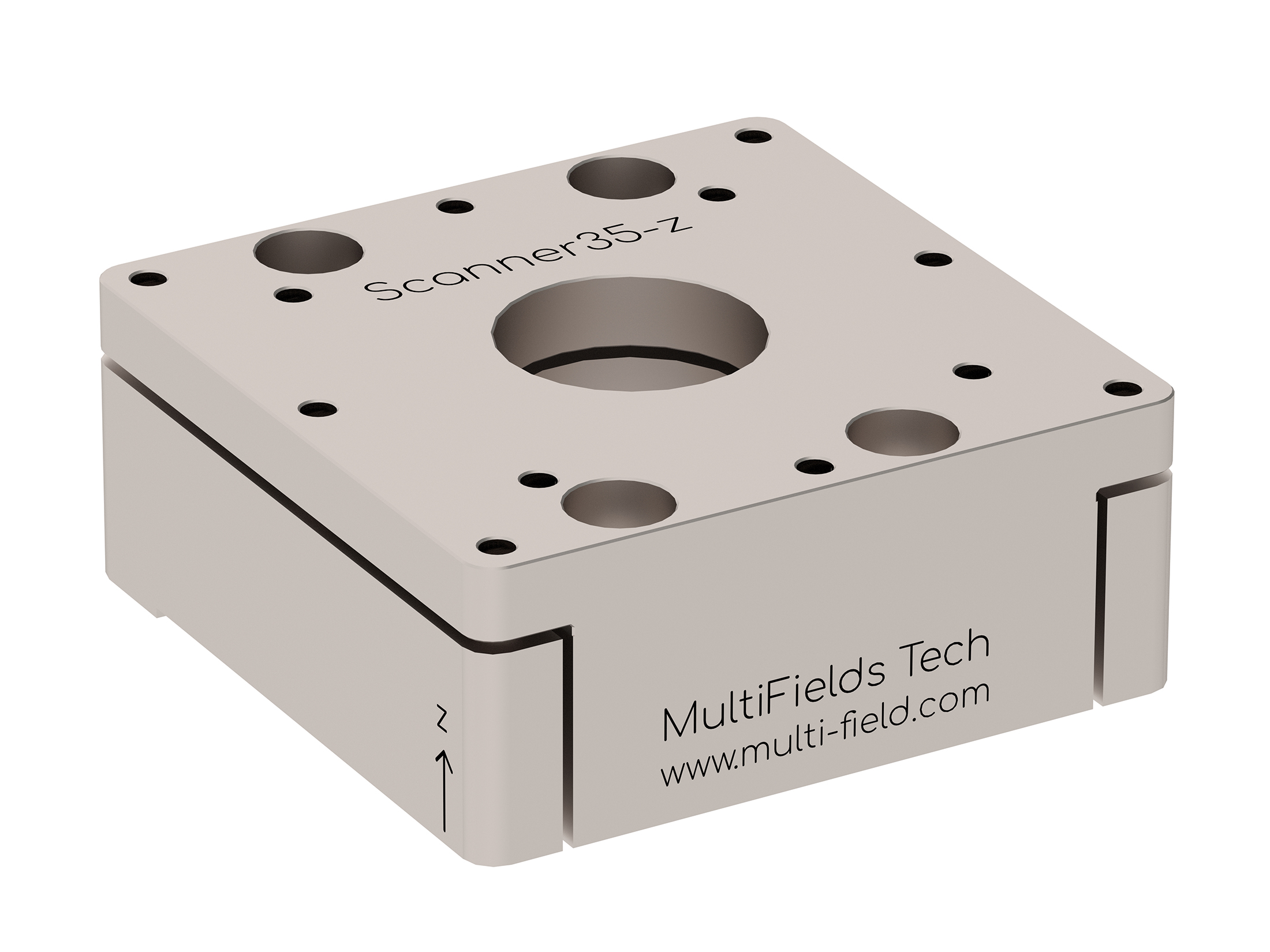

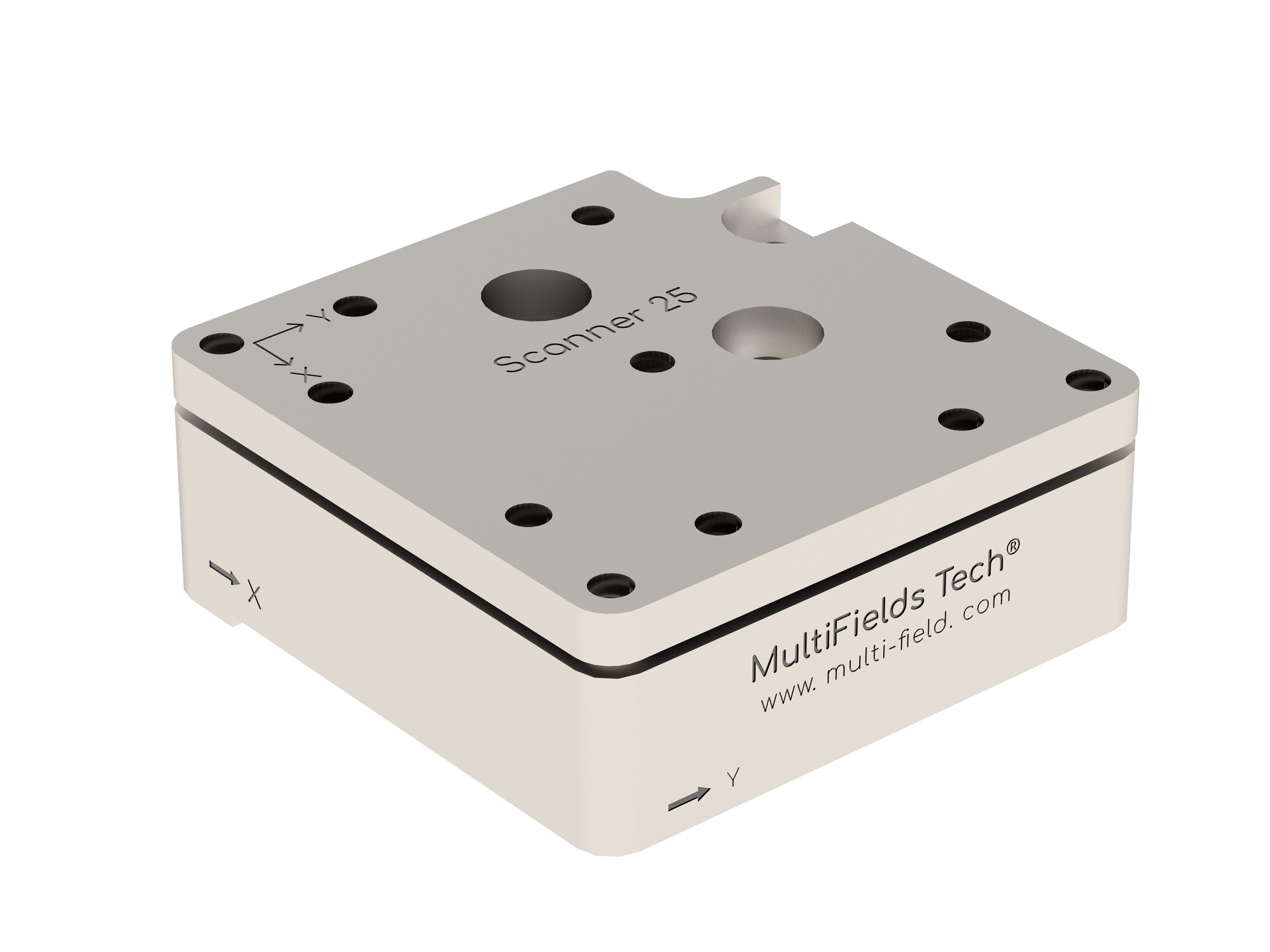

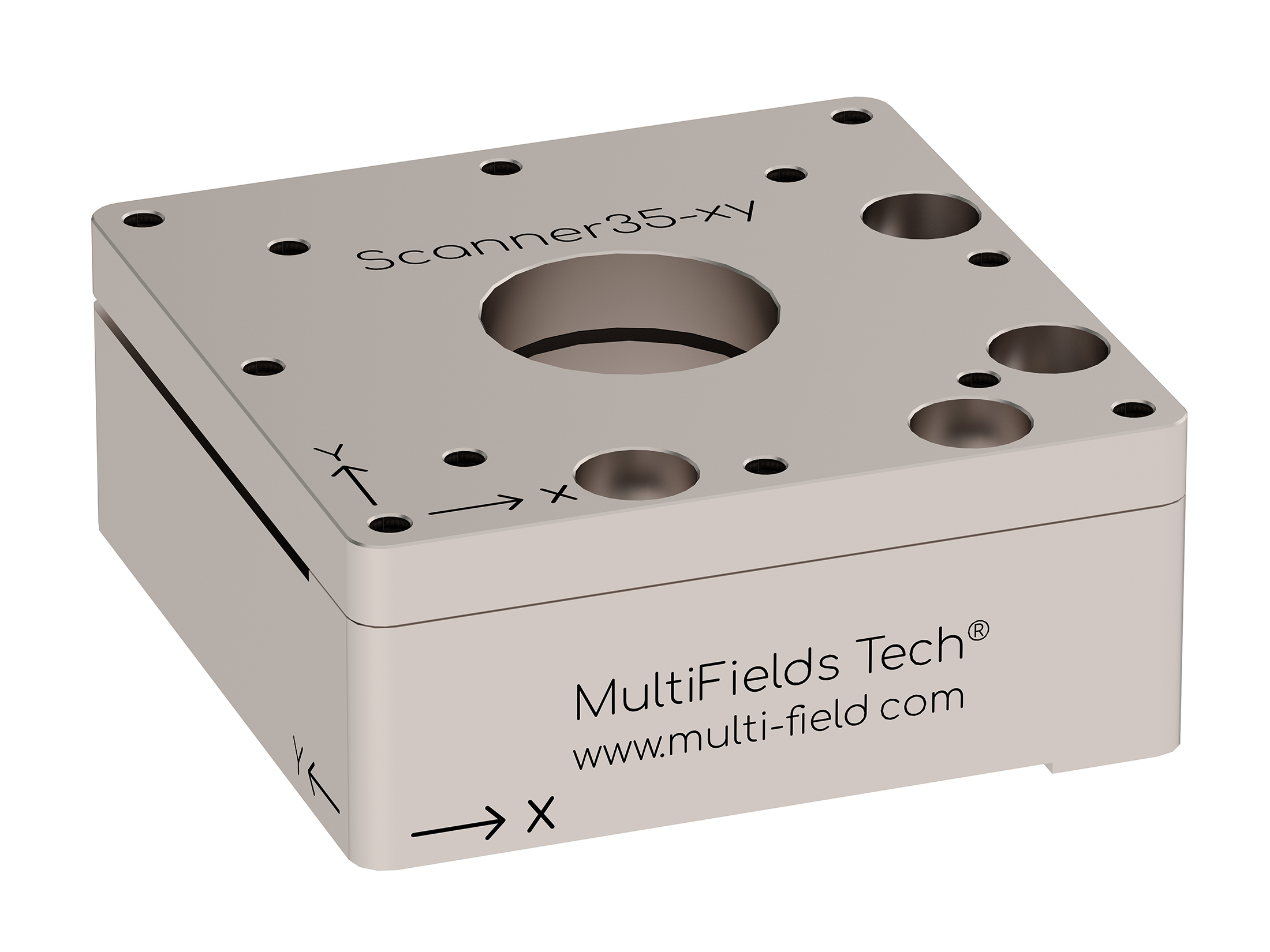

扫描台
Scanner16-xy

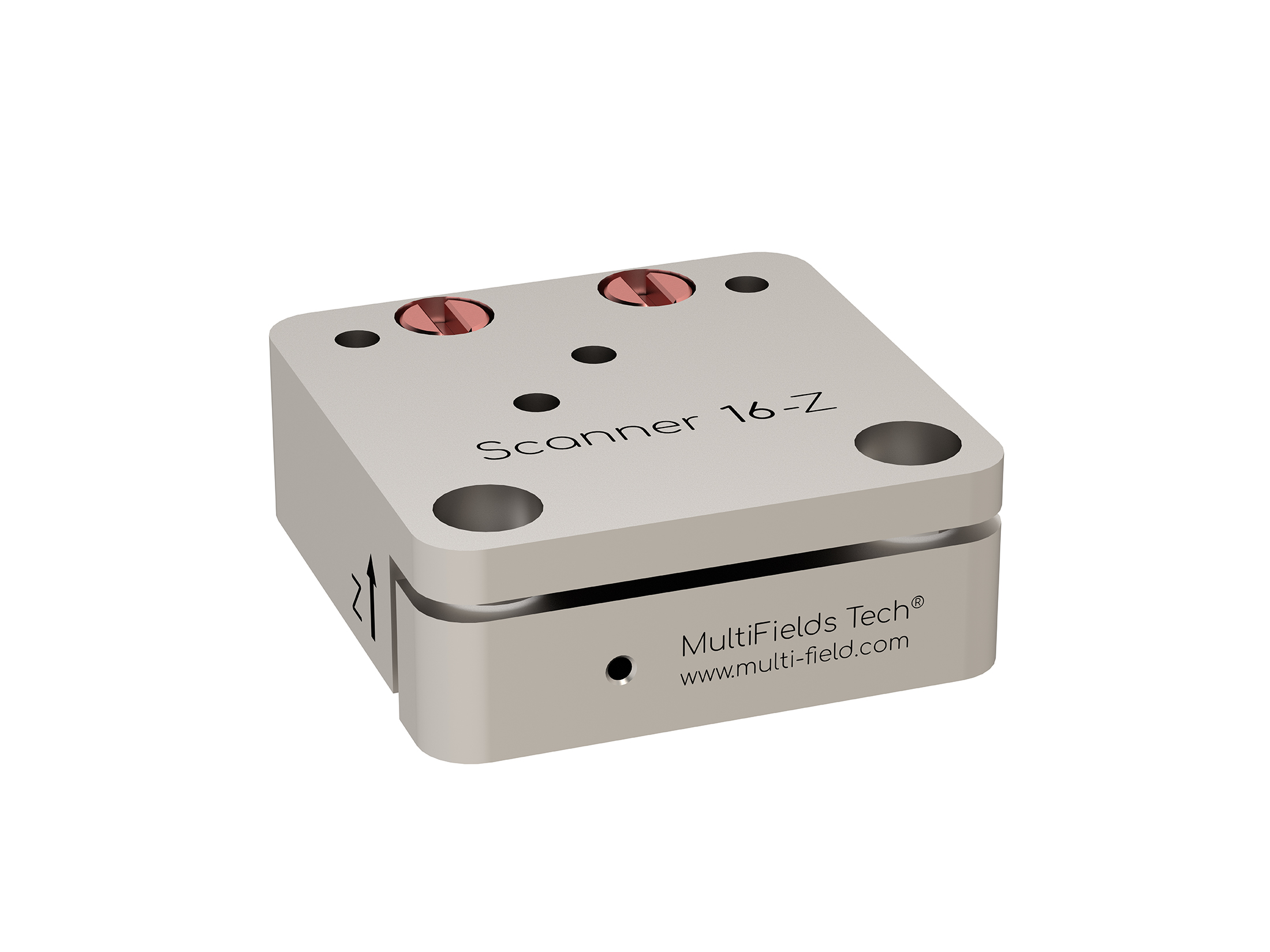

Scanner16-z
Scanner25-xy

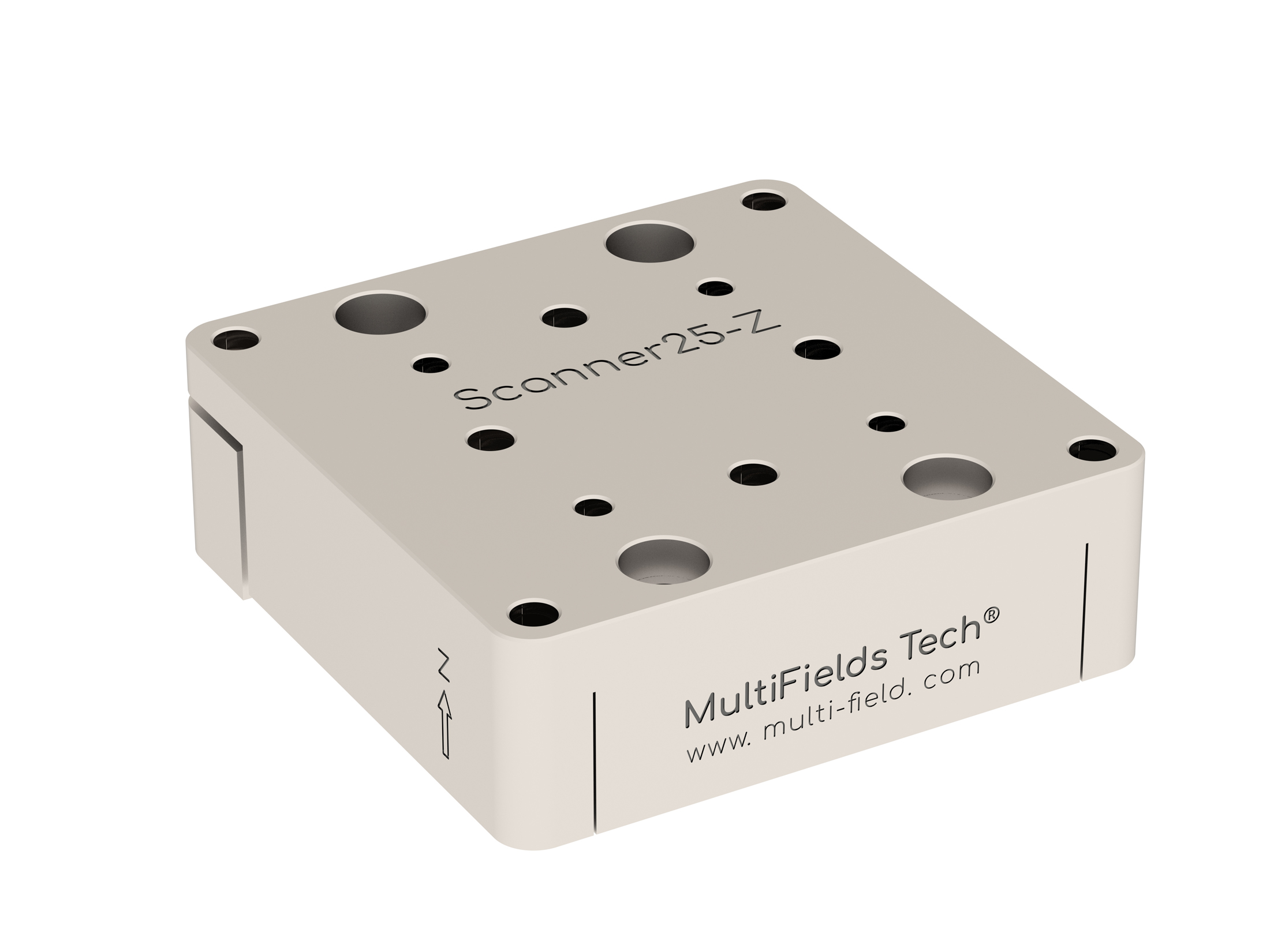

Scanner25-z
Scanner35-xy
Scanner35-z
选件2

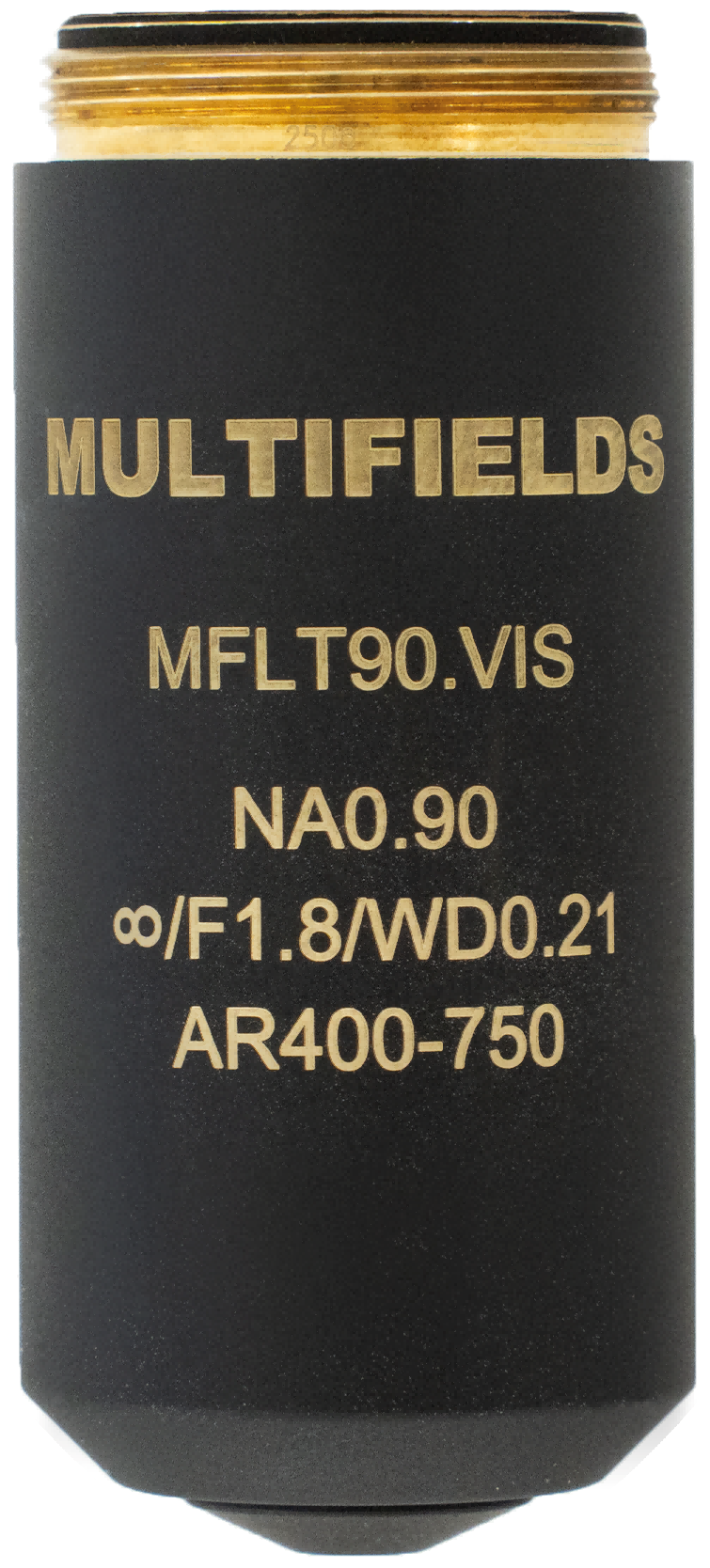

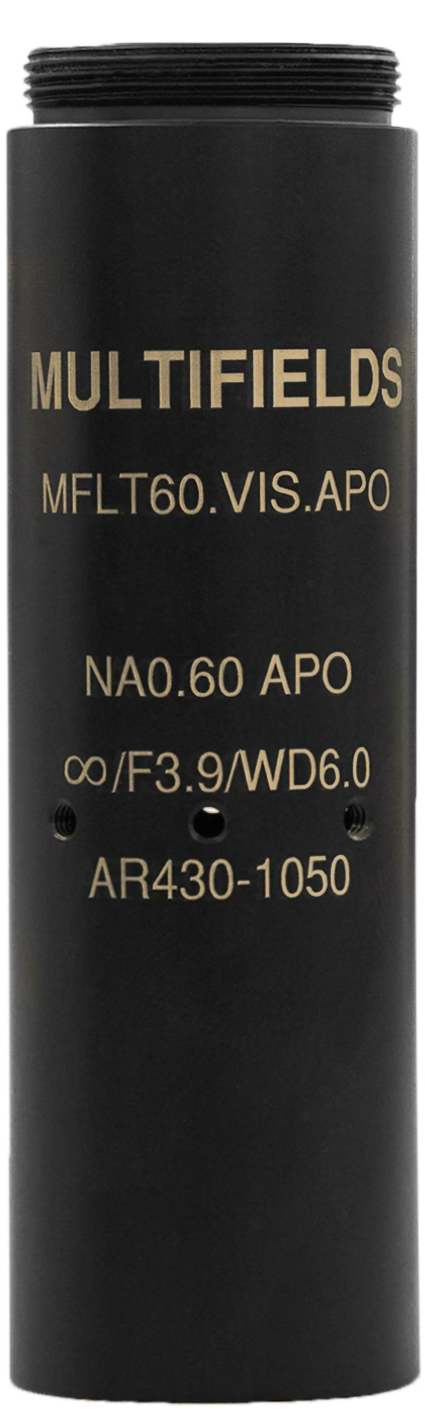

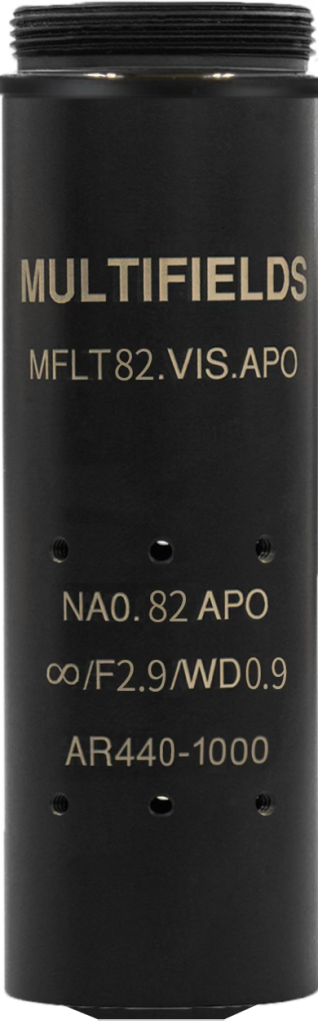

低温物镜 “Huygens” 系列

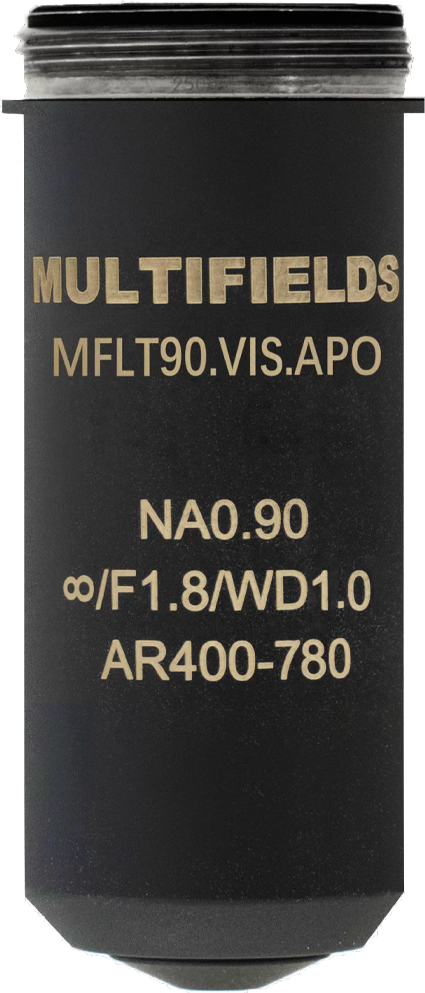

Huygens-0.9
Huygens-0.6

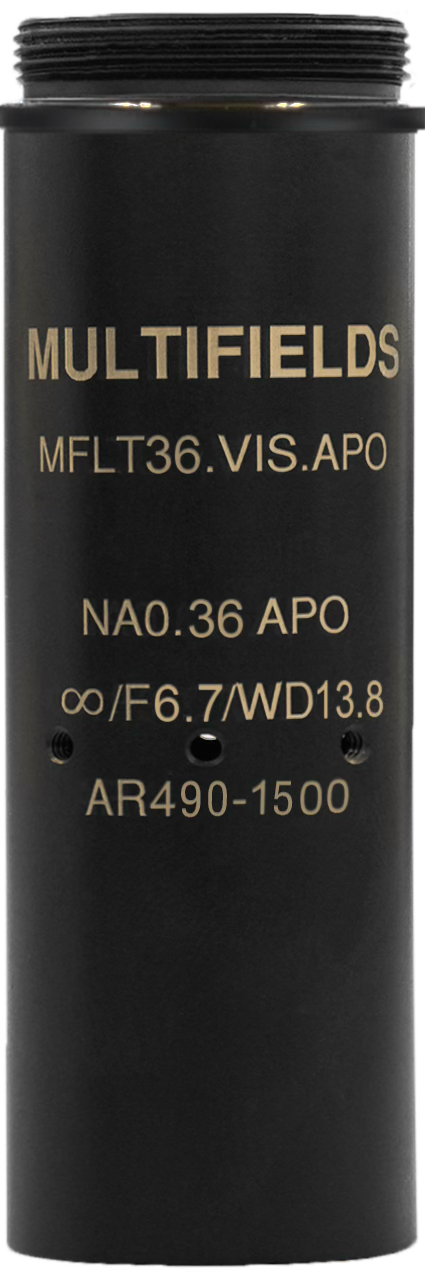

Huygens-0.36
1数值孔径 (N.A)
0.90
0.60
0.36
2工作距离
1.0 mm
6.0 mm
13.8 mm
3AR 镀层 (> 85% 透射率)
430 – 800 nm
430 – 1050 nm
480 – 1500 nm
4消色差范围* (df < ± Δ)
460 – 590 nm
470 – 670 nm
470 – 1500 nm
5适用环境
4 – 350 K, 无磁结构 & 高真空兼容 (根据需要可提供超高真空版本)
6光圈直径
Φ 4.30 mm
Φ 4.64 mm
Φ 4.76 mm
7焦距
2.67 mm
3.87 mm
6.68 mm
8质量
50 g
76 g
55 g
7焦距
2.67 mm
3.87 mm
6.68 mm
9直径
22 mm
22 mm
21 mm
10长度
59.5 mm
71 mm
64 mm
11螺纹
RMS (W20.32×0.706)
产品资料
下载列表
产品声明
规格参数
ColdTABLE 产品手册
