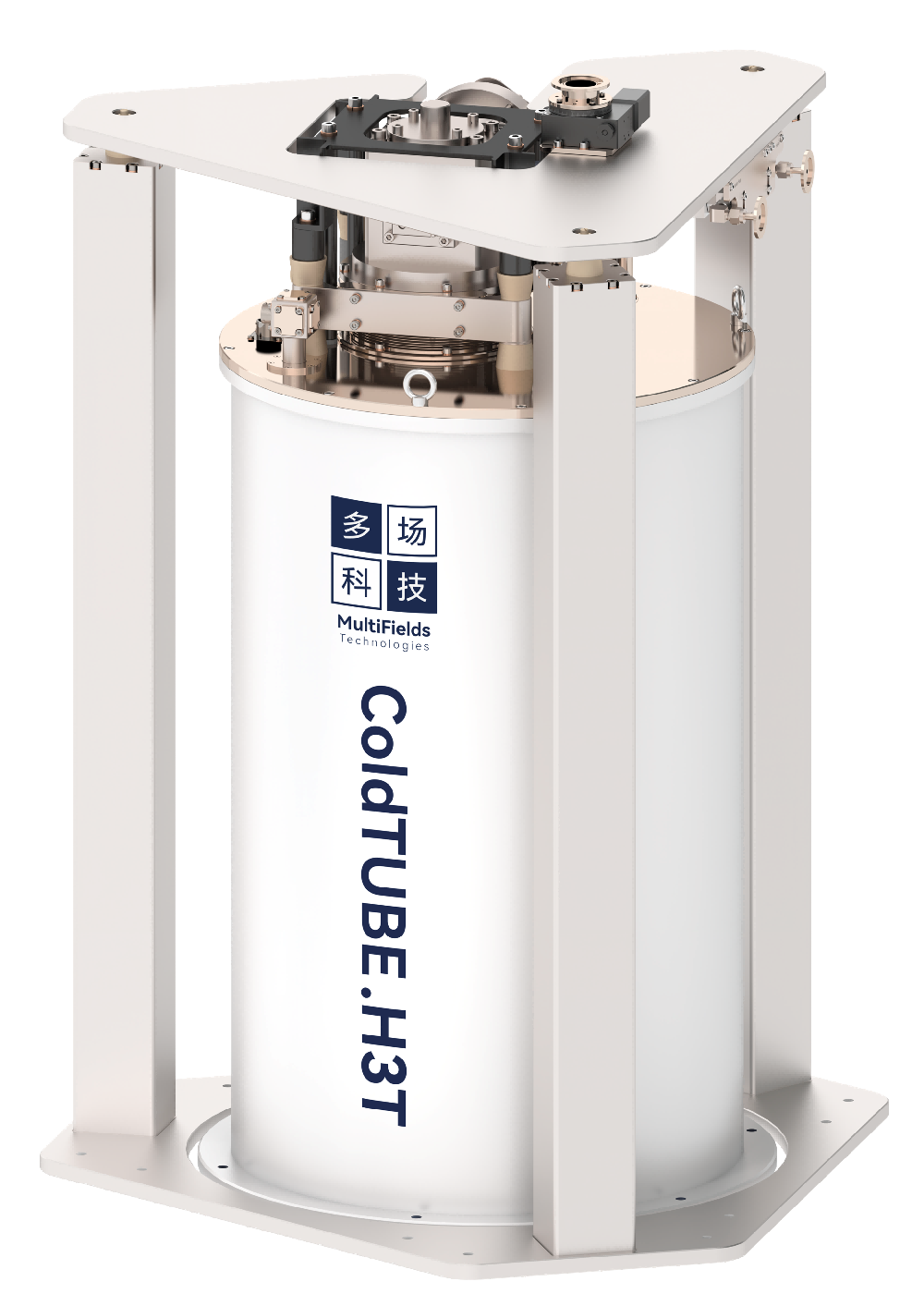

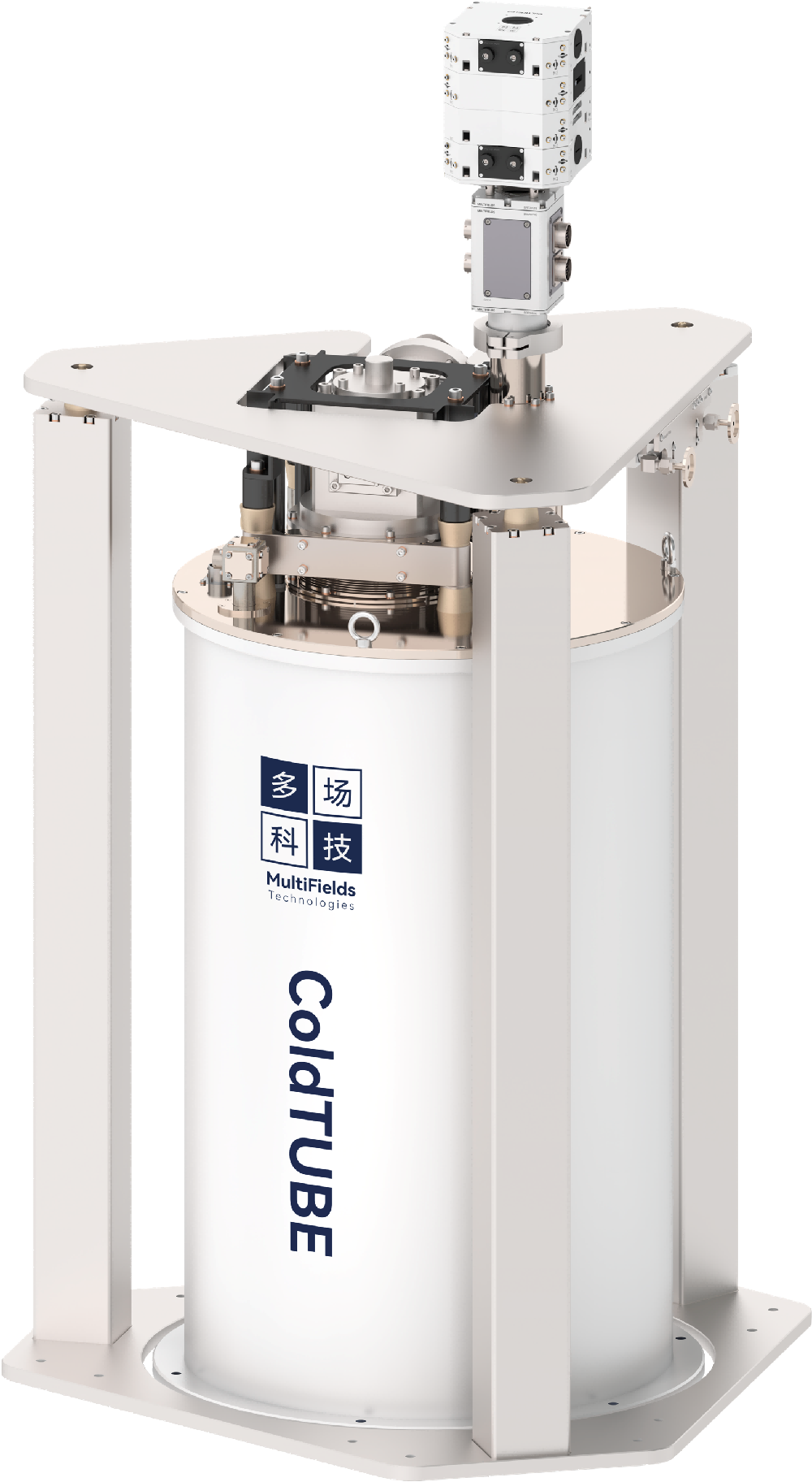

ColdTUBE
低振动·低温强磁场测试系统
1.65 K
最低温度
150 min
降温时间
125 Oe/s
扫场速率
∅50/∅29
样品腔尺寸
(可选)
300 mK
支持极低温扩展
(可选)
低振动·低温强磁场测试系统

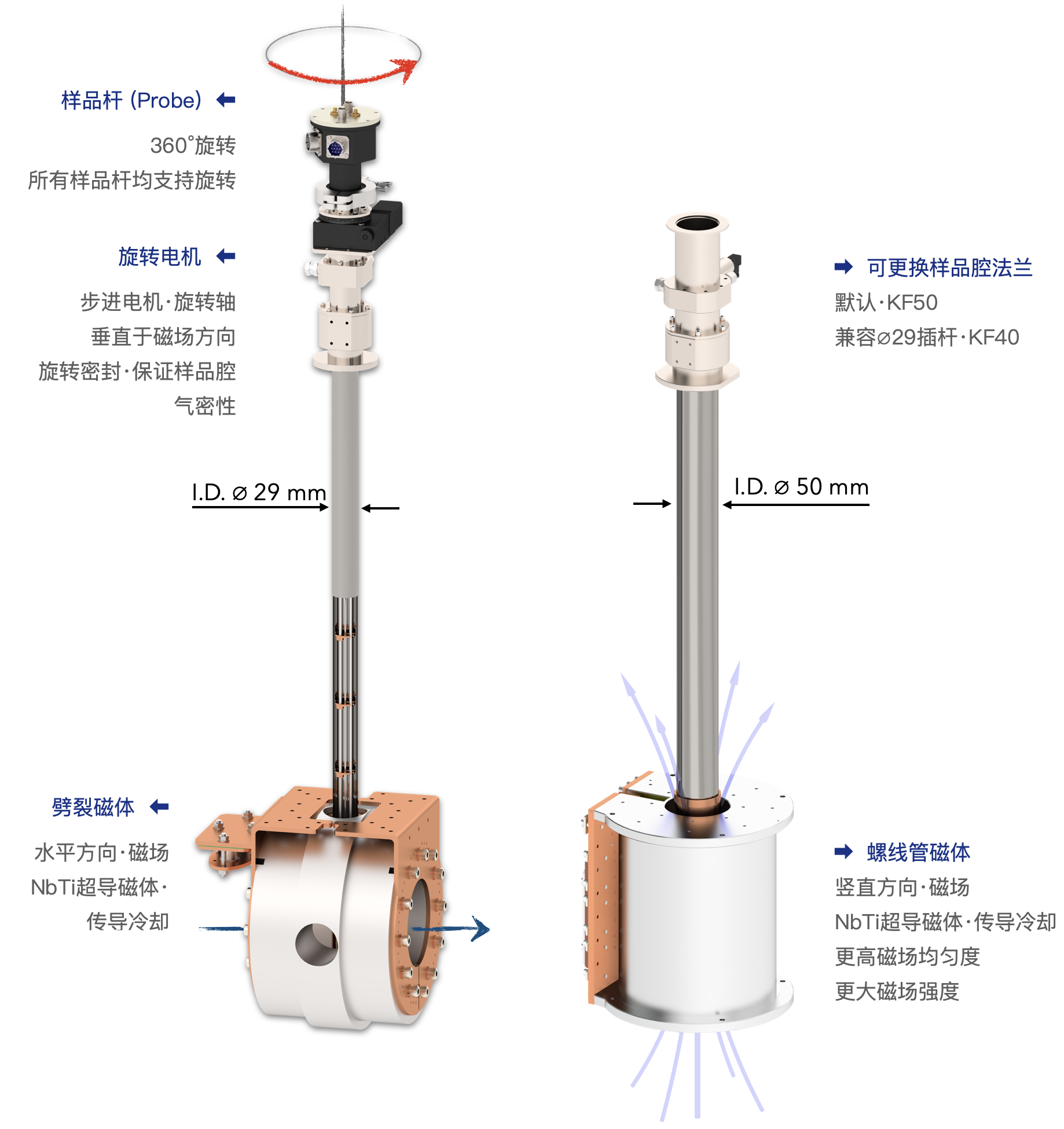

“水平磁场” 还是 “竖直磁场”

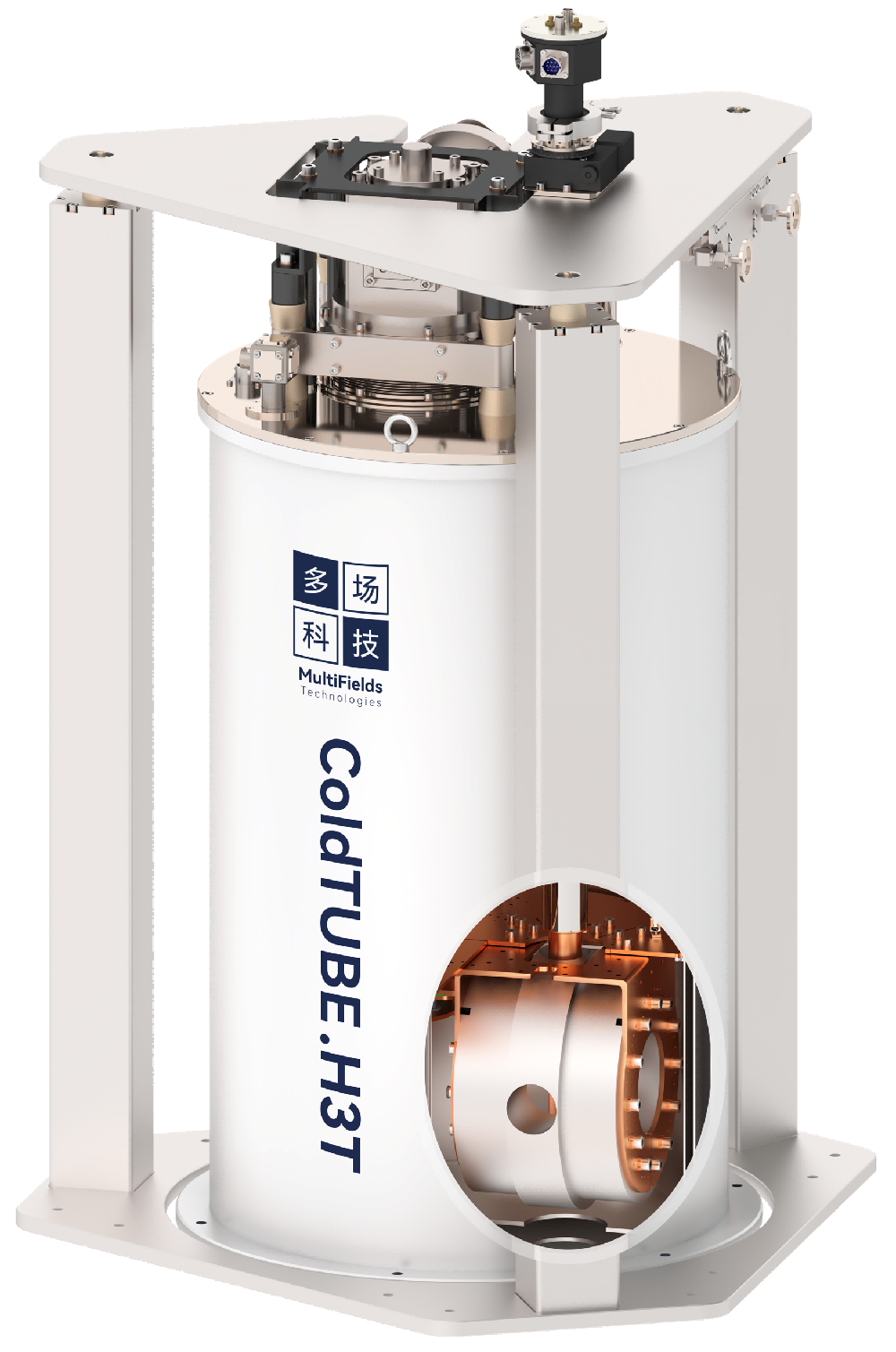

水平劈裂式磁体
“可旋转” 样品腔

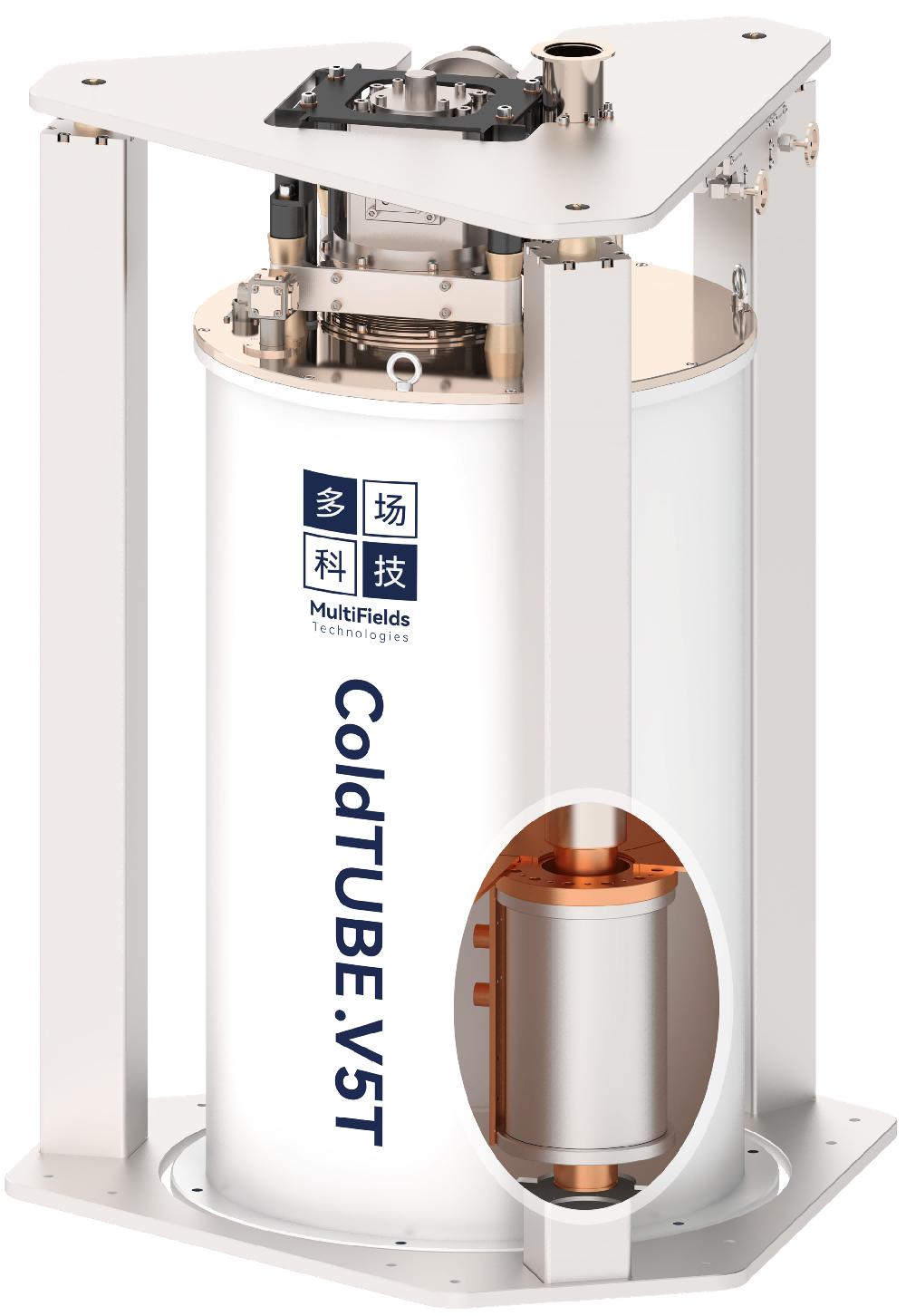

螺线管竖直磁体
“大磁场” 样品腔
性能·制冷

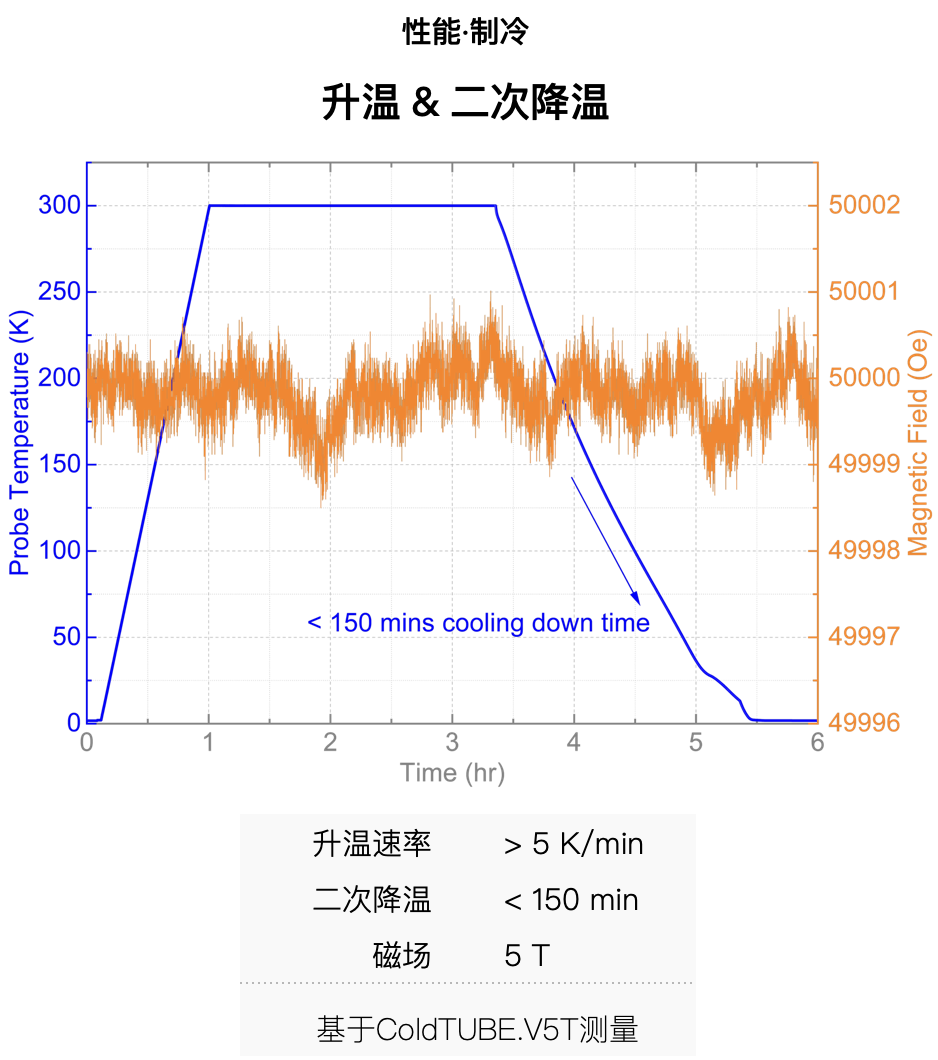

满场·降温时间 — 150 min

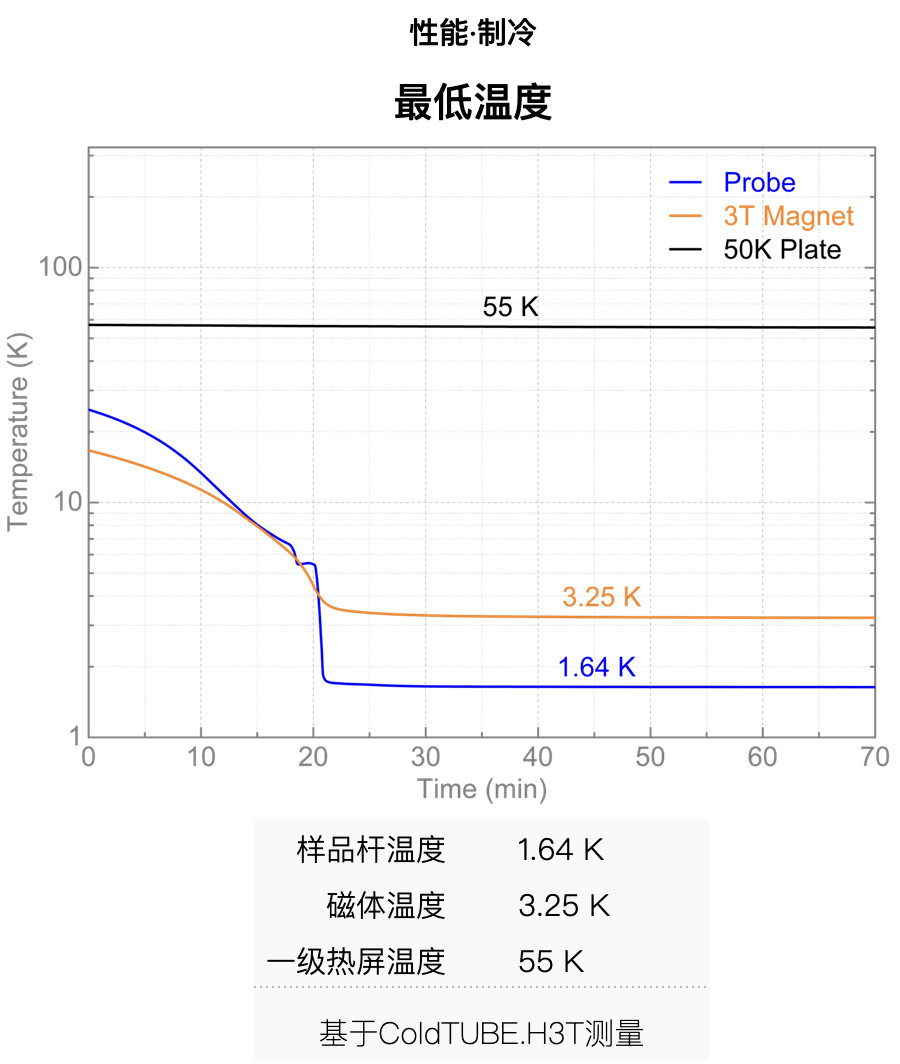

最低温 — 1.65 K

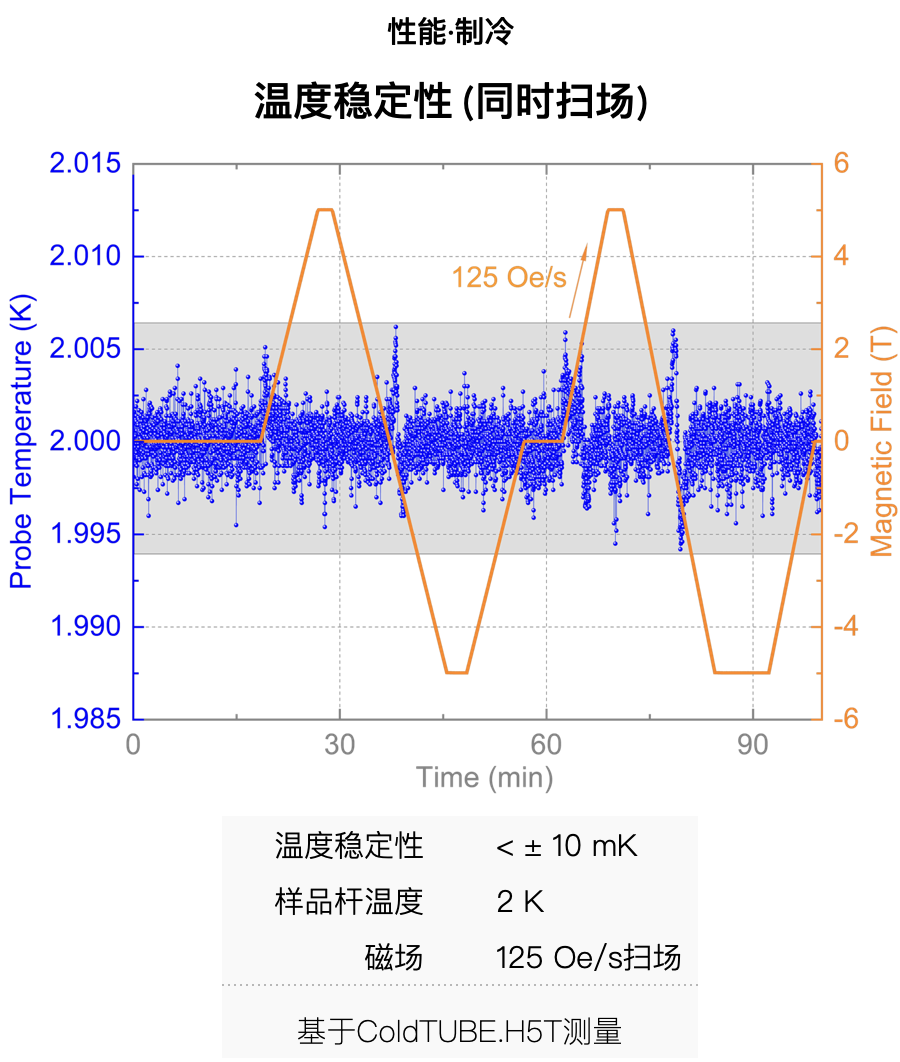

温度稳定性 — ± 10 mK
性能·磁场

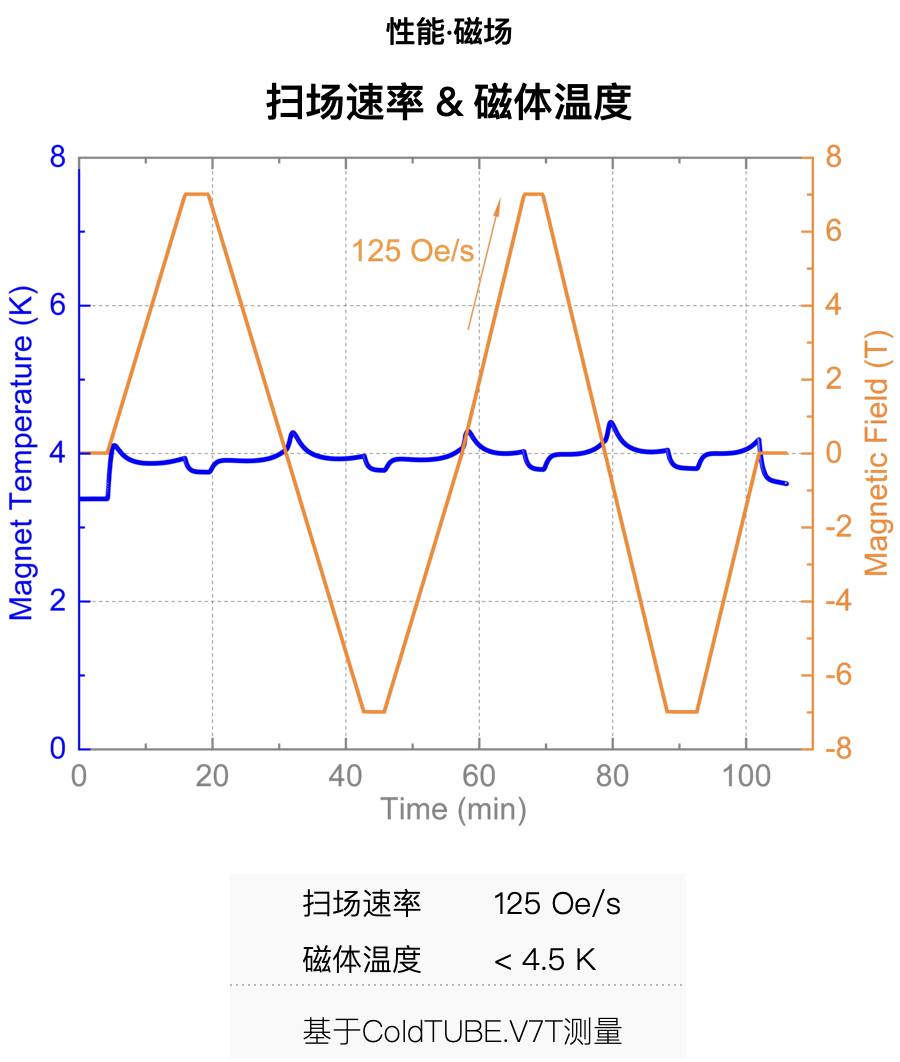

扫场速率 — 125 Oe/s

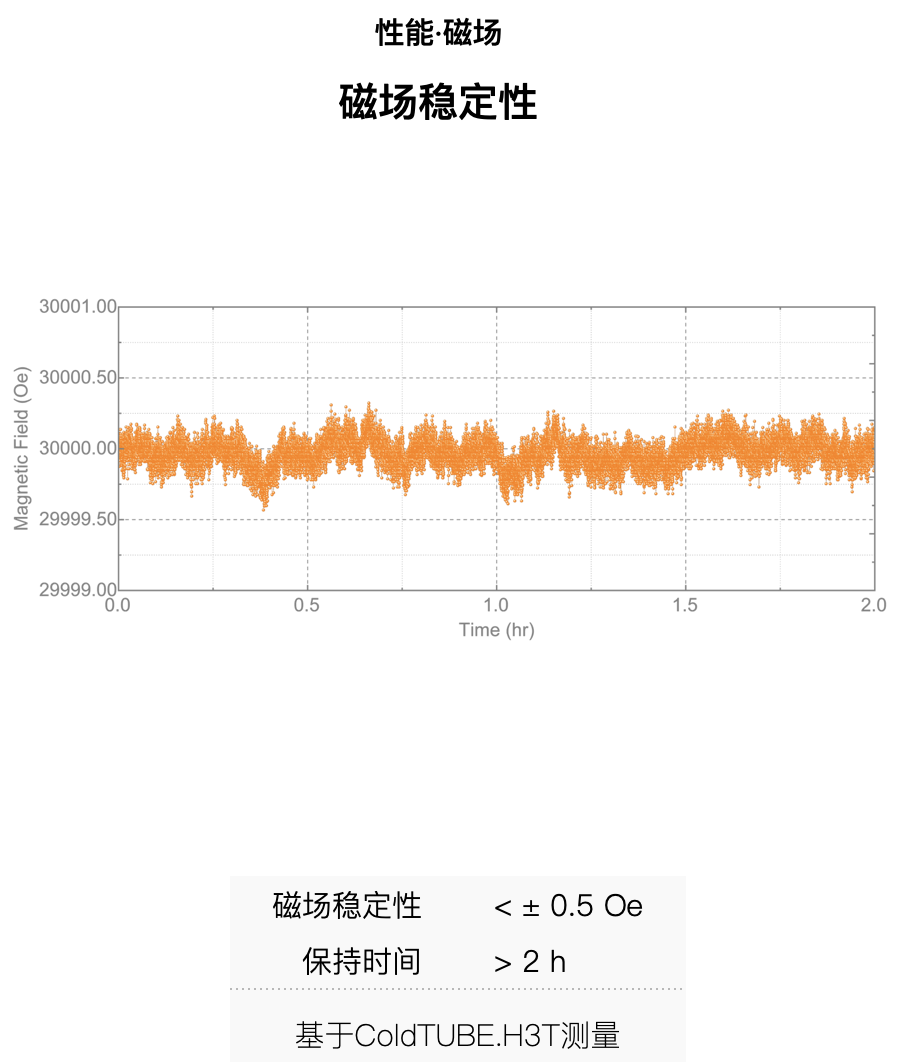

磁场稳定性 — 50 ppm

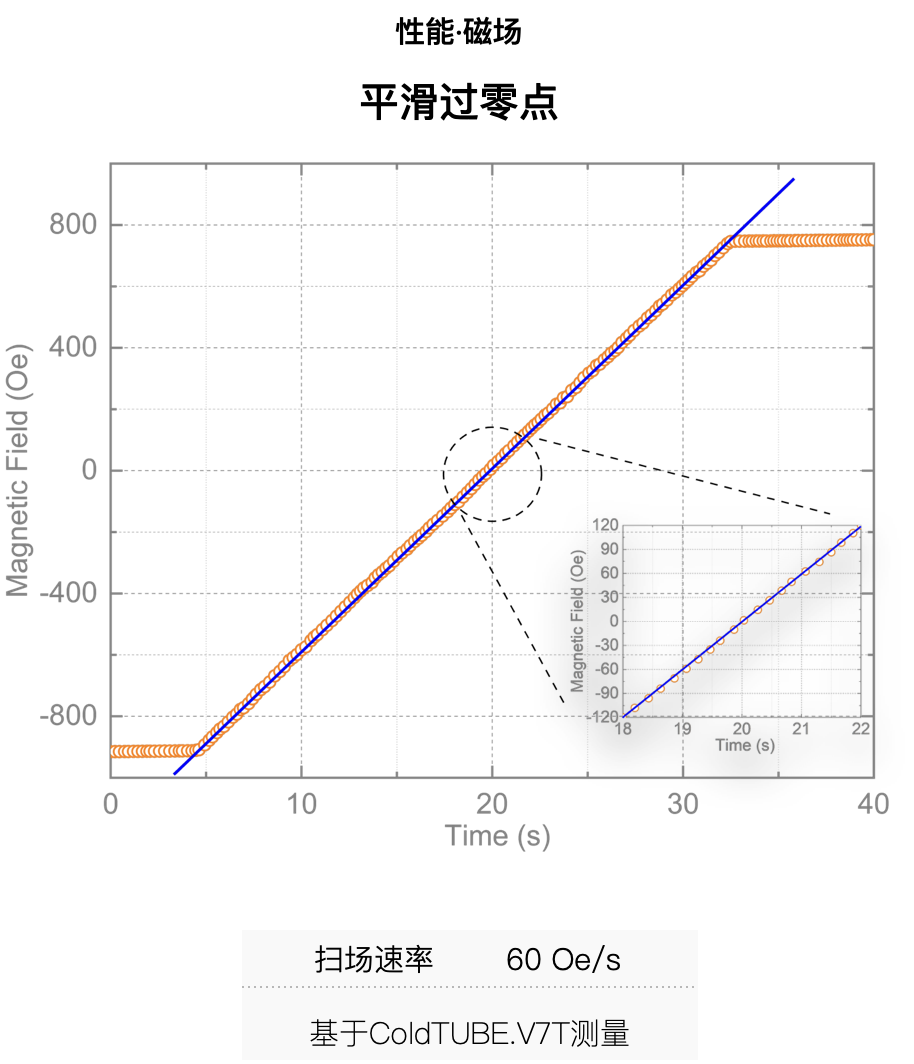

平滑过零点

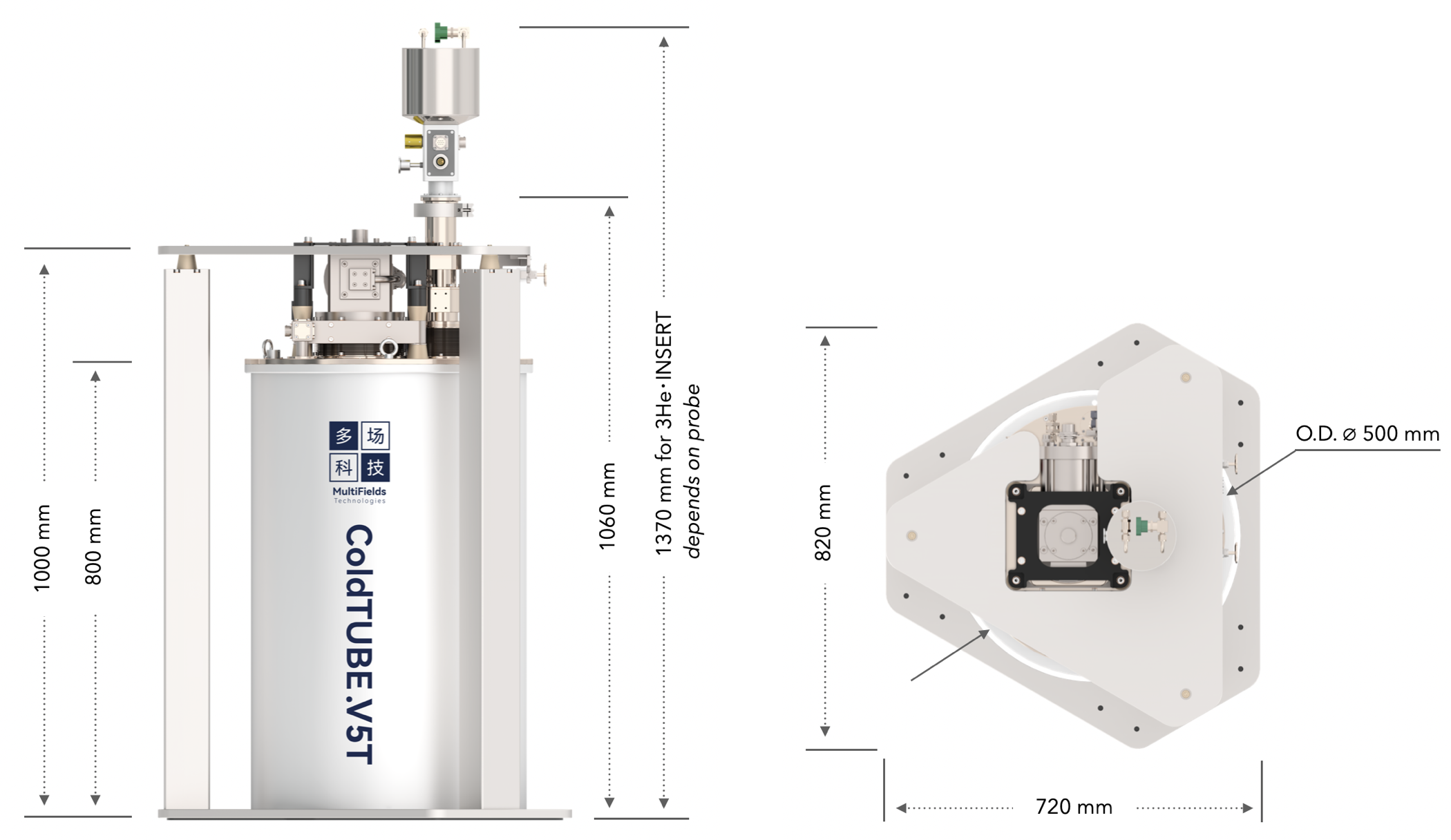

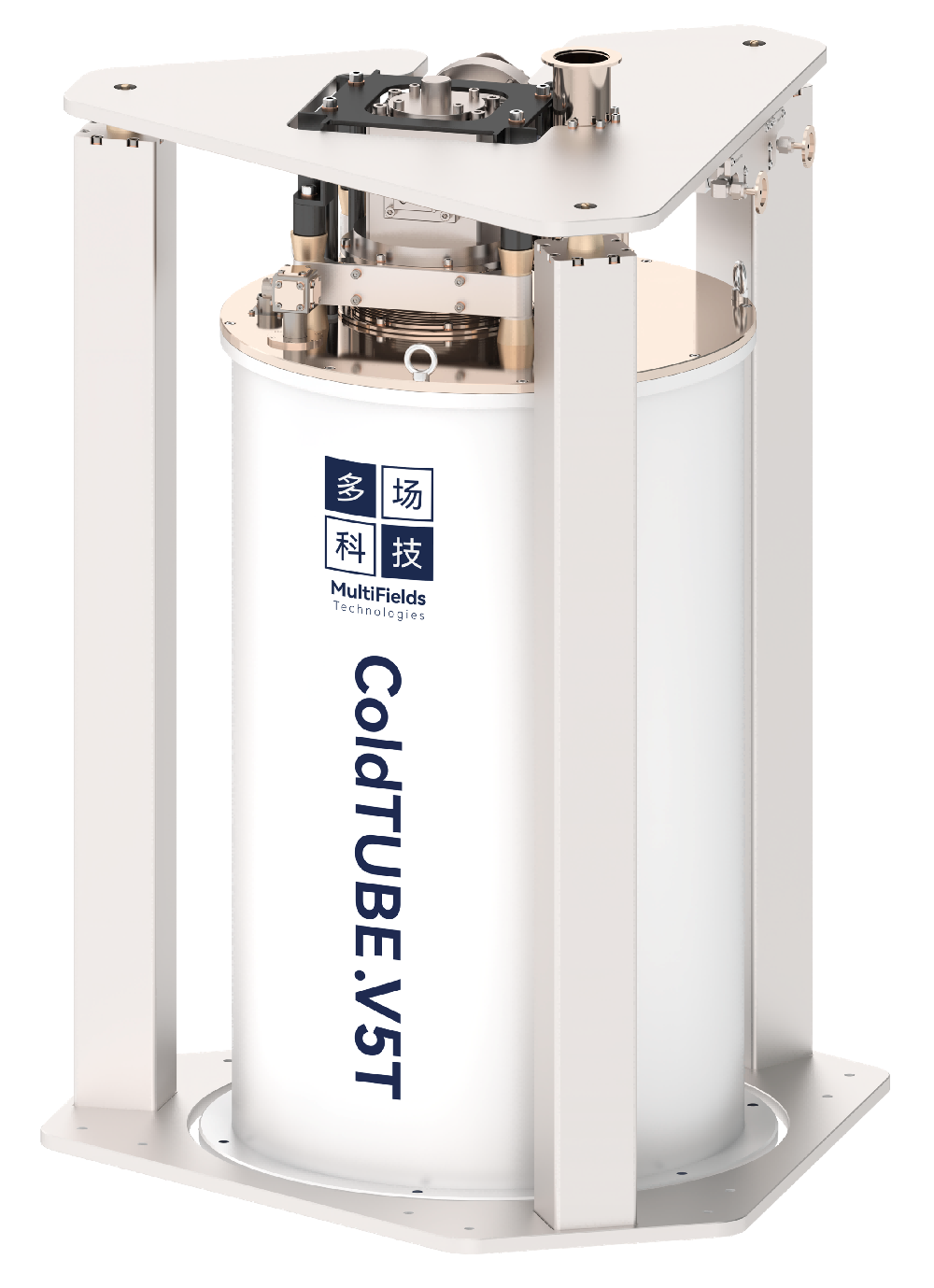

实物·外形尺寸
不同的型号, 相同的紧凑
控制·软件

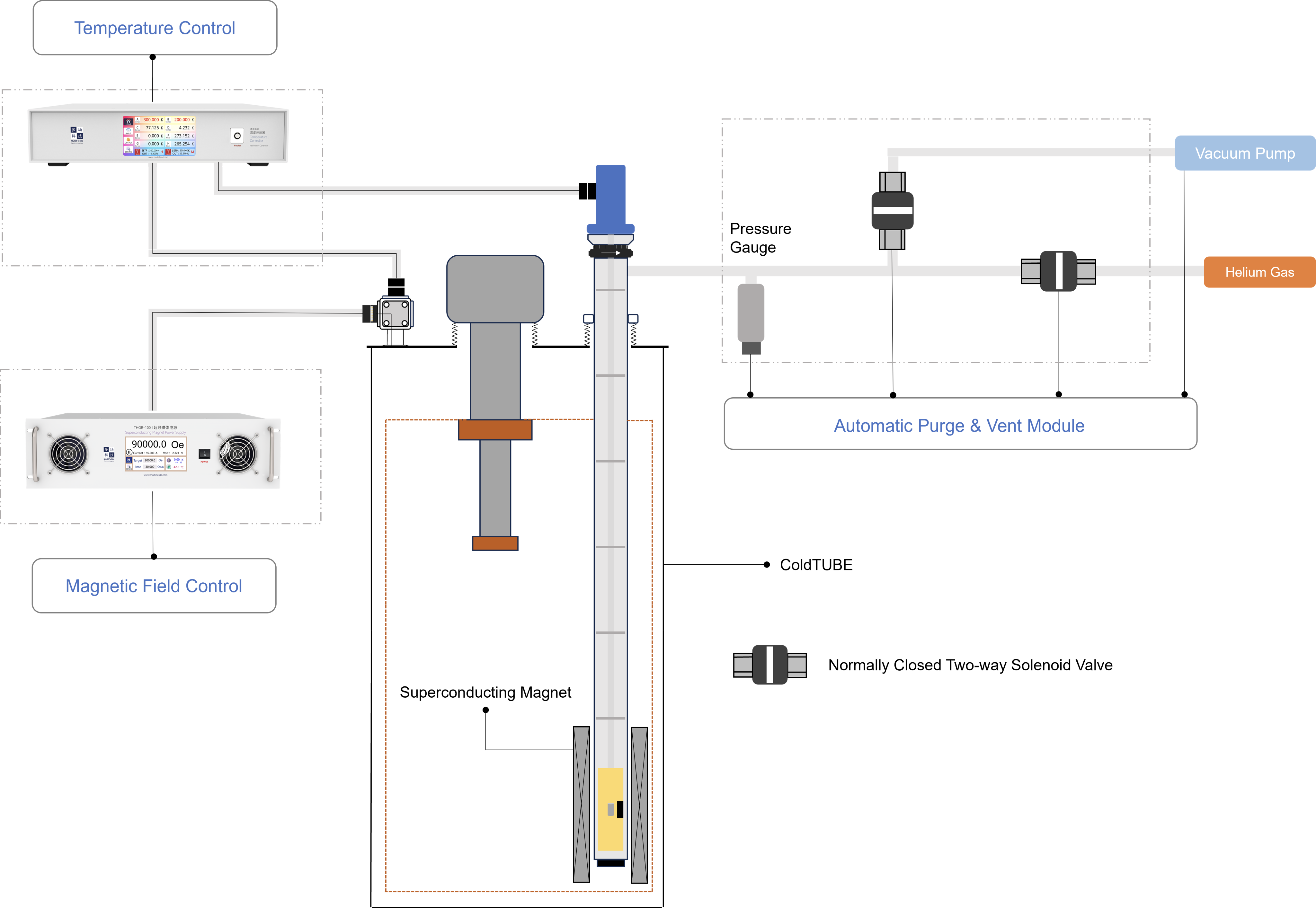

自动化控制逻辑
控制·软件

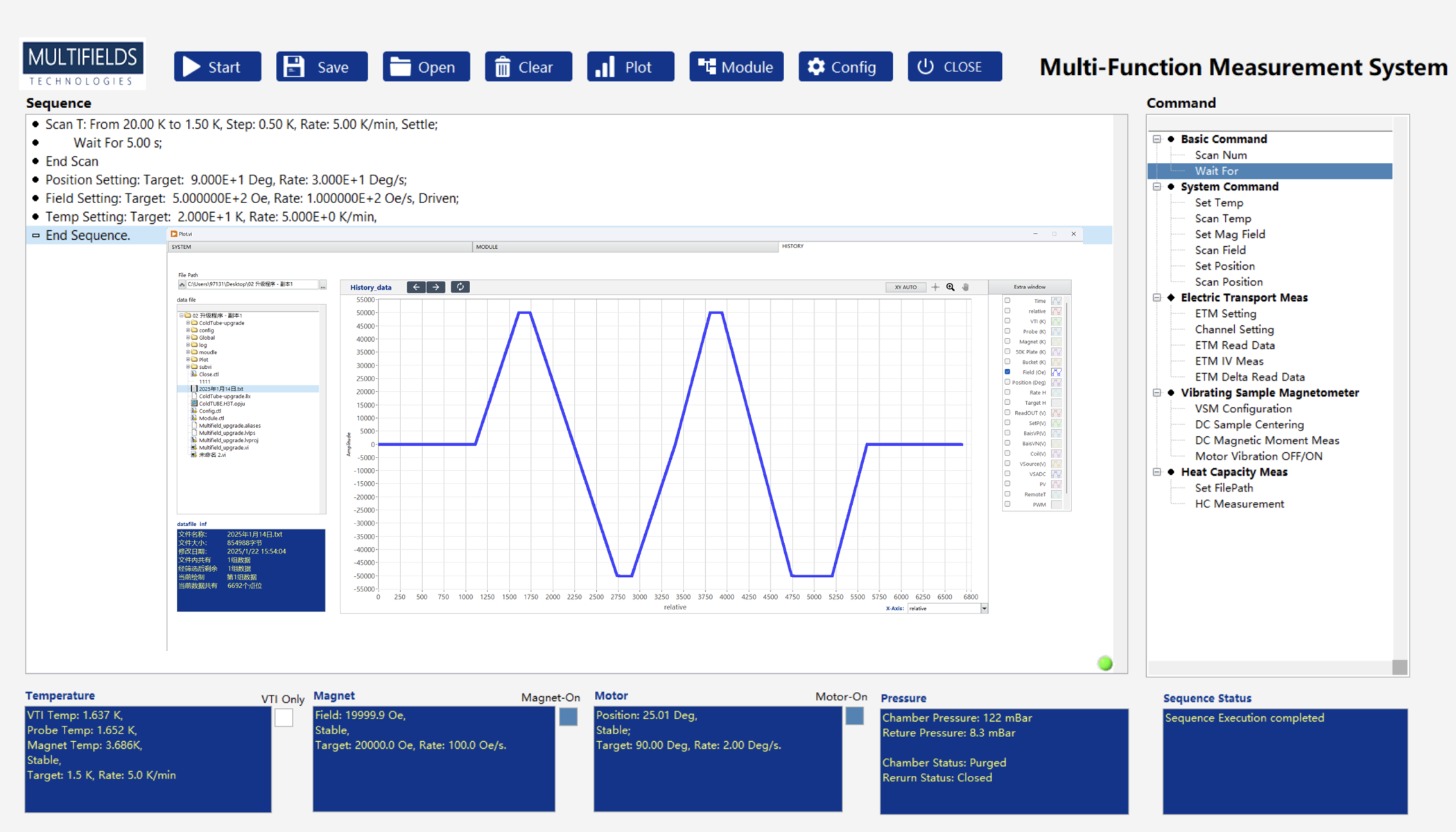

操作软件 基于LabVIEW
附件

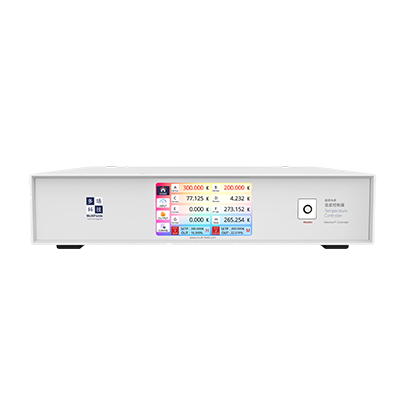

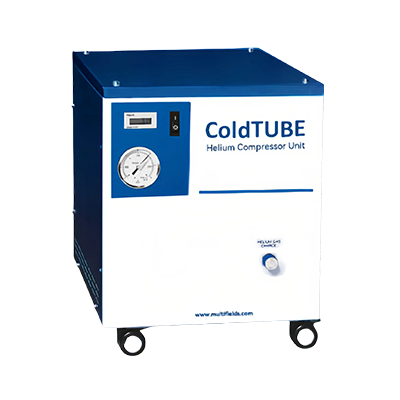

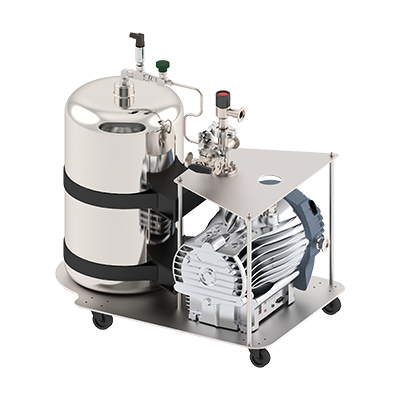

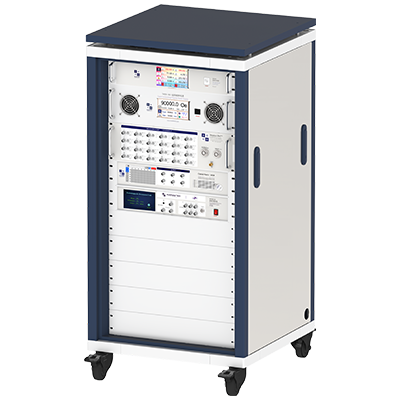

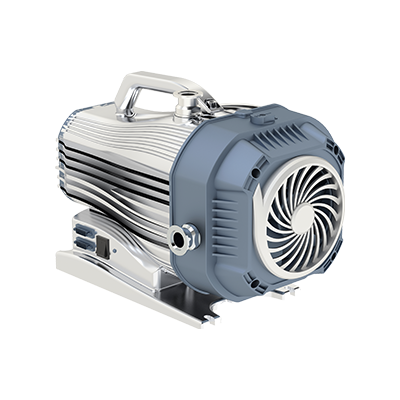

系统组件
附件

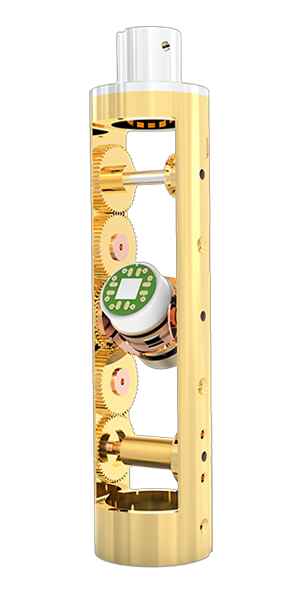

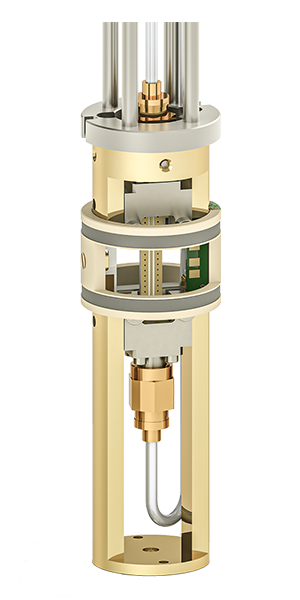

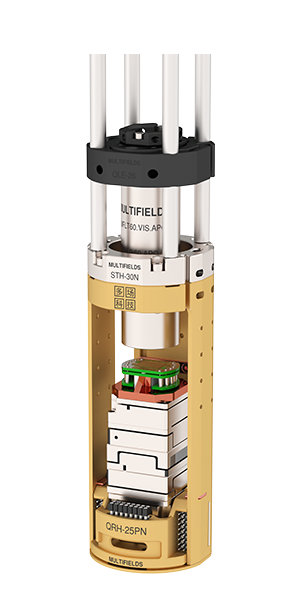

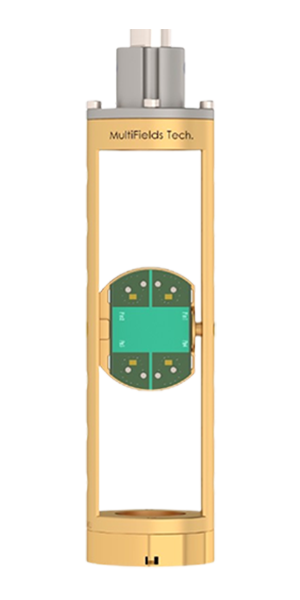

选件·物性分析模块
参数
技术参数
ColdTUBE.H3T
ColdTUBE.V5T
ColdTUBE.V7T
基础信息
1样品腔内径
Φ 29 mm
Φ 50 mm
Φ 50 mm
2样品杆旋转
✔
3样品环境
静态交换氦气
静态交换氦气
静态交换氦气
4换样方式
Top Loading 插杆
Top Loading 插杆
Top Loading 插杆
性能数据·制冷
5温度范围
1.65 ~ 340 K
1.65 ~ 340 K
1.65 ~ 340 K
6温度拓展
300 mK 插杆兼容
300 mK 插杆兼容
300 mK 插杆兼容
7二次降温时间1
< 130 min
< 150 min
< 150 min
8温度稳定性
< ± 10 mK
< ± 10 mK
< ± 10 mK
性能数据·磁场
9磁场大小2
± 3 T
± 5 T
± 7 T
10磁场方向
水平
垂直
垂直
11扫场速率
> 100 Oe/s
> 125 Oe/s
> 125 Oe/s
12磁场稳定性
< 50 ppm
< 50 ppm
< 50 ppm
13磁场均匀性
0.1% @ 10 mm DSV
0.1% @ 10 mm DSV
0.1% @ 10 mm DSV
其它
14振动
共聚焦杆兼容
共聚焦杆兼容
共聚焦杆兼容
15压缩机功耗
最大7.5 kW, 稳态6.5 kW
最大7.5 kW, 稳态6.5 kW
最大7.5 kW, 稳态6.5 kW
16压缩机冷却
水冷 (实验室自备)
水冷 (实验室自备)
水冷 (实验室自备)
17系统维护周期3
冷头 10000 h
压缩机 30000 h
循环泵 12个月
冷头 10000 h
压缩机 30000 h
循环泵 12个月
冷头 10000 h
压缩机 30000 h
循环泵 12个月
1 数据来源于标准电输运样品杆，不同样品杆热负载会有微小差异，因此降温时间会有所不同。
2 表格中仅展示多场科技ColdTUBE系列的标准品，其它特殊需求和规格接受定制。
3 建议保养或者检查系统运行状态的周期，通常情况设备正常运行周期显著长于此时间。
