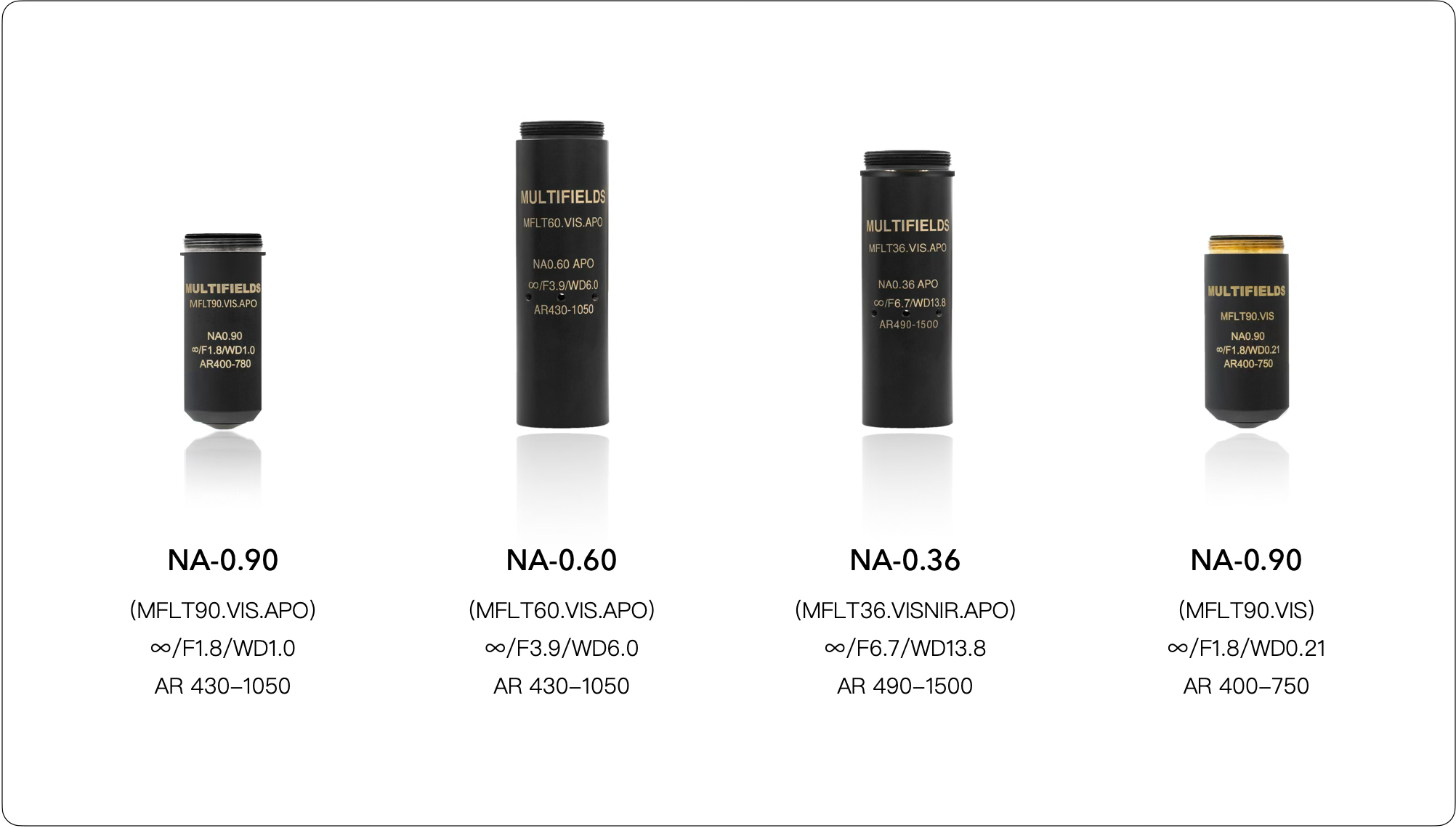

低温物镜 “Huygens” 系列
10 mK ～ 320 K, 0 ～ 18 Tesla 极端工作环境覆盖，
多款物镜可满足用户极端环境下偏振、磁成像、荧光收集、成像等方面的使用需求
最低温度
10 mK
优化材料热膨胀挑战，保
证全温区优良光学性能
最大磁场
18 Tesla
完全无磁材料主体, 支持
强磁场工作
最大直径
∅22 mm
为狭小实验空间量身打造
核心优势
极端环境-低温物镜
极端环境设计的低温光学解决方案

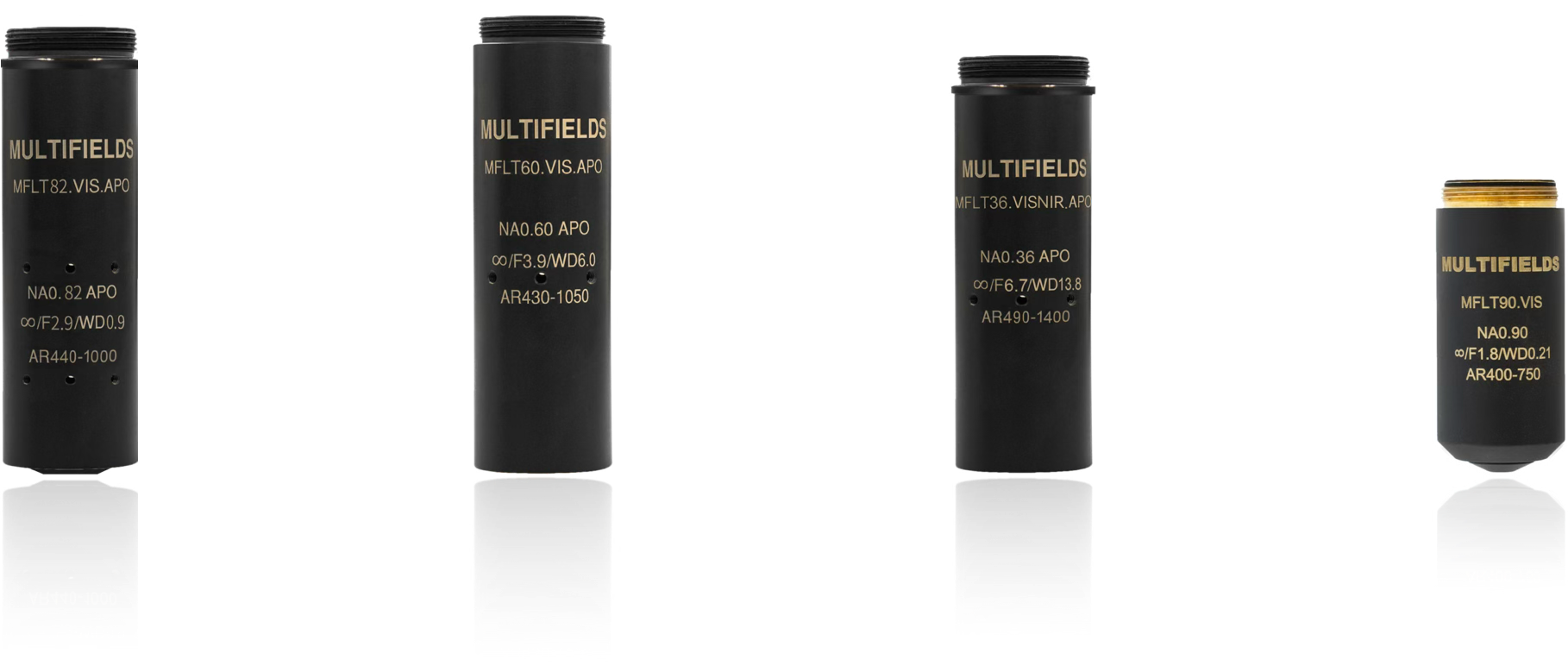

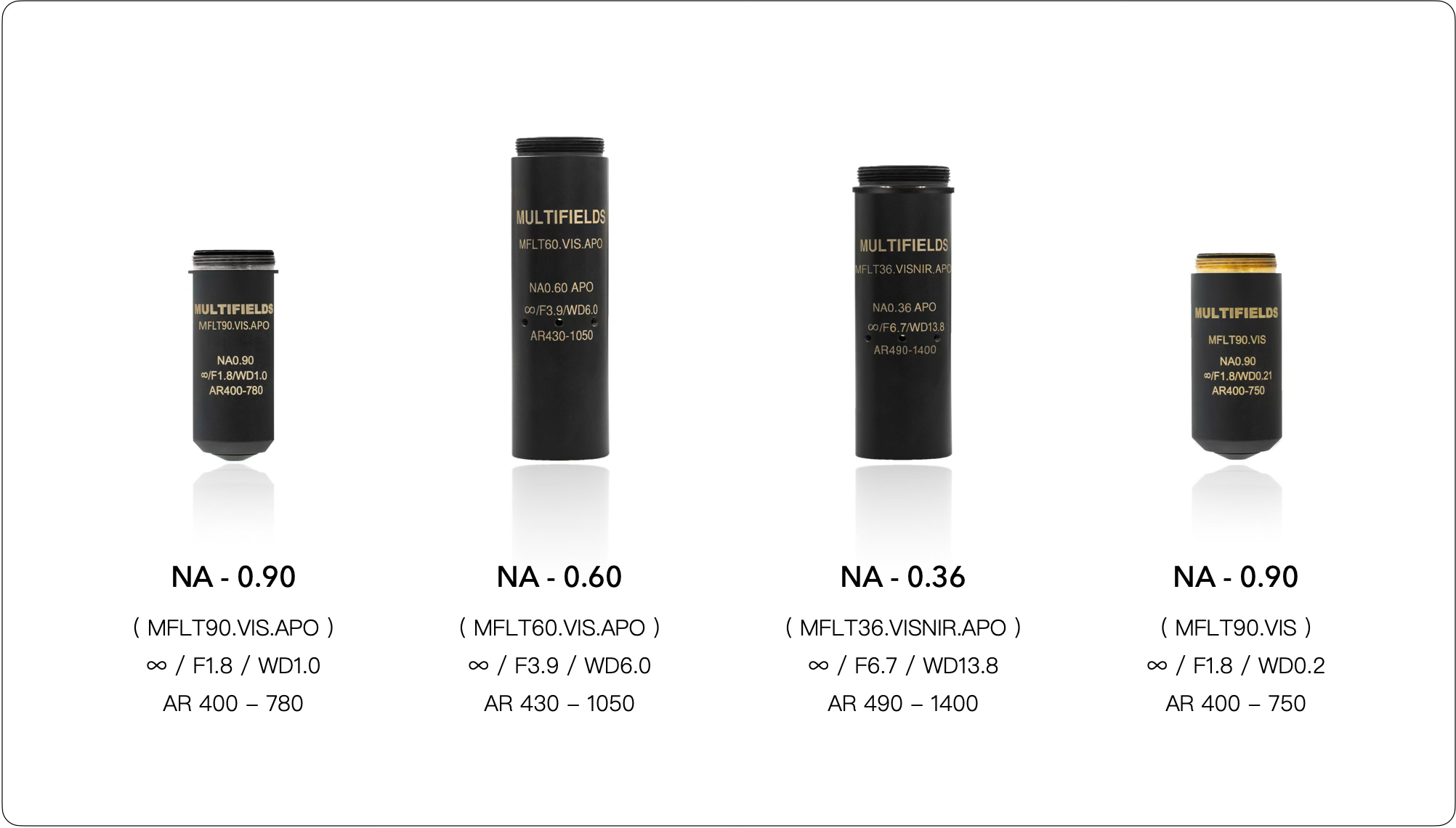

N.A. 0.60
N.A. 0.36
N.A. 0.90

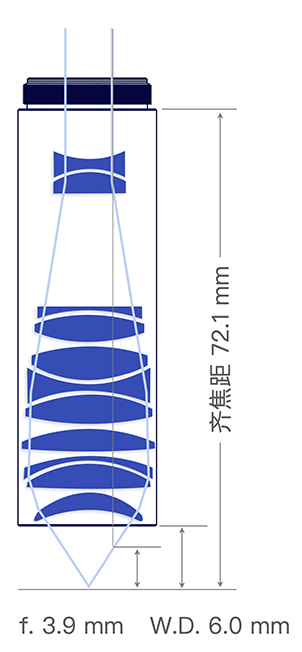

MFLT60.VIS.APO
超大视野，超长工作距离 & 宽波段复消色差
核心参数
0.6
数值孔径 1, N.A.
∅ 122 μm
物镜视野 2, FOV
470 – 670 nm
复消色差范围 3
430 – 1050 nm @ T > 80%
增透镀膜 4, A.R.
6.0 mm
工作距离, W.D.
3.9 mm
焦距 5, f
注释
1. 数值孔径, N.A. ：Numerical Aperture, N.A. = n·sin ( θ/2 ), n 是物镜与观察样本之间介质的折射率; θ是孔径
角，系统接收光线的最大锥角。该参数决定显微成像的分辨率，显微成像能清晰区分两个物点的最小距离为
d = 0.61 λ / N.A. (λ为光源波长);
2. 物镜视野, FOV: Field of View, 物镜焦平面上具有衍射极限成像质量的区域的直径;
3. 复消色差范围: 不同波长的光经过物镜后焦点会有变化 ( |df| ), 但只要该变化在焦深 ( △ = λ/2 × N.A.2 ) 范围
内, 则不影响成像质量。通常把 |df| < △ 对应的波长范围称为复消色差范围;
4. 增透镀膜, A.R. : Anti-reflective, 特定波长的光通过物镜后，T为出射光强与入射光强的百分比;
5. 焦距, f : Focal Length, 核心光学参数，光心到焦点的距离；计算各种光学指标时被大量使用。
– 光心（物镜光学中心）是光线通过时不偏折的“光学点”，为物镜的“坐标原点”;
– 焦点，平行光线经物镜折射后汇聚的点。

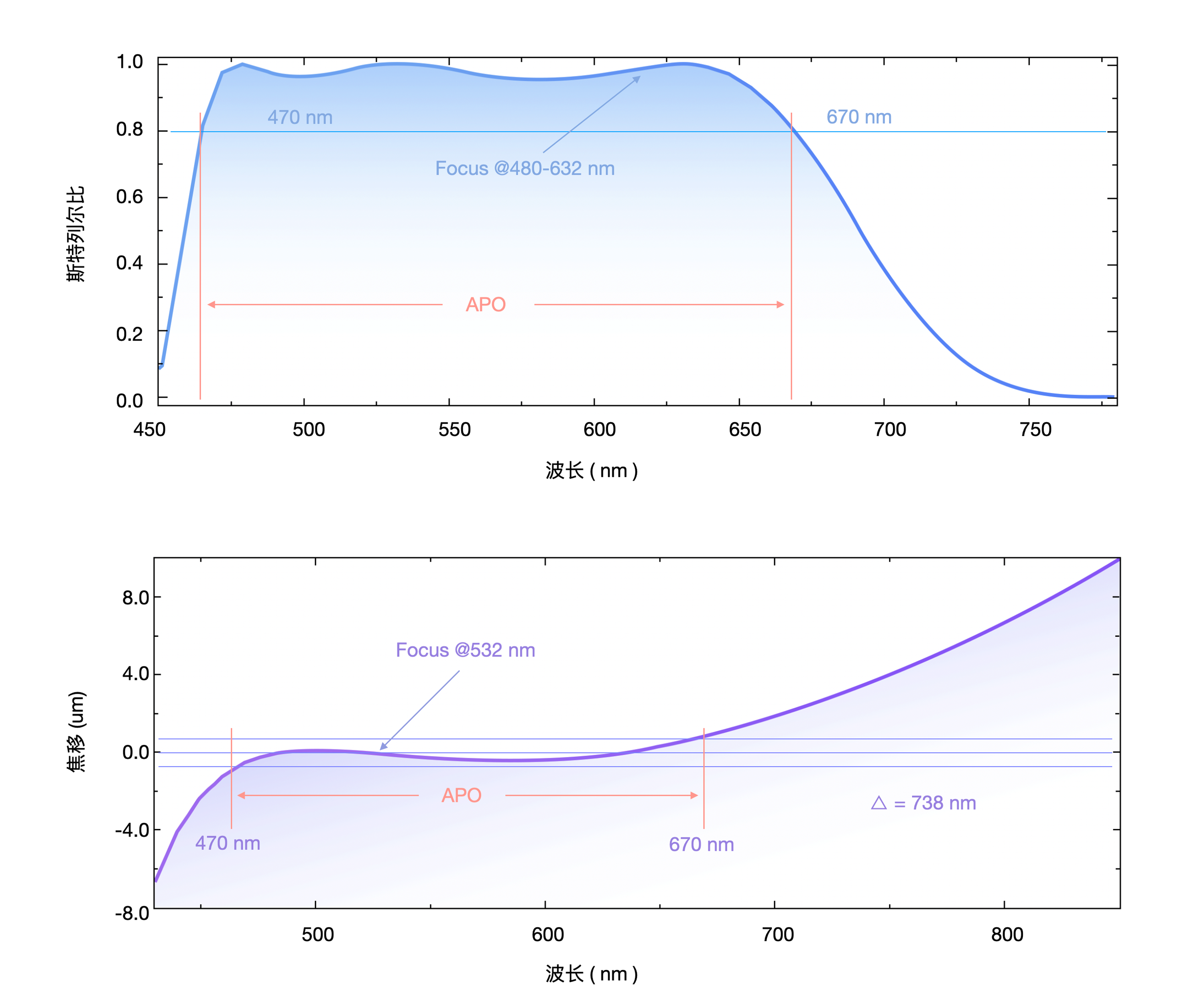

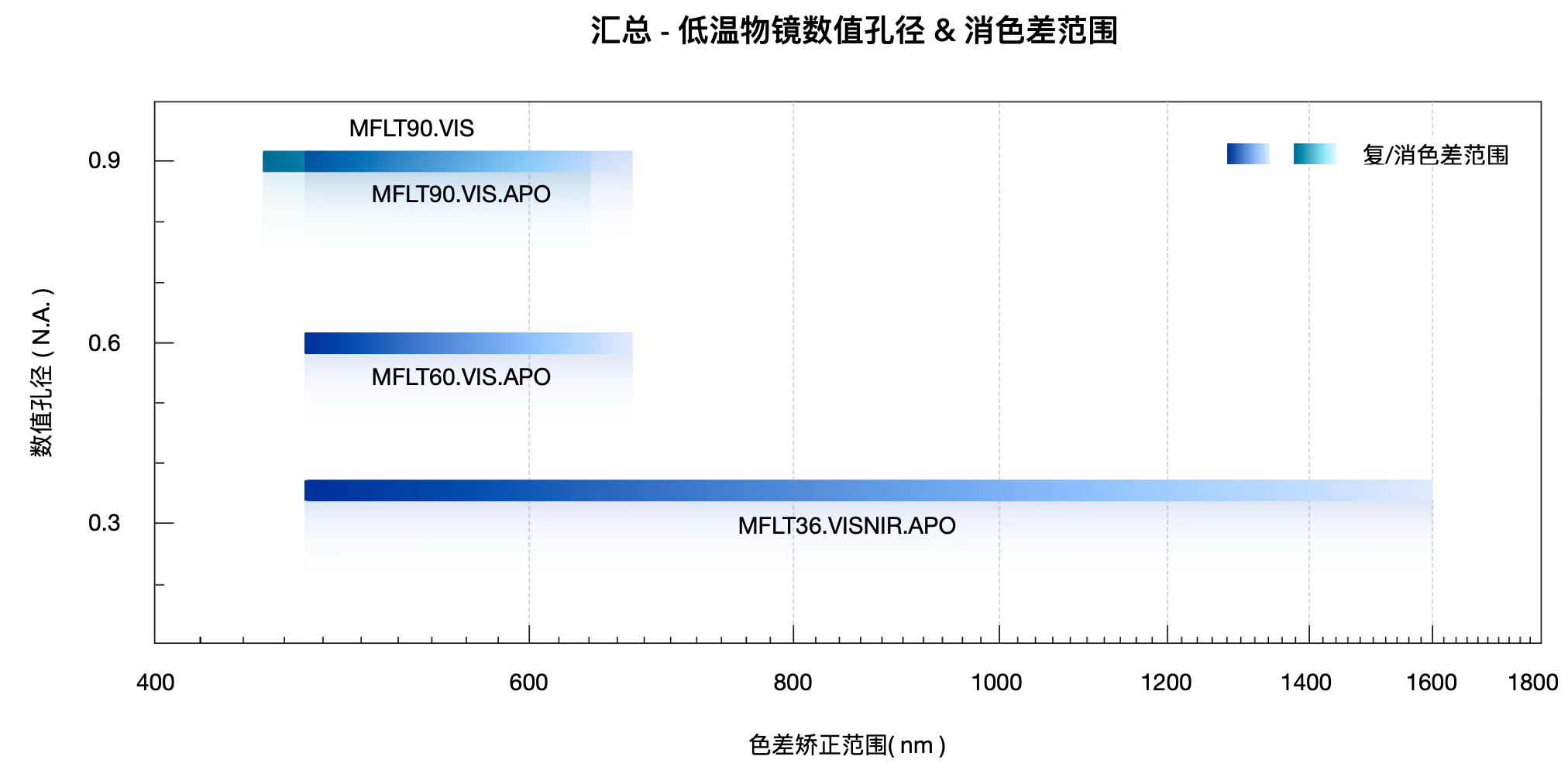

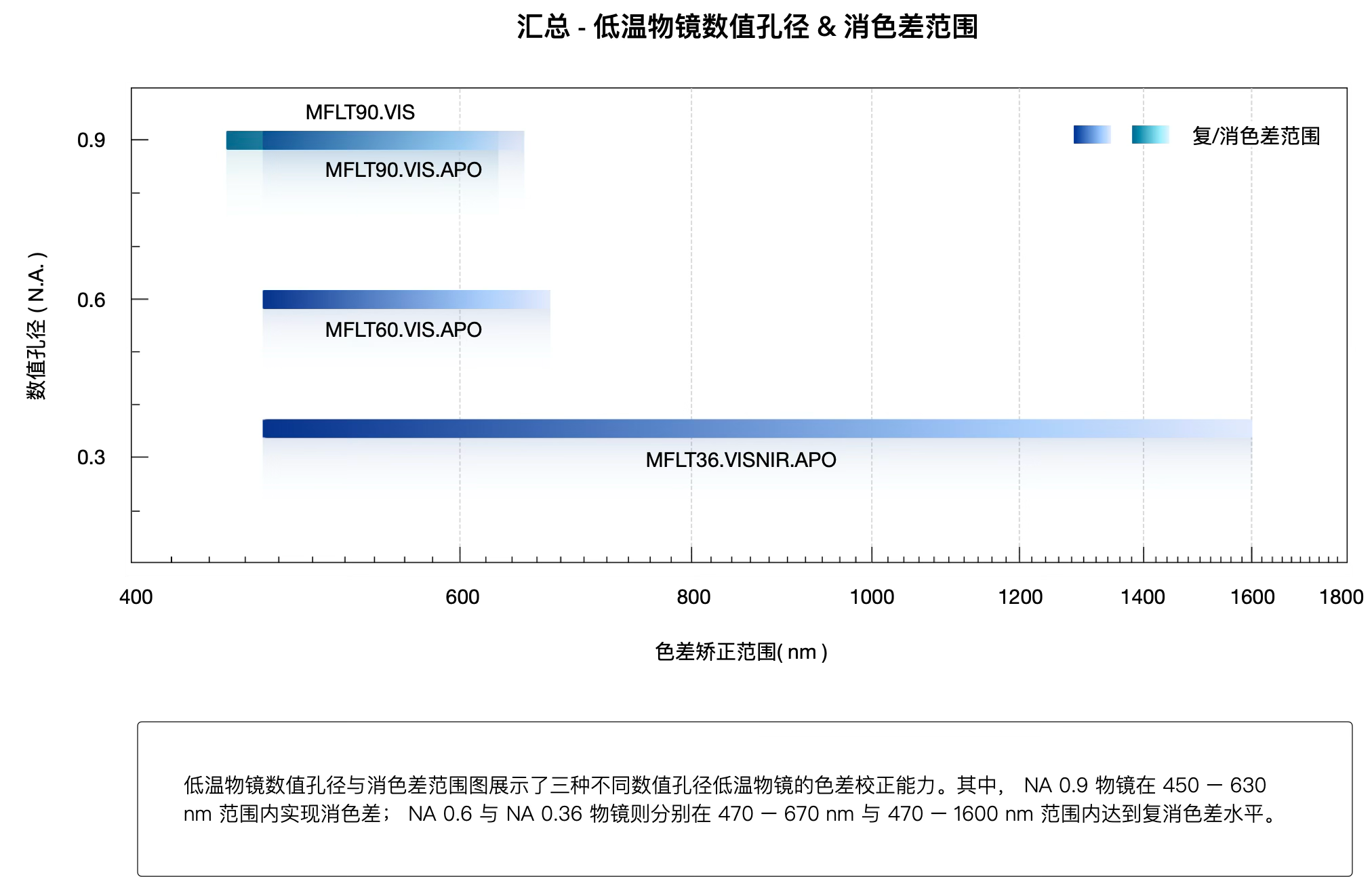

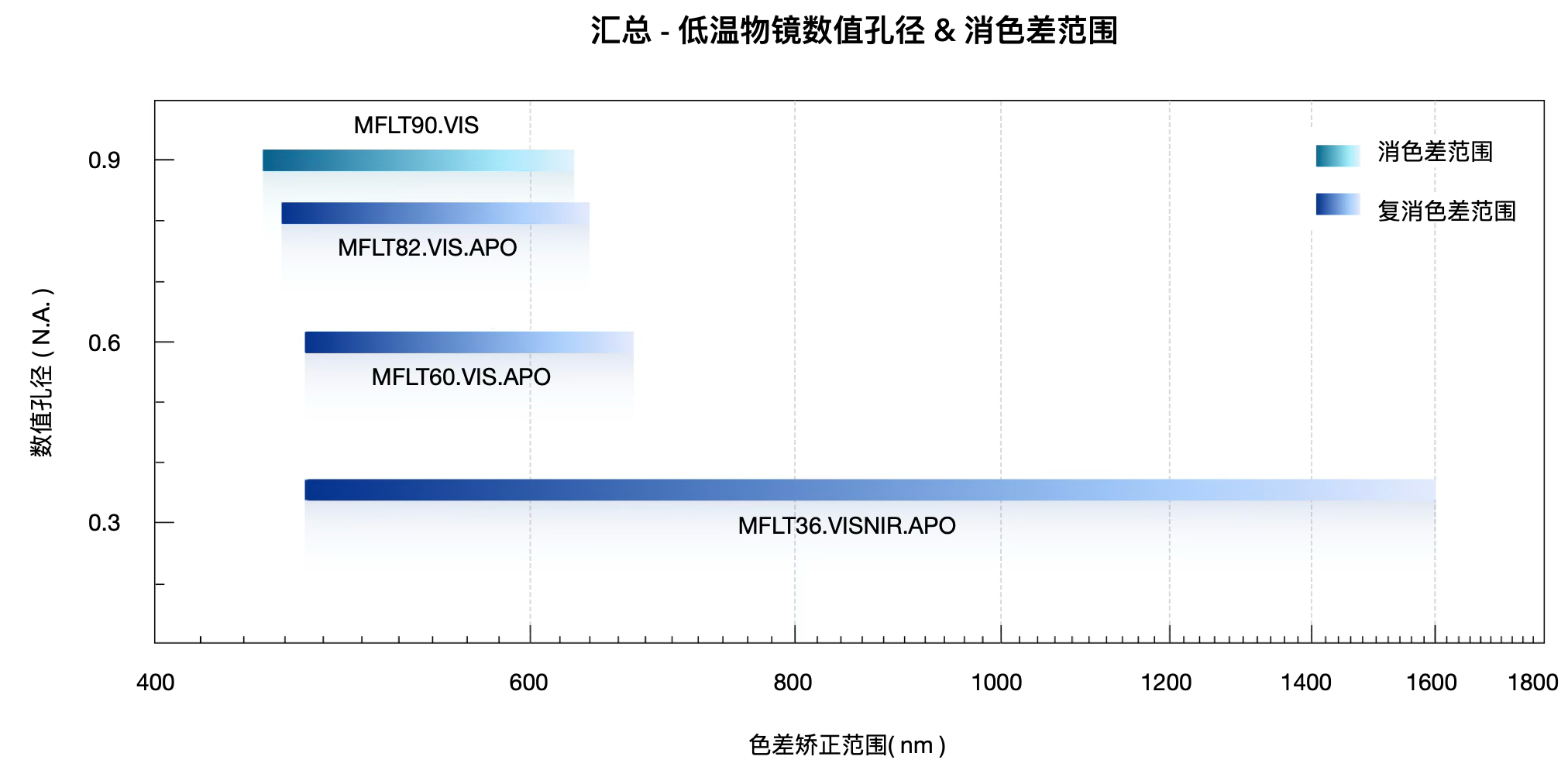

光学数据：复消色差

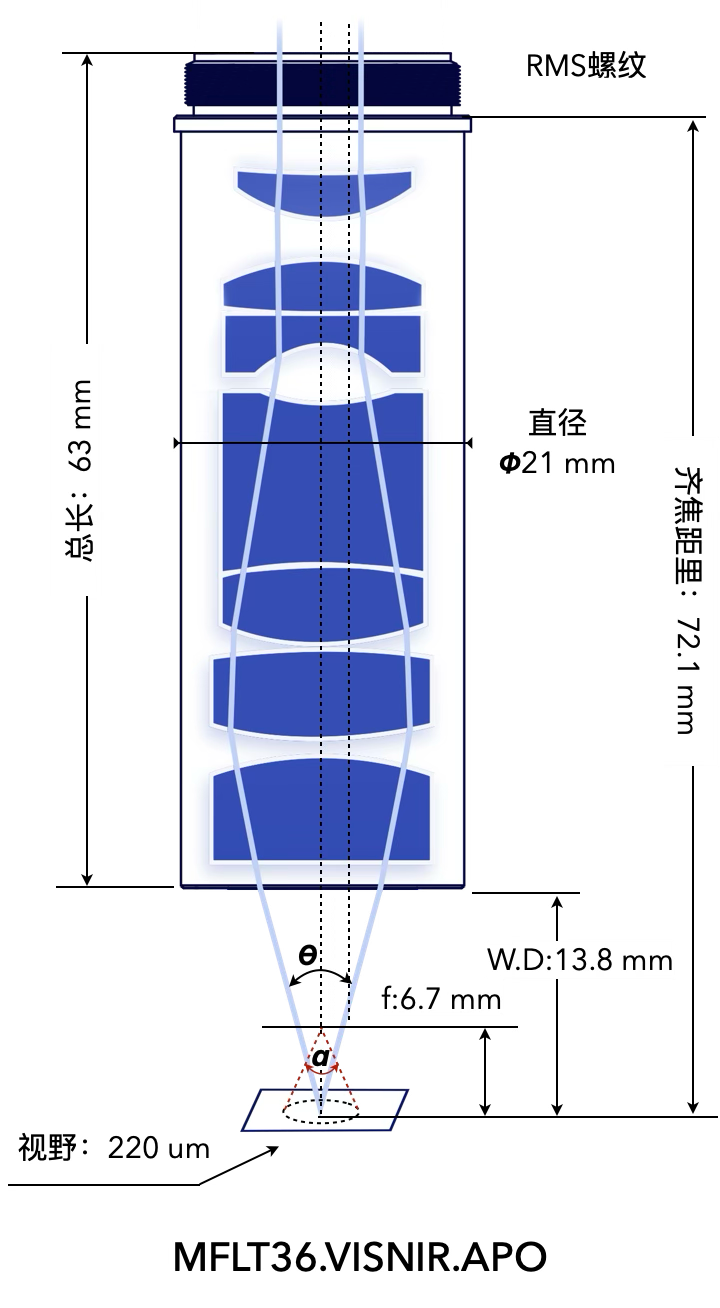

MFLT36.VISNIR.APO
宽波段复消色差，超长工作距离 & 大视野
核心参数
0.36
数值孔径 1, N.A.
∅ 220 μm
物镜视野 2, FOV
470 – 1600 nm
复消色差范围 3
490 – 1500 nm @ T > 80%
增透镀膜 4, A.R.
13.8 mm
工作距离, W.D.
6.7 mm
焦距 5, f
注释
1. 数值孔径, N.A. ：Numerical Aperture, N.A. = n·sin ( θ/2 ), n 是物镜与观察样本之间介质的折射率; θ是孔径
角，系统接收光线的最大锥角。该参数决定显微成像的分辨率，显微成像能清晰区分两个物点的最小距离为
d = 0.61 λ / N.A. (λ为光源波长);
2. 物镜视野, FOV: Field of View, 物镜焦平面上具有衍射极限成像质量的区域的直径;
3. 复消色差范围: 不同波长的光经过物镜后焦点会有变化 ( |df| ), 但只要该变化在焦深 ( △ = λ/2 × N.A.2 ) 范围
内, 则不影响成像质量。通常把 |df| < △ 对应的波长范围称为复消色差范围;
4. 增透镀膜, A.R. : Anti-reflective, 特定波长的光通过物镜后，T为出射光强与入射光强的百分比;
5. 焦距, f : Focal Length, 核心光学参数，光心到焦点的距离；计算各种光学指标时被大量使用。
– 光心（物镜光学中心）是光线通过时不偏折的“光学点”，为物镜的“坐标原点”;
– 焦点，平行光线经物镜折射后汇聚的点。

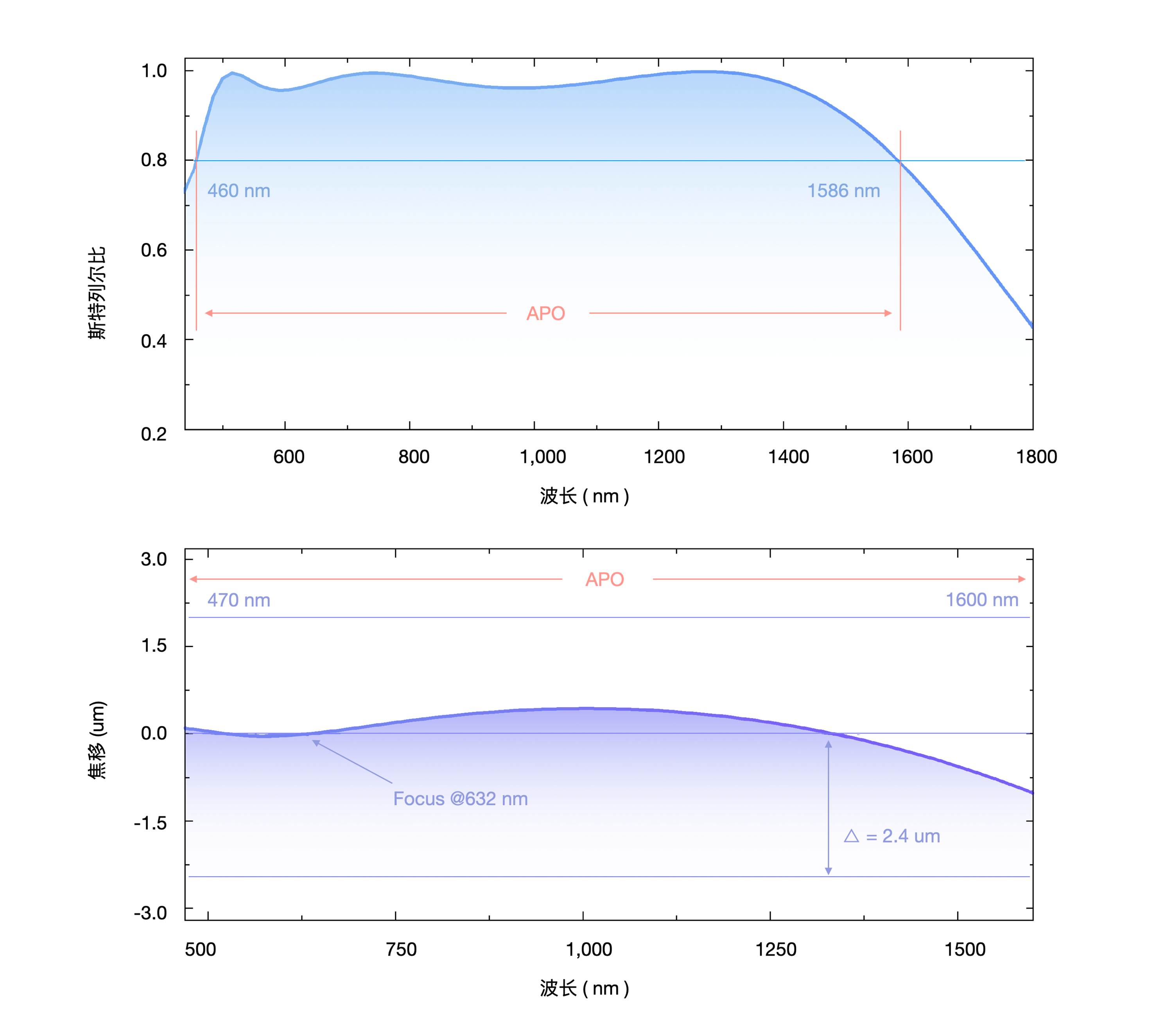

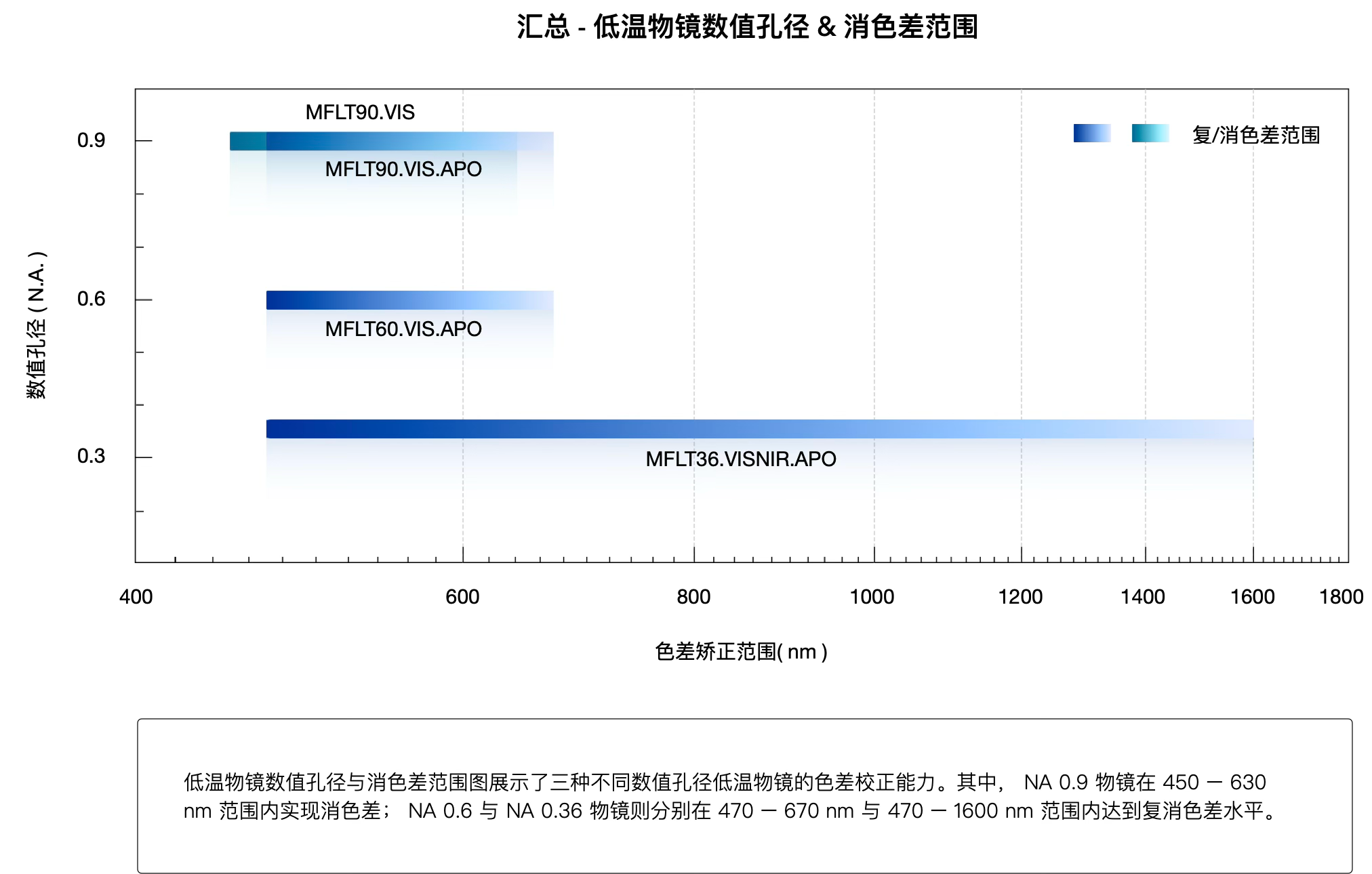

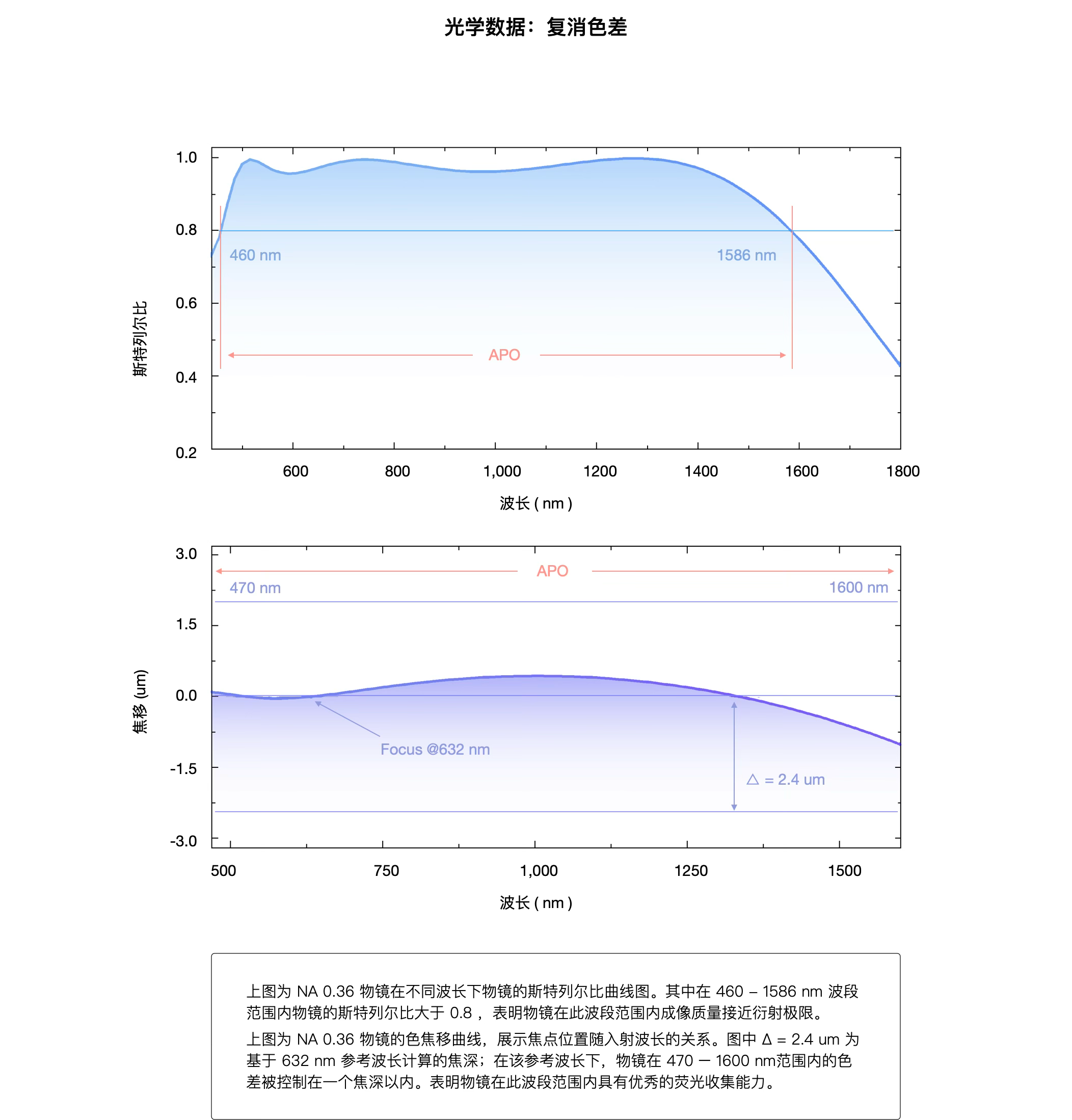

光学数据：复消色差

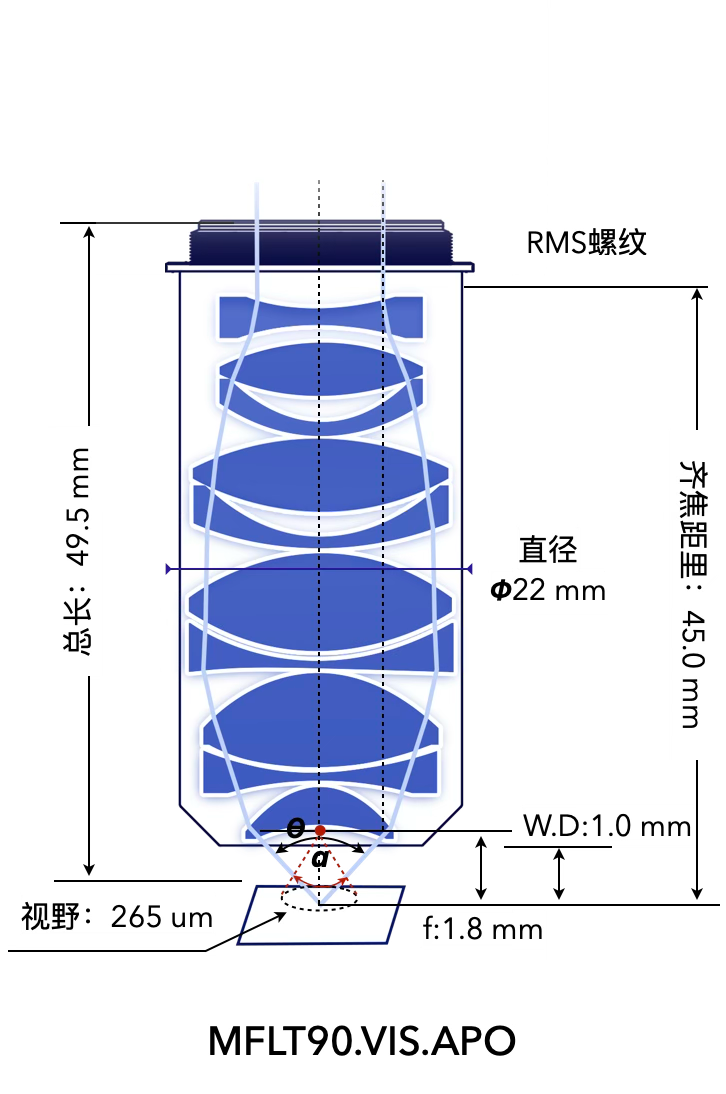

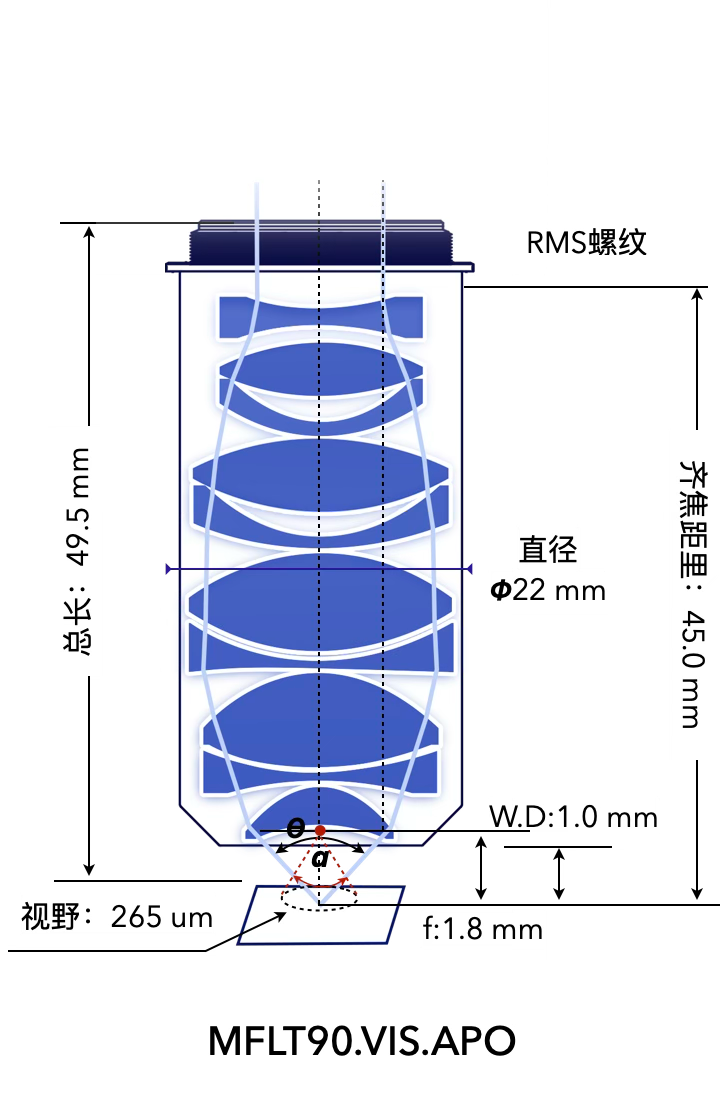

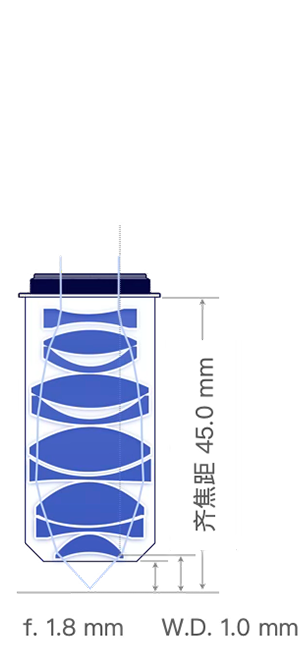

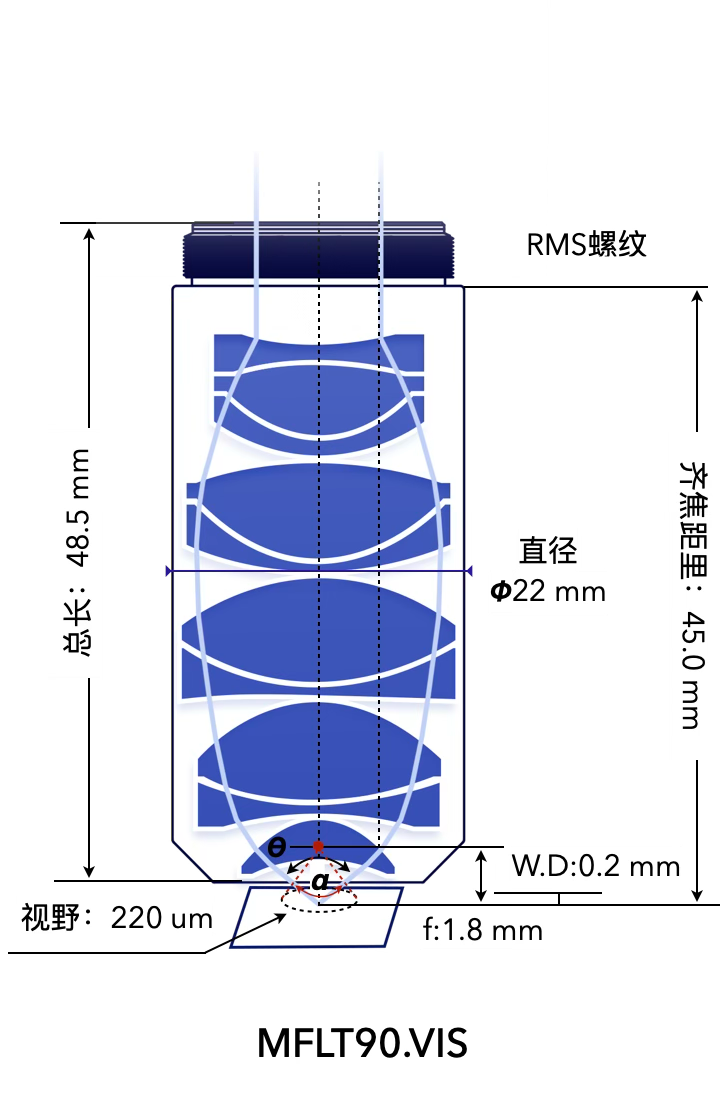

MFLT90.VIS
高数值孔径，大视野 & 紧凑外形设计
核心参数
0.9
数值孔径 1, N.A.
∅ 220 μm
物镜视野 2, FOV
450 – 630 nm
复消色差范围 3
400 – 750 nm @ T > 80%
增透镀膜 4, A.R.
0.2 mm
工作距离, W.D.
1.8 mm
焦距 5, f
注释
1. 数值孔径, N.A. ：Numerical Aperture, N.A. = n·sin ( θ/2 ), n 是物镜与观察样本之间介质的折射率; θ是孔径
角，系统接收光线的最大锥角。该参数决定显微成像的分辨率，显微成像能清晰区分两个物点的最小距离为
d = 0.61 λ / N.A. (λ为光源波长);
2. 物镜视野, FOV: Field of View, 物镜焦平面上具有衍射极限成像质量的区域的直径;
3. 消色差范围: 不同波长的光经过物镜后焦点会有变化 ( |df| ), 但只要该变化在焦深 ( △ = λ/2 × N.A.2 ) 范围
内, 则不影响成像质量。df λ1-λ2 < | △ |对应的波长范围 ( 其中λ1和λ2是工作波段的两端 ），称为消色差范围；
4. 增透镀膜, A.R. : Anti-reflective, 特定波长的光通过物镜后，T为出射光强与入射光强的百分比;
5. 焦距, f : Focal Length, 核心光学参数，光心到焦点的距离；计算各种光学指标时被大量使用。
– 光心（物镜光学中心）是光线通过时不偏折的“光学点”，为物镜的“坐标原点”;
– 焦点，平行光线经物镜折射后汇聚的点。

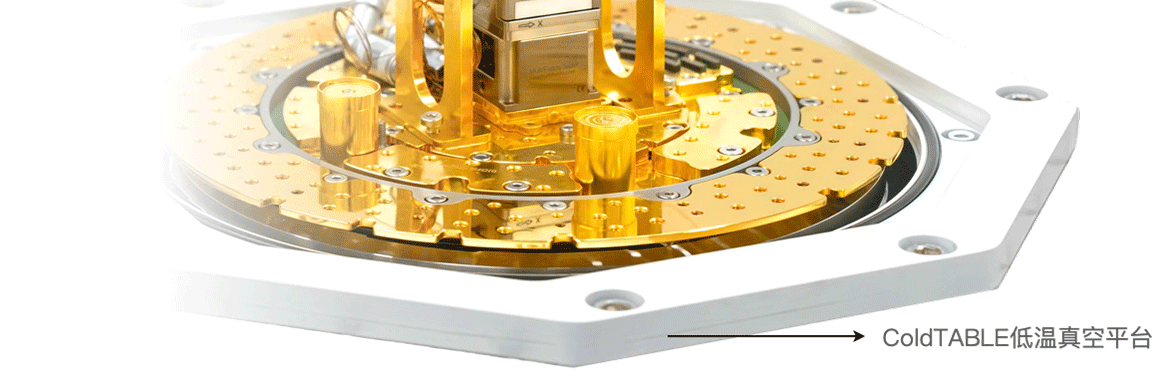

应用1

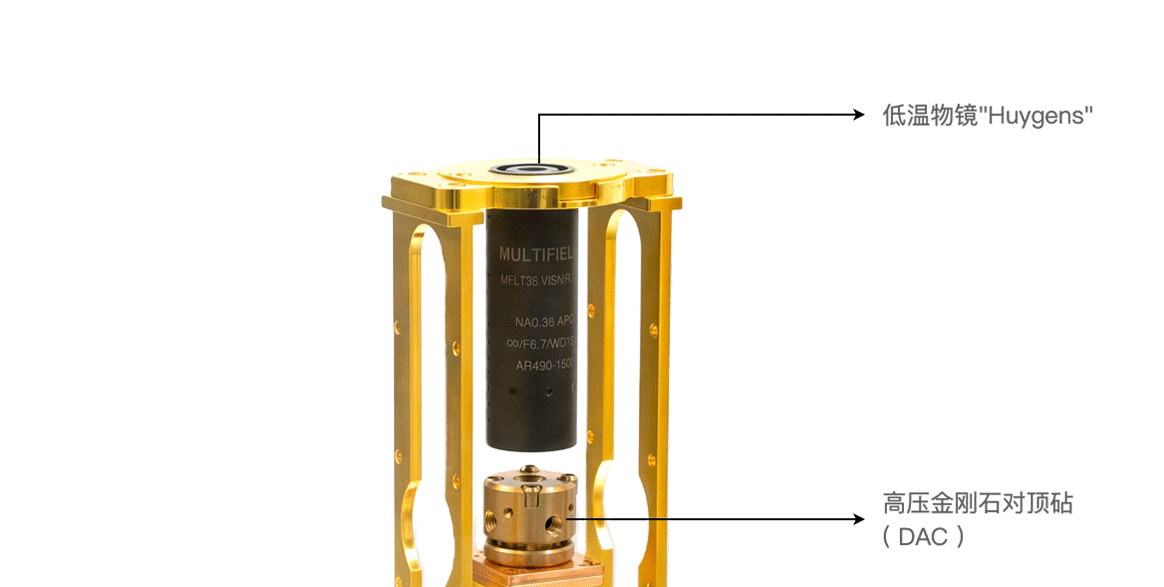

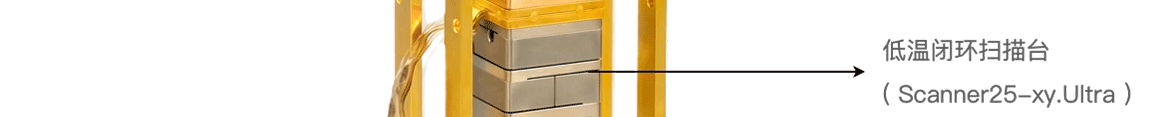

低温·高压下的荧光收集（长工作距离）

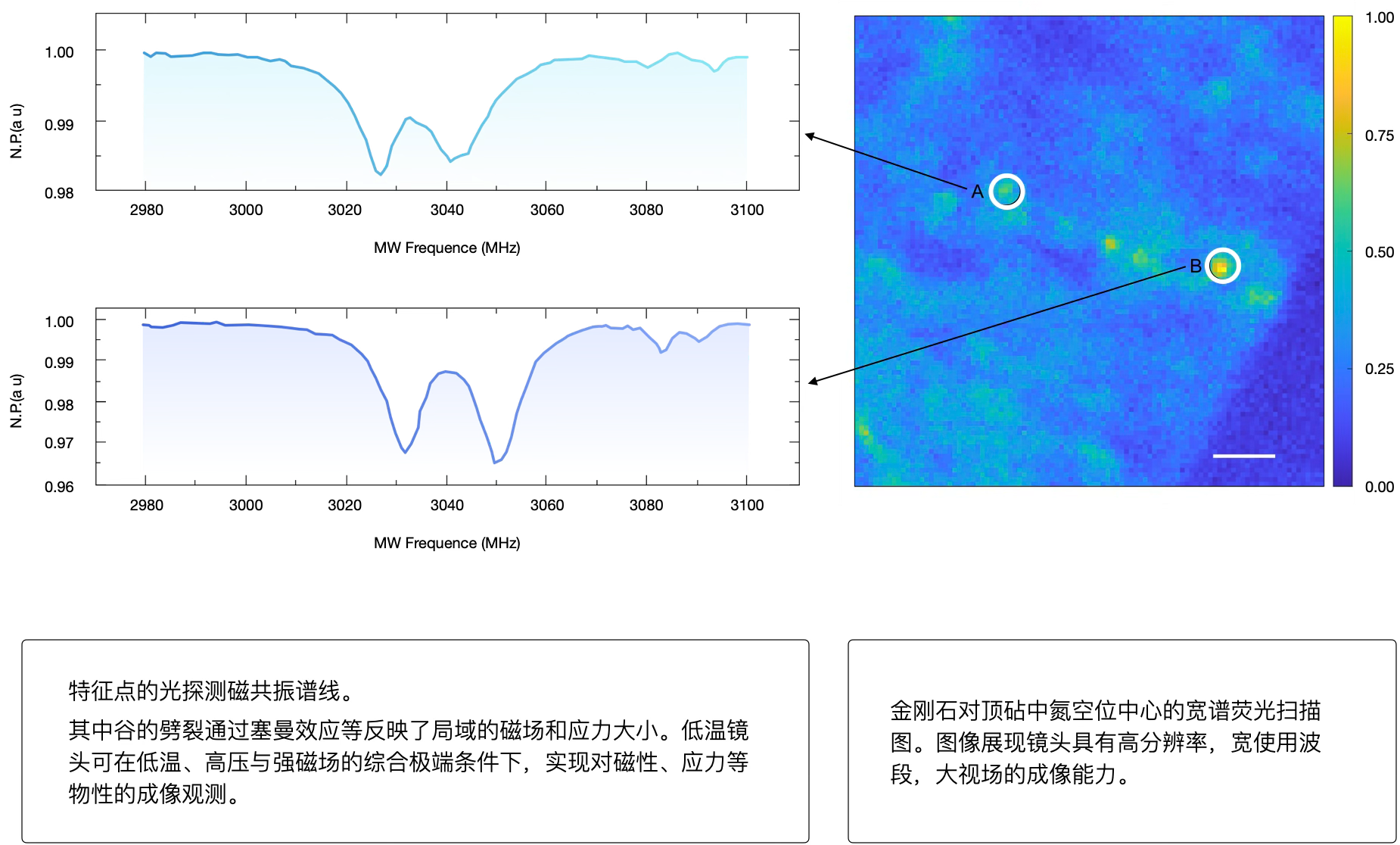

超高压下基于氮空位中心荧光分析
低温物镜型号
MFLT36.VISNIR.APO
物镜完全无磁结构，高真空兼容 & 宽波长消色差范围
超长工作距离
13.8 mm
光学的高压试验中，金刚石对砧结构要求更远的工作距离 W.D.
技术参数

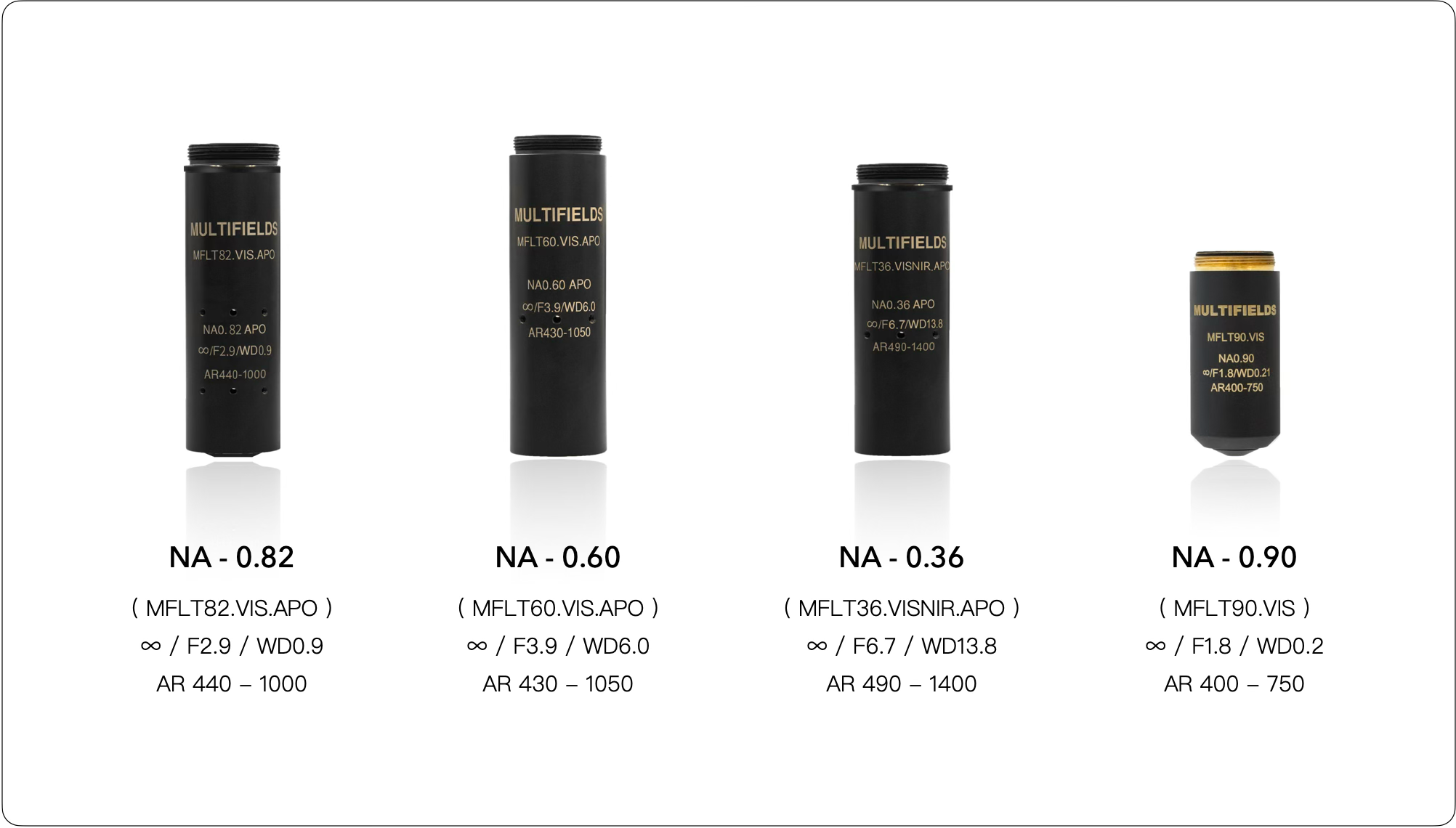

选择更适合的那款
MFLT60.VIS.APO
MFLT36.VISNIR.APO
MFLT90.VIS
➨ 工作环境
1工作温度
10 mK ~ 320 K
2最大工作磁场 1
18 Tesla
3工作压强
真空 ~ 1个标准大气压
➨ 光学指标
4数值孔径 ( N.A. ) 2
0.6
0.36
0.9
5增透膜范围 ( A.R. ) 3
T > 80 %
430 – 1050 nm
490 – 1500 nm
400 – 750 nm
6 ( 复 ) 消色差范围 4
470 – 670 nm
470 – 1600 nm
450 – 630 nm

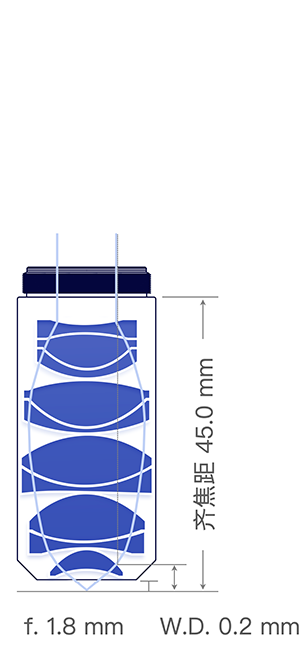

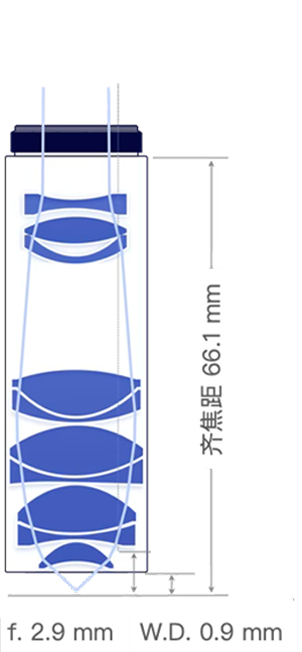

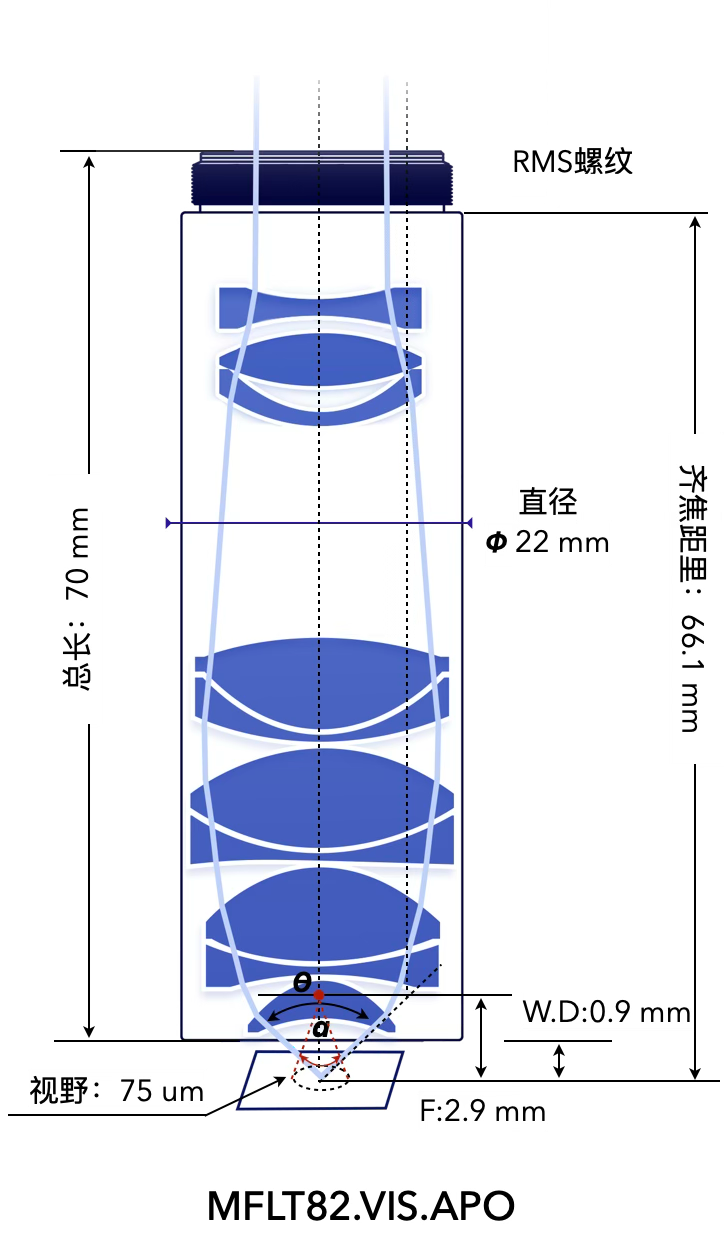

7成像距离
焦距 ( f ) 5
工作距离 ( W.D. ) 6
齐焦距
3.9 mm
6.0 mm
72.1 mm
6.7 mm
13.8 mm
72.1 mm
1.8 mm
0.2 mm
45 mm
8物镜视野 7
∅ 120 μm
∅ 220 μm
∅ 220 μm
9入瞳直径 8
∅ 4.7 mm
∅ 4.8 mm
∅ 3.2 mm
10放大倍率 9
×51
×30
×111
➨ 物理尺寸

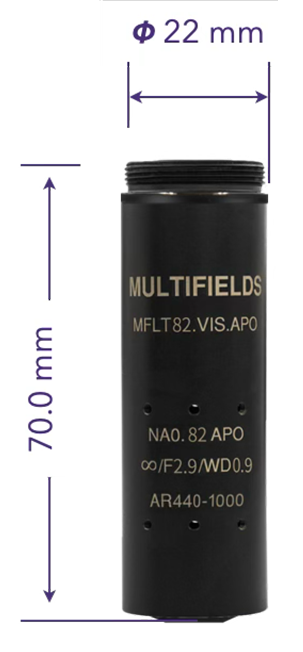

11外形尺寸
最大直径 × 长度

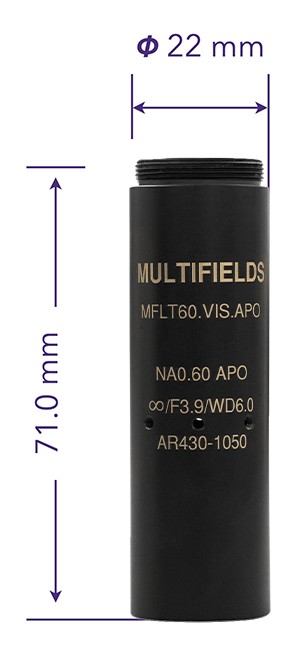

MFLT60.VIS.APO,
∅ 22.0 mm / 71.0 mm

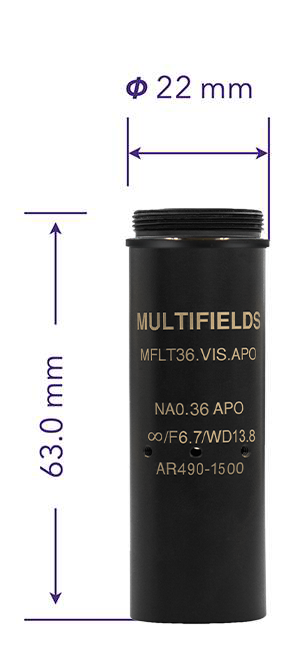

MFLT36.VISNIR.APO,
∅ 21.0 mm / 63.0 mm

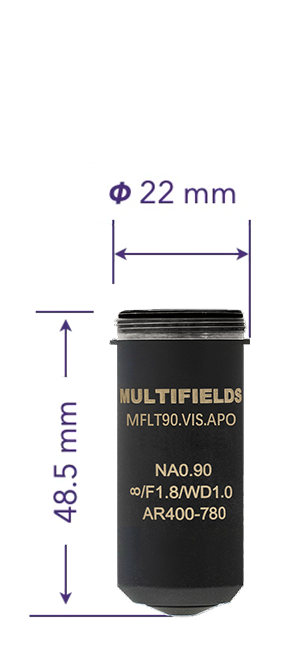

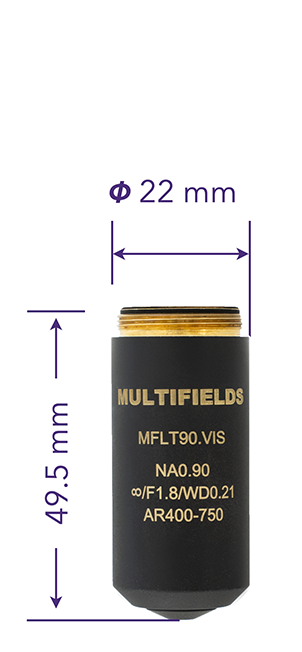

MFLT90.VIS,
∅ 22.0 mm / 49.5 mm
12质量
76.5 g
69.0 g
104.0 g
13材质
钛合金
钛合金
铜合金
14螺纹接口
RMS ( WJ4 / 5 ”x 1 / 36″ )
15存储条件
室温无尘环境 RH < 40%
1. 实测过的最大磁场；由于物镜为完全无磁材料，理论上可以在更大磁场下工作；
2. 数值孔径, N.A. : Numerical Aperture, N.A. = n·sin (θ/2), n 是物镜与观察样本之间介质的折射率；θ 是孔径角，系统接收光线的最大锥角。该参数决定显微成像的分辨率，显微成像能清晰区分
两个物点的最小距离为 d = 0.61 λ / N.A. ( λ 为光源波长 )；
3. 增透镀膜, A.R. : Anti-reflective, 特定波长的光通过物镜后，T为出射光强与入射光强的百分比；
4. 复消色差范围: 不同波长的光经过物镜后焦点会有变化 ( |df| ), 但只要该变化在焦深 ( △ = λ/2 x N.A.2 ) 范围内, 则不影响成像质量。通常把 |df| < △ 对应的波长范围称为复消色差范围；
5. 焦距, f : Focal Length, 核心光学参数，光心到焦点的距离；计算各种光学指标时被大量使用；
– 光心（ 物镜光学中心 ）是光线通过时不偏折的“光学点”，为物镜的“坐标原点”；
– 焦点，平行光线经物镜折射后汇聚的点。
6. 工作距离, W.D. : Working Distance，当样品清晰对焦时，物镜的机械前端面（即保护前透镜的金属外壳最低点）到样品表面的垂直距离；
7. 物镜视野, FOV: Field of View, 物镜焦平面上具有衍射极限成像质量的区域的直径；
8. 入瞳直径 : Entrance Pupil Diameter，无阻碍通过物镜的平行入射光线的最大直径；
9. 放大倍率 : Magnification，物镜本身的出射光为平行光原则上无法直接成像，实际使用时需要搭配管镜完成成像；该放大倍率为搭配 200 mm 焦距的管镜时的放大倍率。
产品资料
下载列表
产品声明
规格参数

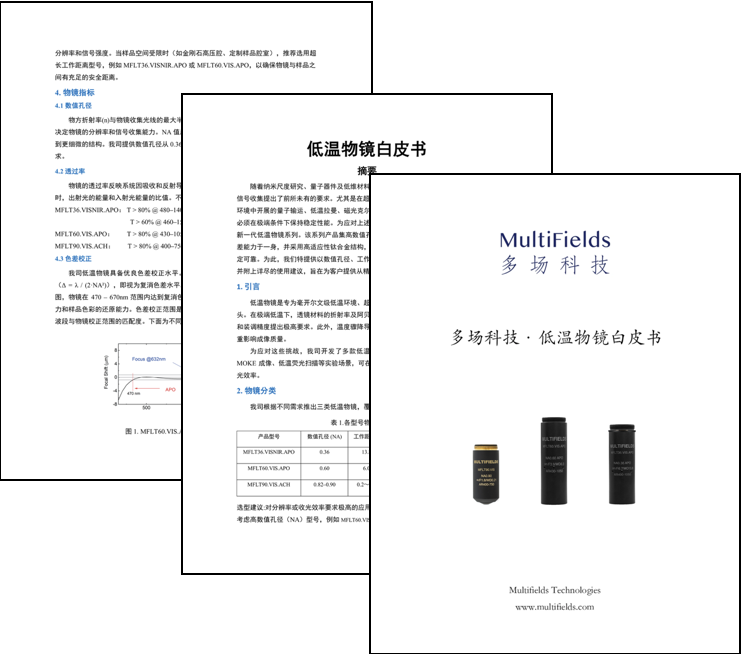

低温物镜 Huygens 产品手册
