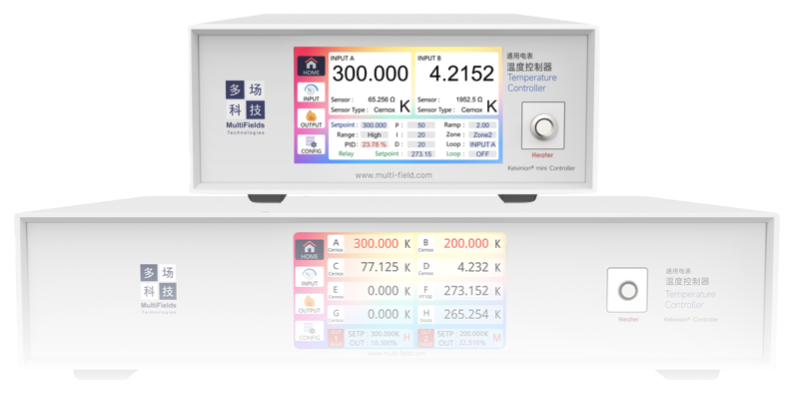

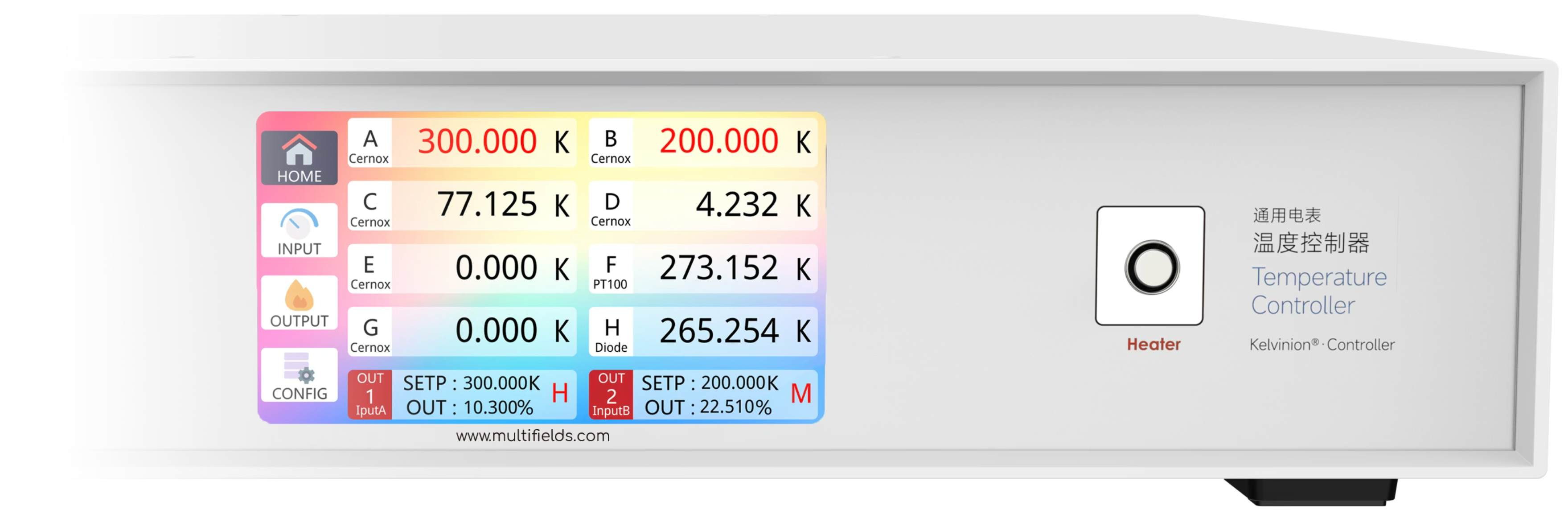

Kelvinion 系列
温度测量和控制全能型选手
1 nA 最小激励电流，最高 1 mK 的测量和控温分辨率
300 mK
最低测量和控制温度
1 mK
温度测量和控温分辨率
1000 条
温度定标曲线
100 W / 50 W / 0.1 W / 0.1 W
最多4路控温通道
实时精准测温 & 控温
业界领先的温度测量分辨率，支持多达8路独立测温通道

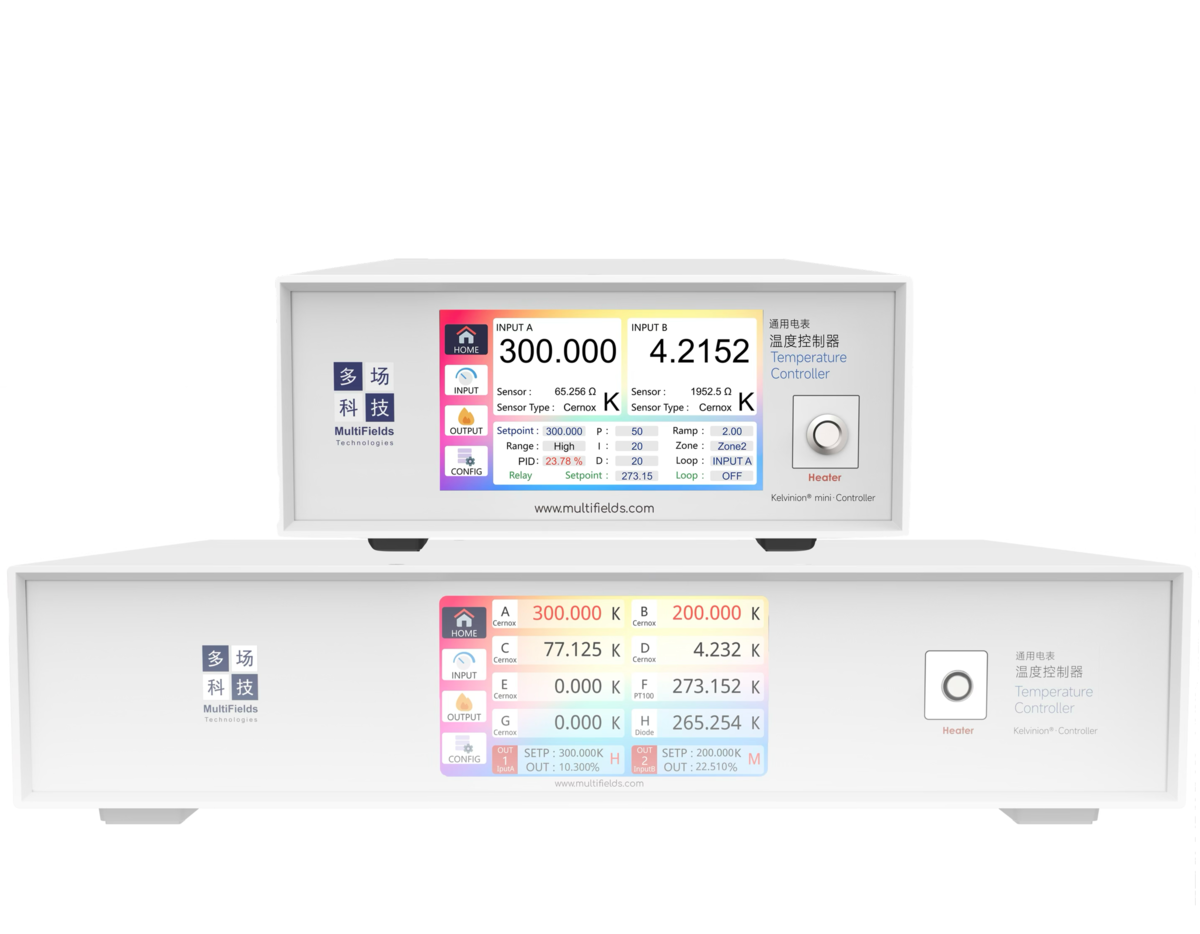

全能型 & 紧凑型
只需要根据测量和控温通道数量来选择最合适的温控仪型号
功能1，温度监视
Kelvinion
8 独立通道
8个测温通道相互独立，每个通道温度读取速率均为 10 Hz

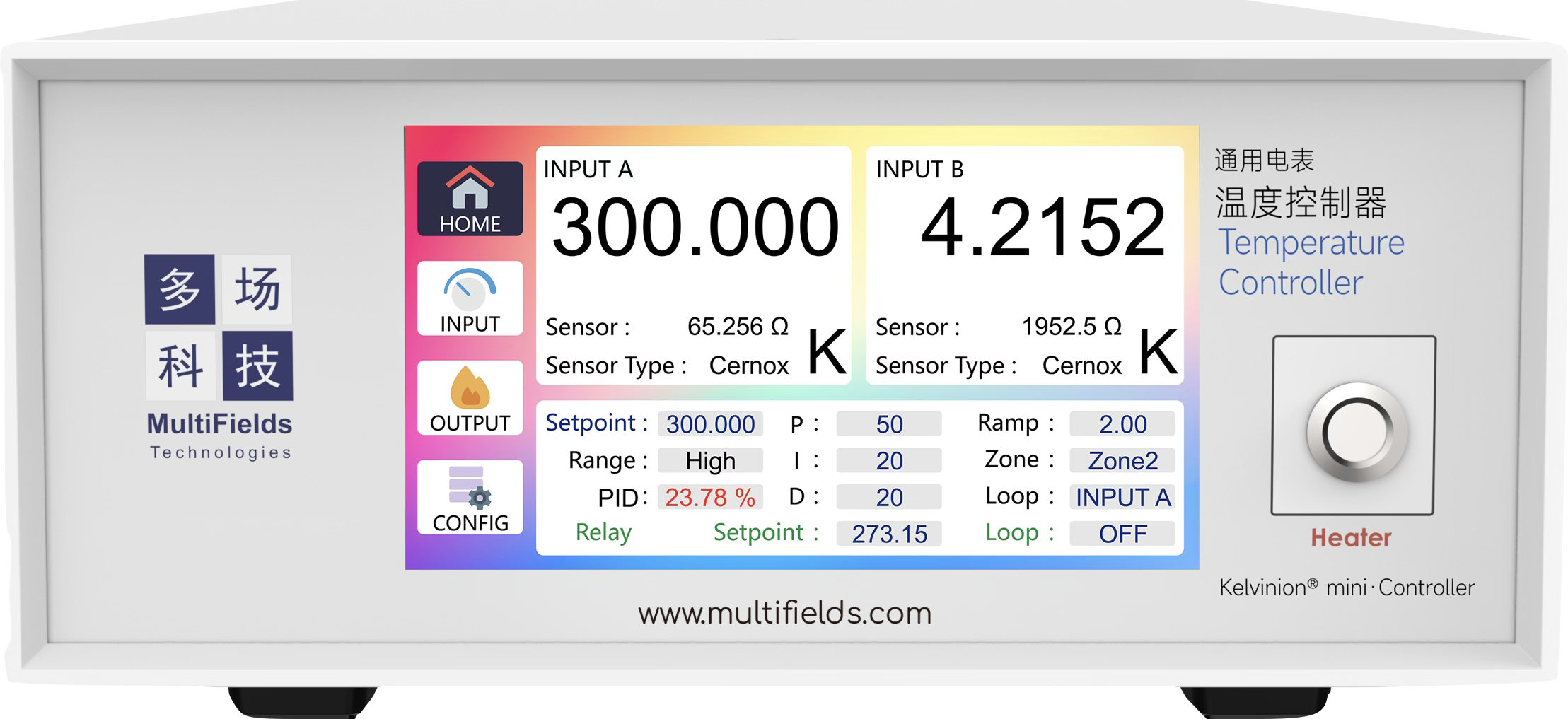

Kelvinion mini
2 独立通道
2个测温通道相互独立，每个通道温度读取速率均为 10 Hz
功能2，加热控温
Kelvinion
Kelvinion mini
加热通道 1 / 2
100 W / 50 W
电流源加热; 3量程
加热通道 3 / 4
0.1 W / 0.1 W
电压源加热; 16 位 DAC 精度
加热通道 1
100 W
电流源加热; 3 量程
加热通道 2
0.1 W
电压源加热; 16 位 DAC 精度
使用 & 服务支持
完善的使用和服务支持助力用户快速上手
详细技术参数
➨ 温度读取 (传感器输入通道与控制电路电学隔离)
1通道数量
Kelvinion 温控仪
8路 独立测量通道
Kelvinion mini 温控仪
2路 独立测量通道

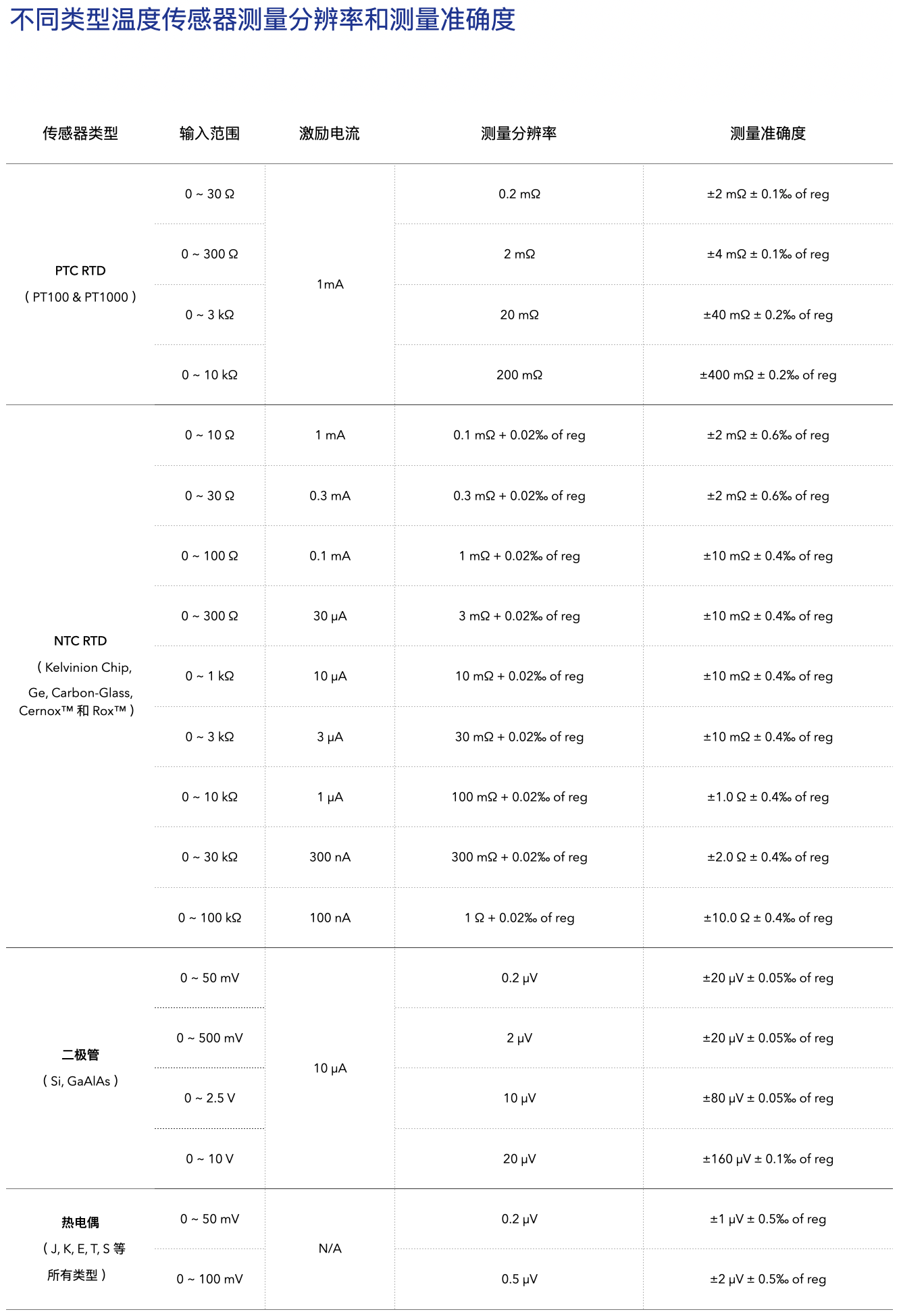

2温度传感器
类型
显示
电阻型
KChip, PT100, PT1000, Ge, Carbon-Glass, Cernox™ 和 Rox™
二极管
Si, GaAlAs
热电偶
J, K, E, T, S等所有类型热电偶
Ω / V / K / ℃
3电阻量程
电阻
(电阻型温度计)
电压
(二极管 & 热电偶)
温度
0.1 mΩ ~ 100 kΩ
100 nV ~ 10 V
0.3 K ~ 1,600 K
(依赖传感器类型)
5激励类型
电阻型
二极管
热电偶
幅度恒定方向交替的电流激励
固定幅度和方向的电流激励
N/A
6数据刷新速率
10 次/秒
7温度定标曲线
1,000 条存储 (单条曲线最大400个点)
➨ 控温方式 1，内置功率源
8控温通道
通道数量
功率源类型
控温原理
电学接头
控温方式
Kelvinion 温控仪，4 通道
通道 1 : Heater A
通道 2 : Heater B
通道 3 : Analog Output 1
通道 4 : Analog Output 2
Kelvinion mini 温控仪，2 通道
通道 1 : Heater
通道 2 : Analog Output
* 控温通道与测量电路隔离，与机箱外壳共地，不能与机箱外壳短路
Kelvinion 温控仪
通道 1 / 通道 2 / 通道 3 / 通道 4
可调直流电流源 / 可调直流电流源 / 可调直流电压源 / 可调直流电压源
Kelvinion mini 温控仪
通道 1 / 通道 2
可调直流电流源 / 可调直流电压源
电阻加热
方式 1 – 闭环PID
内置PID参数自整定算法
P: -10000 ~ 10000; 设置分辨率0.01
I: -10000 ~ 10000; 设置分辨率0.01
D: -10000 ~ 10000 %; 设置分辨率0.01 %
方式 2 – 手动模式
0 ~ 100 % 加热功率; 手动设置, 分辨率0.01 %
9数模转换
16 位
10加热功率
最大功率
最大激励源
最大限幅
Kelvinion 温控仪
通道 1 / 通道 2 / 通道 3 / 通道 4
50 W / 1 W / 1 W / 0.1 W
Kelvinion mini 温控仪
通道 1 / 通道 2
50 W / 0.1 W
Kelvinion 温控仪
通道 1 / 通道 2 / 通道 3 / 通道 4
1.4 A / 1 A / ± 10 V / ± 10 V
Kelvinion mini 温控仪
通道 1 / 通道 2
1 A / ± 10 V
Kelvinion 温控仪
通道 1 / 通道 2 / 通道 3 / 通道 4
50 V / 50 V / ± 0.01 A / ± 0.01 A
Kelvinion mini 温控仪
通道 1 / 通道 2
50 V / ± 0.01 A
11加热器阻值
Kelvinion 温控仪
通道 1 : 电阻 10 Ω ~ 100 Ω
通道 2 : 电阻 10 Ω ~ 100 Ω
通道 3 : 电阻 > 1000 Ω
通道 4 : 电阻 > 1000 Ω
Kelvinion mini 温控仪
通道 1 : 电阻 10 Ω ~ 100 Ω
通道 2 : 电阻 > 1000 Ω
*上述加热器阻值为推荐使用阻值，在推荐阻值范围内输出功率最大，用户可根据实际情况调整阻值范围
12功率量程
Kelvinion 温控仪
通道 1 : 3个, 100 W / 10 W / 1 W
通道 2 : 3个, 50 W / 5 W / 0.5 W
通道 3 : 1个, 0.1 W
通道 4 : 1个, 0.1 W
Kelvinion mini 温控仪
通道 1 : 3个, 100 W / 10 W / 1 W
通道 2 : 1个, 0.1 W
13保护功能
加热器短路 & 断路检测; 温度超限保护
14Zone模式
5个温度区间可独立设置PID和功率量程
15设置变温速率
0.1 K/min ~ 20 K/min
➨ 控温方式 2，输出开关量 (外接功率源)
16温控通道
数量
参数
Kelvinion 温控仪
2 通道, Relay 1 & Relay 2
Kelvinion mini 温控仪
1 通道, Relay
最高耐压30 V, 最大电流5 A

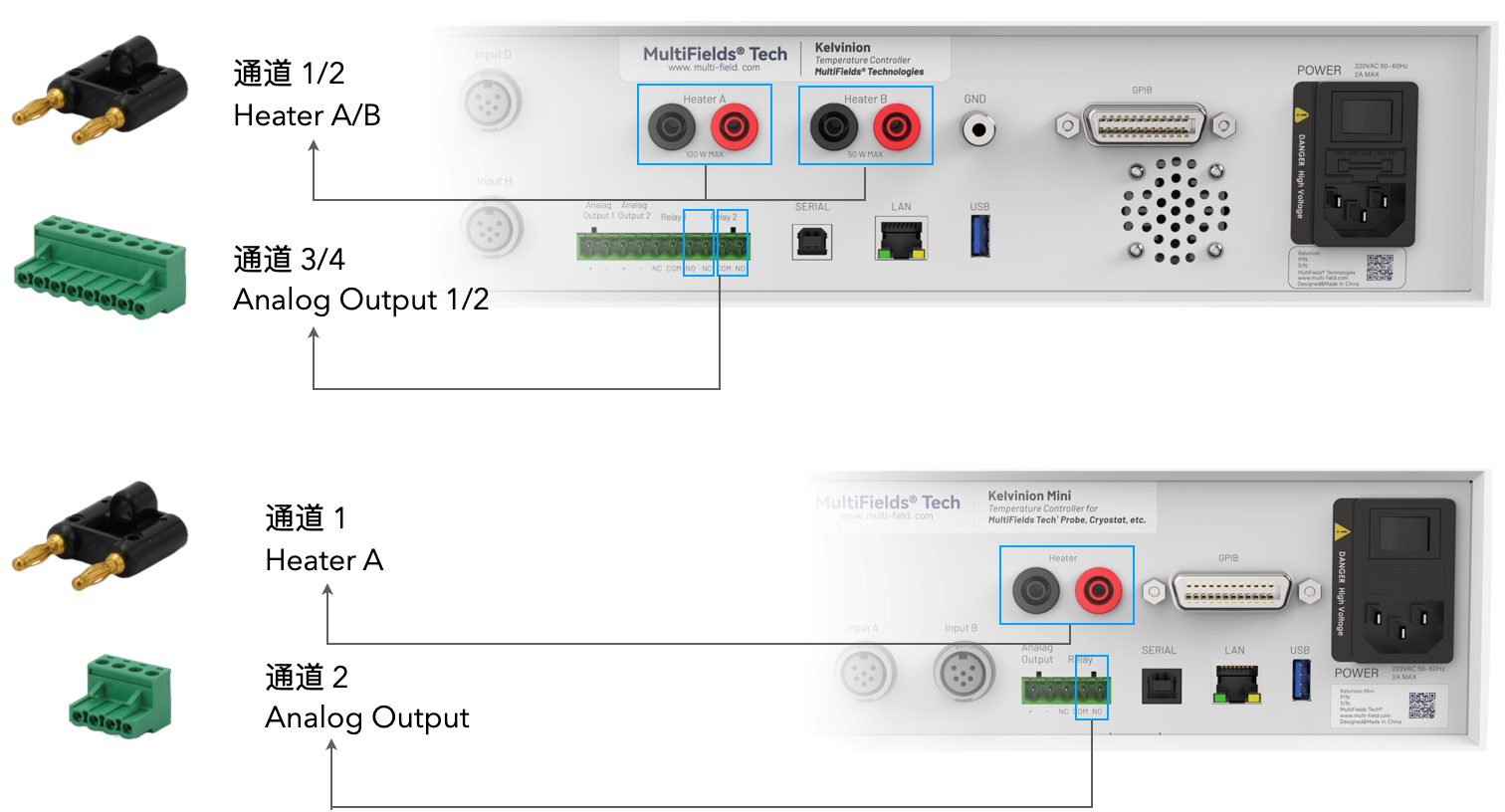

17连接端口
电学连接
端口
“外接功率源”接入 Kelvinion & Kelvinion mini, 通过 Kelvinion & Kelvinion mini 连接到控温系统的加热器
18控温原理
原理

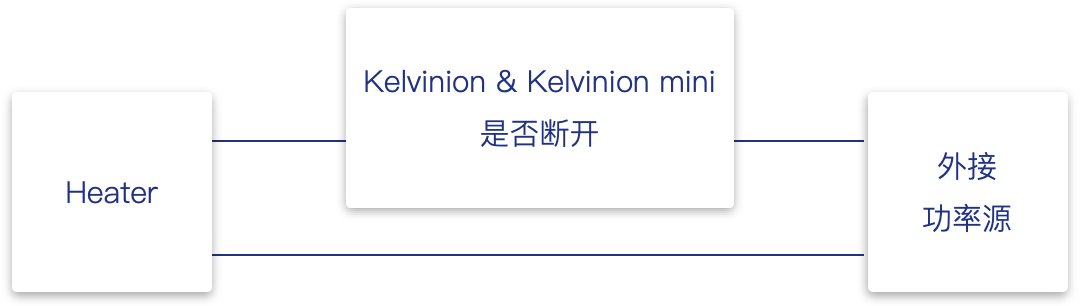

电学连接图
“外接功率源”持续工作，
温度超过目标值时，Kelvinion & Kelvinion mini 自动断开“外接功率源”和加热器连接;
温度未达目标值时，Kelvinion & Kelvinion mini 保持“外接功率源”和加热器连接，继续加热;
➨ 安装 & 使用

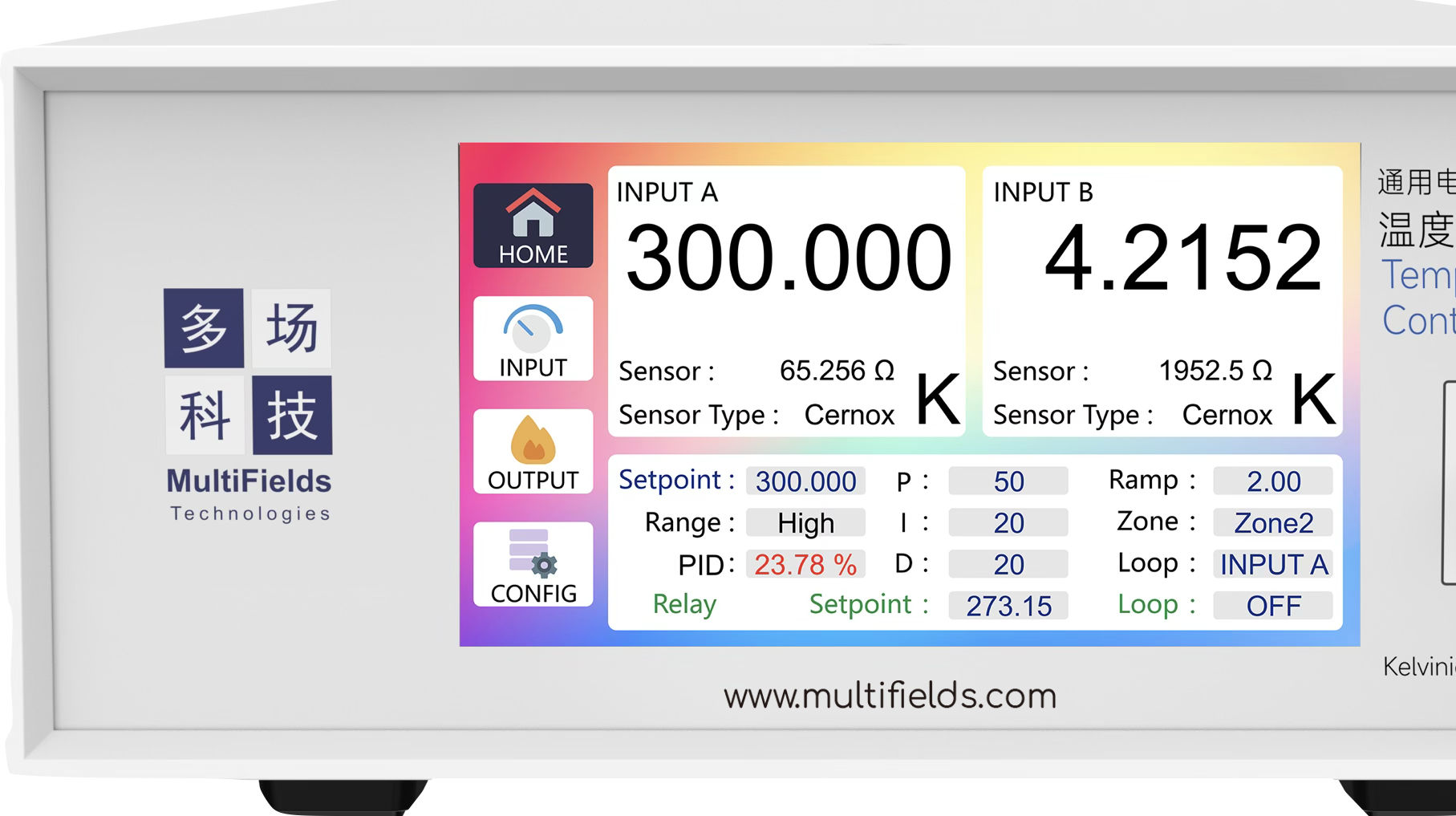

19显示
5.0 英寸电容触控屏

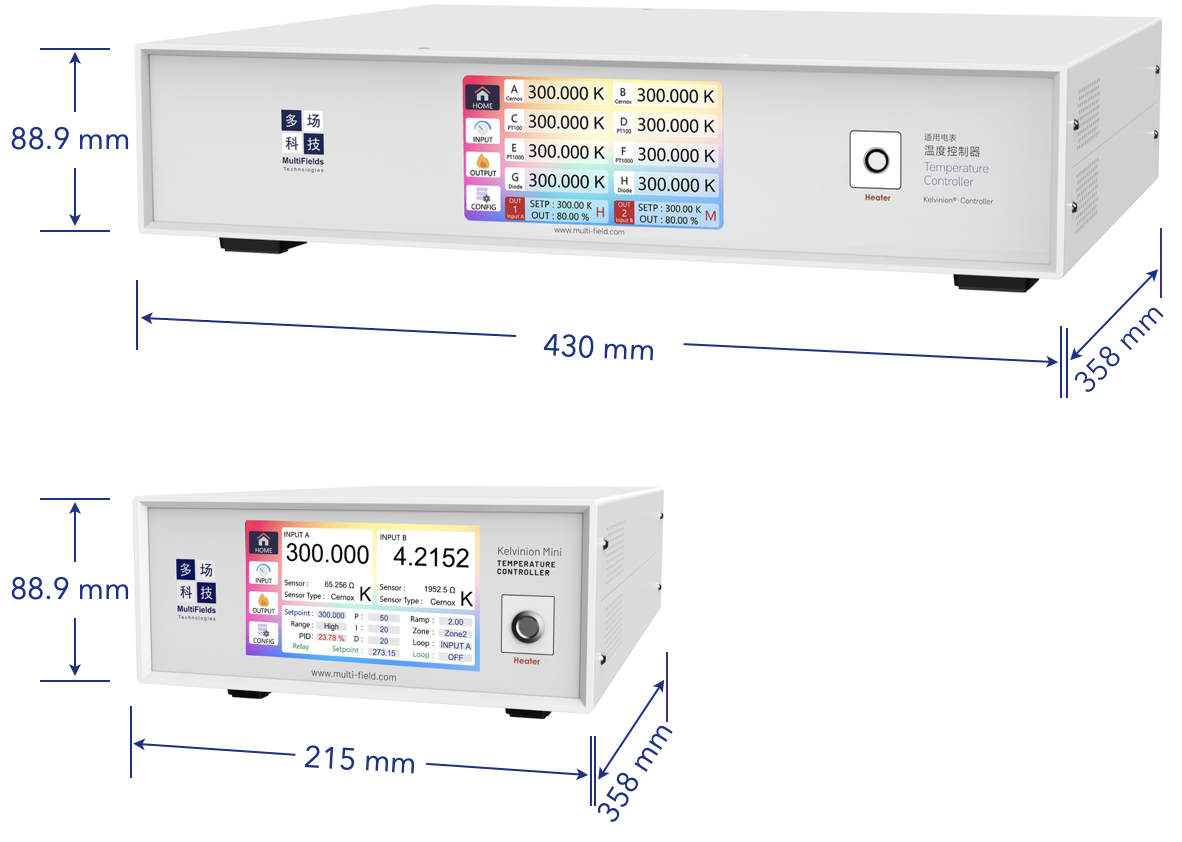

20尺寸
2U 标准机箱高度
Kelvinion 温控仪
430 mm * 88.9 mm * 358 mm
Kelvinion mini 温控仪
215 mm * 88.9 mm * 358 mm
21通讯
串口, GPIB, LAN
22USB
USB Device 模式
支持通过连接电脑导入/导出定标曲线，内置 16 M 存储空间
USB Host 模式
支持通过外接U盘导入/导出定标曲线
支持通过外接U盘升级固件
23安全保护
加热器短路 & 断路保护; 温度超限保护; 电源接地检测
24电源
电源规格
最高功率
100-240 V / 50 & 60 Hz 宽电压范围输入
Kelvinion 温控仪
200 W
Kelvinion mini 温控仪
150 W
25认证
CE, RoHS
