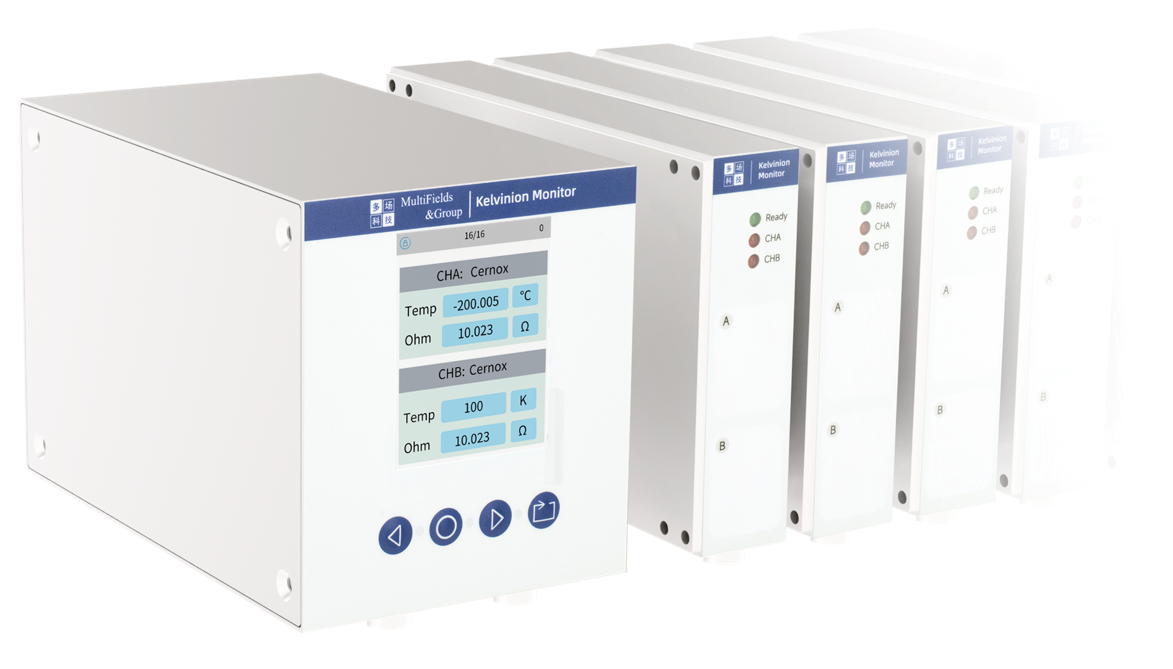

Kelvinion Monitor
模块化温度监视器
用户可自定义选配 2-32 路独立测温通道
32 路独立通道
单台仪表用户可配置的通道数量
10 次
各通道每秒采样速率
300 mK
最低测量温度
1 mK
温度测量分辨率
实时精准测温
业界领先的温度测量分辨率，最多支持 32 路独立测温通道
应用1

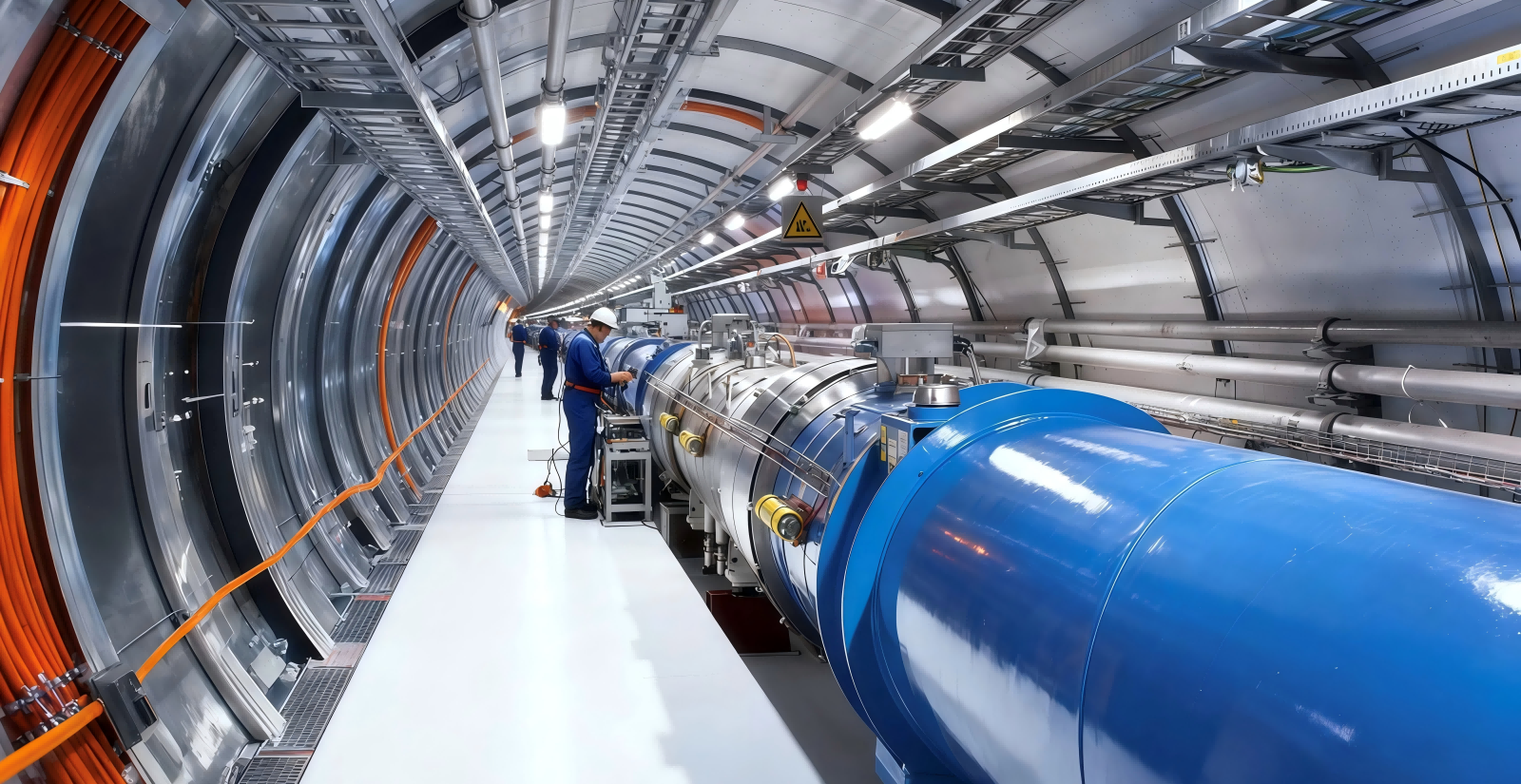

大科学装置

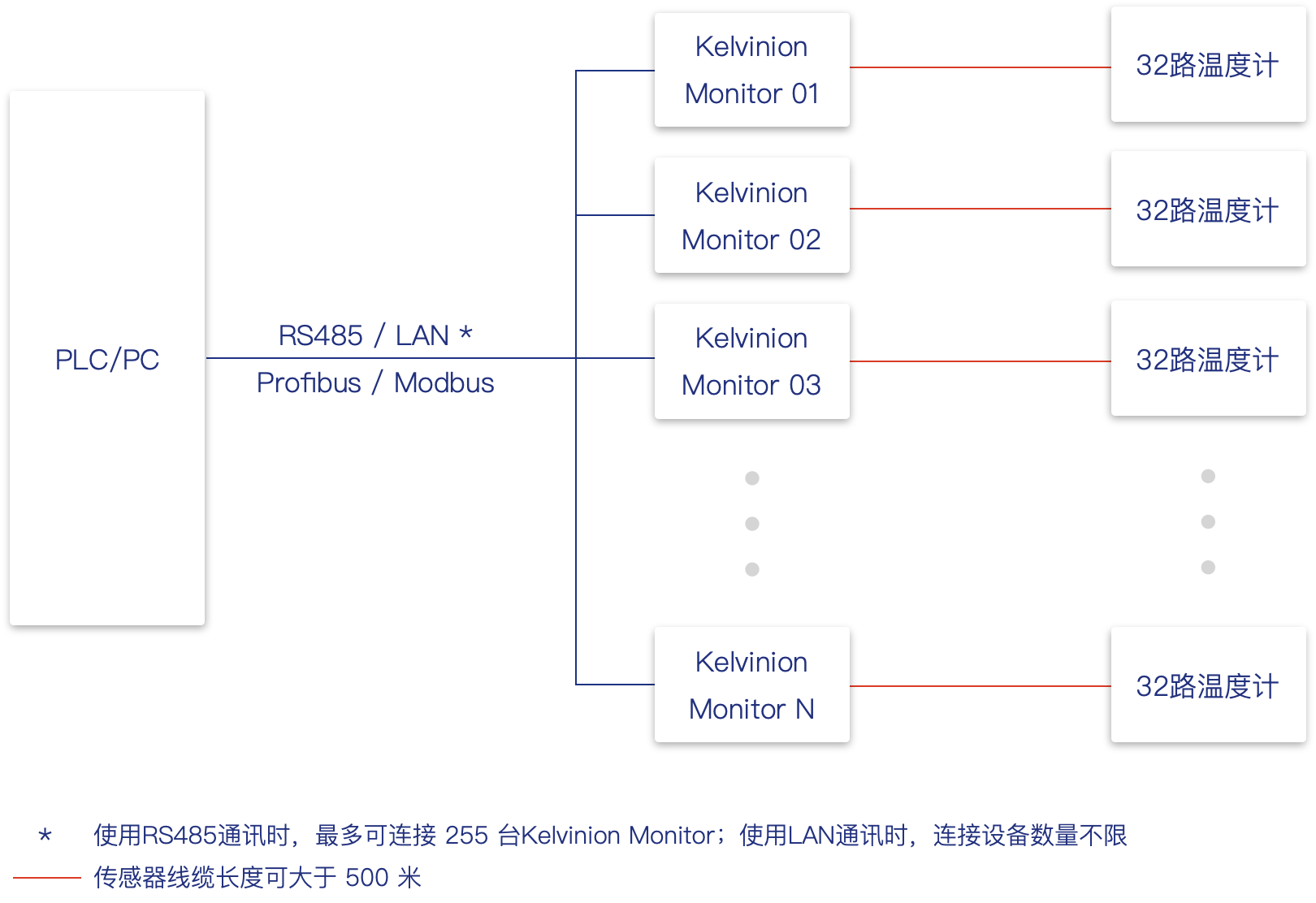

先进的通讯协议和集群组网能力，特别适合在同步辐射光源、散裂中子源、超导托卡马克等大科学装置中应用
通讯协议
Profibus / Modbus
支持与PLC通过RS485总线使用Profibus或Modbus协议通信
(更多其他协议内容见“表格10.通讯”)
传感器线缆长度
500 米
支持传感器线缆长度大于 500 米
应用2

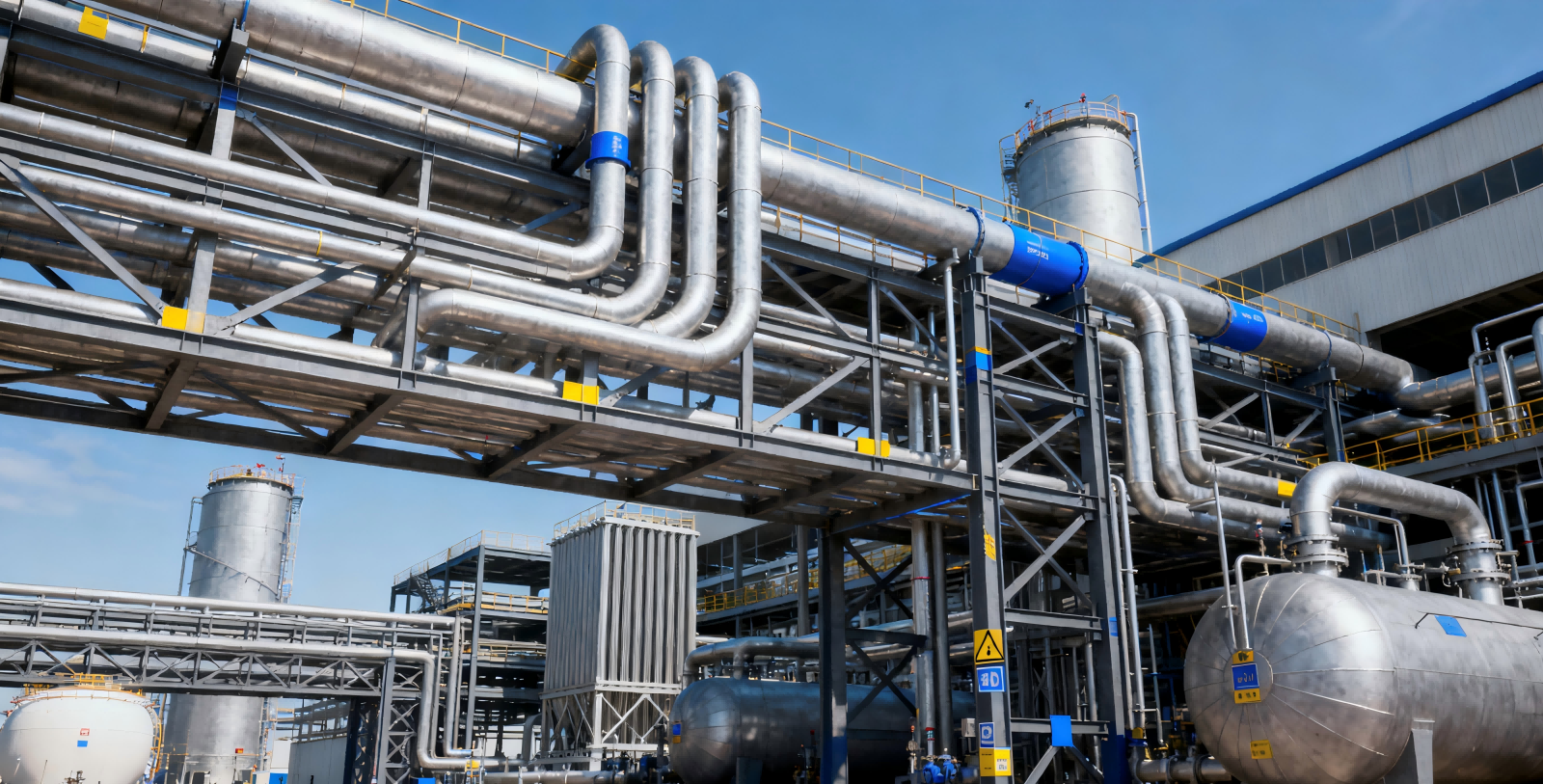

低温工程
极强的抗干扰能力和优异的高低温耐受度，适合在稀有气体分离纯化、氢气液化、氦气回收、低温泵等工业现场环境中应用
防护等级
IP40
可防护 > 1 mm 灰尘颗粒进入, 并在这样的环境中正常使用
工作温度范围
-20 ~ 60 °C
存储温度范围 -40 ~ 85 ℃

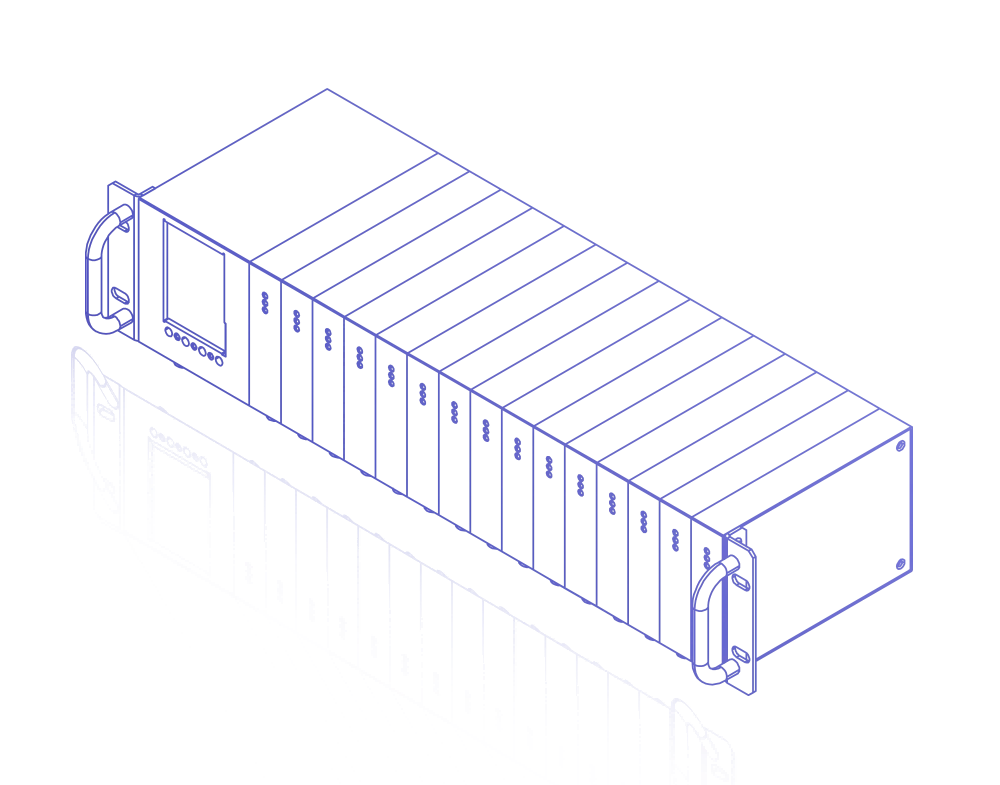

多种安装方式
紧凑和科学的结构设计，满足任意安装环境要求
使用 & 服务支持
完善的使用和服务支持助力用户快速上手
详细技术参数
➨ 温度读取 (传感器输入通道与控制电路电学隔离)
1通道数量
通道数量
温度测量同步时间
2 ~ 32 路 独立测量通道
用户可配置通道数量
优于 100 μs
2温度传感器
类型

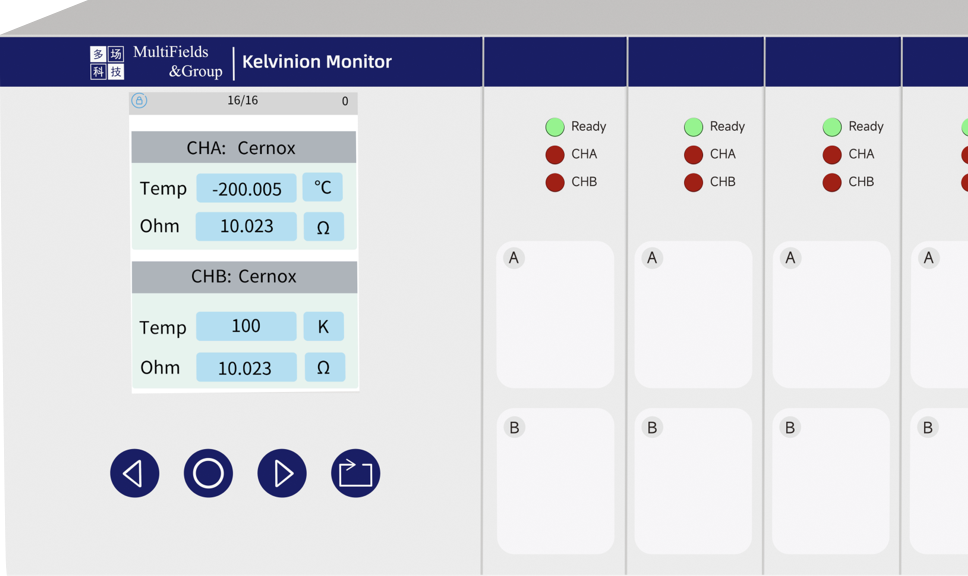

显示
电阻型
KChip, PT100, PT1000, Ge, Carbon-Glass, Cernox™ 和 Rox™
二极管
Si, GaAlAs
热电偶
J, K, E, T, S等所有类型热电偶
Ω / V / K / ℃

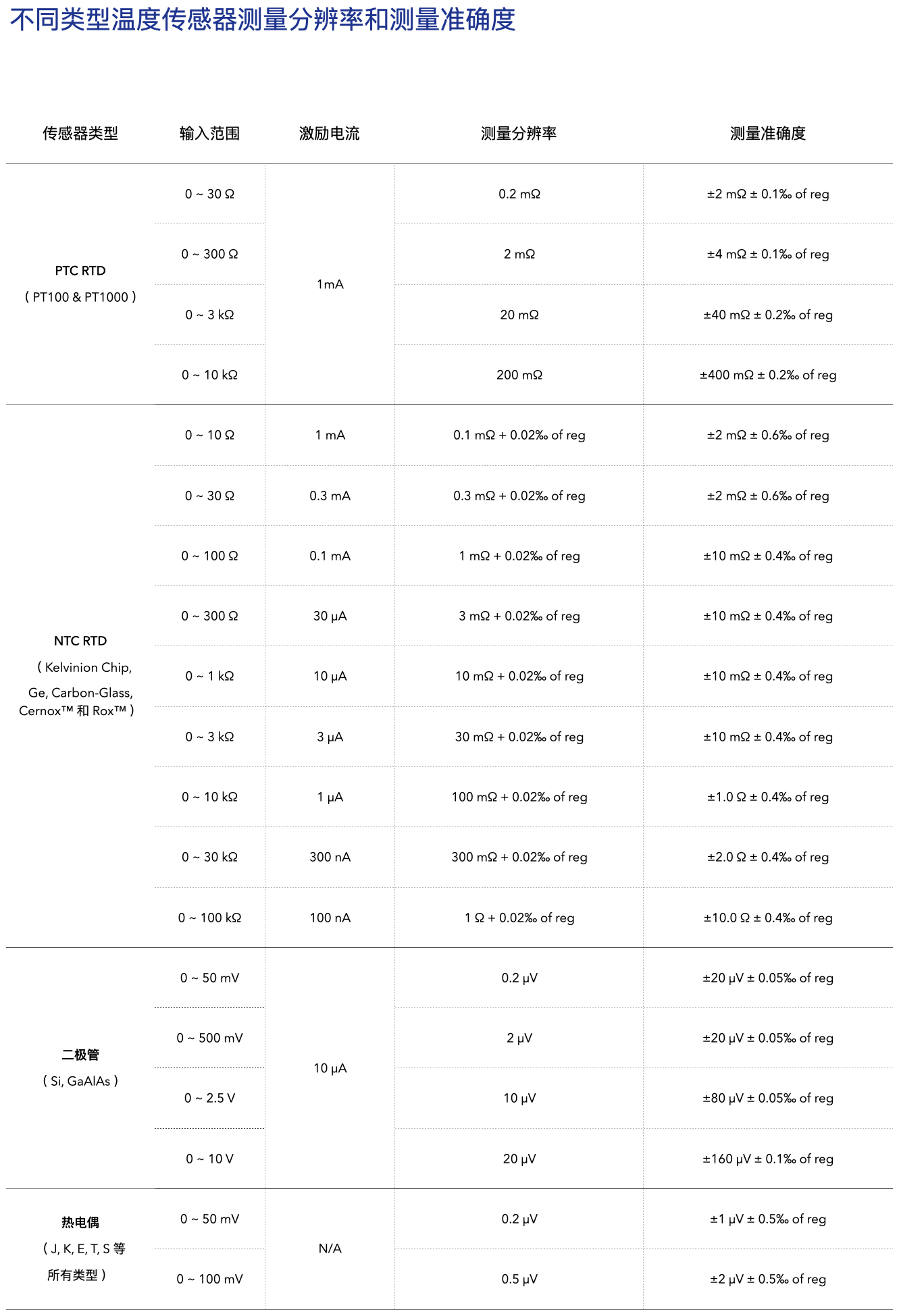

3测量范围
电阻
(电阻型温度计)
电压
(二极管 & 热电偶)
温度
0.1 mΩ ~ 100 kΩ
100 nV ~ 10 V
0.3 K ~ 1,600 K
(依赖传感器类型)
5激励类型
电阻型
二极管
热电偶
幅度恒定方向交替的电流激励
固定幅度和方向的电流激励
N/A
6数据刷新速度
10 次/秒
7温度定标曲线
1,000 条存储 (单条曲线最大400个点)
➨ 安装 & 使用
8显示
2.4 英寸LCD屏

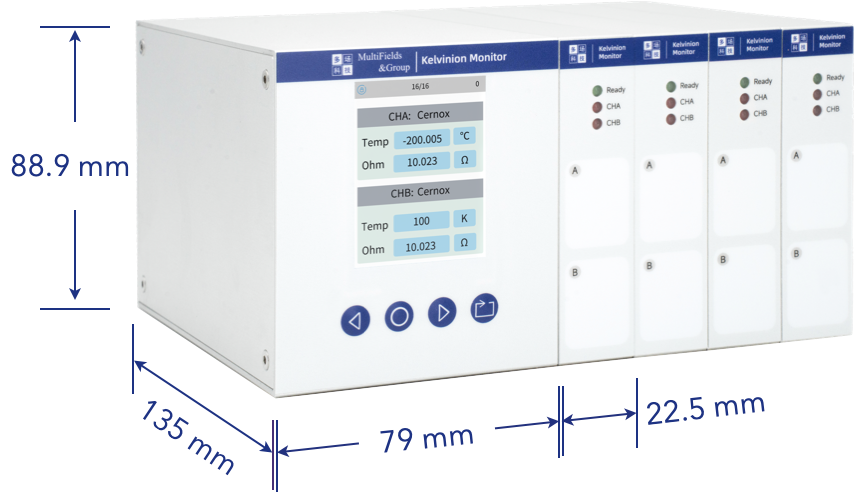

9尺寸
2U 标准机箱高度
主机: 79 mm * 88.9 mm * 135 mm
从机: 22.5 mm * 88.9 mm * 135 mm
10通讯
串口
RS485
LAN
波特率
115200
协议
8 数据位. 1 停止位, 无极性
波特率
9600
协议
Modbus & Profibus
速率
10 M / 100 M 自适应
协议
TCP/IP
11USB
USB Device 模式
支持通过连接电脑导入/导出定标曲线，内置 16 M 存储空间
12电源
电源规格
最高功率
100 – 240 V / 50 & 60 Hz 宽电压范围输入
30 W
13认证
CE, RoHS
