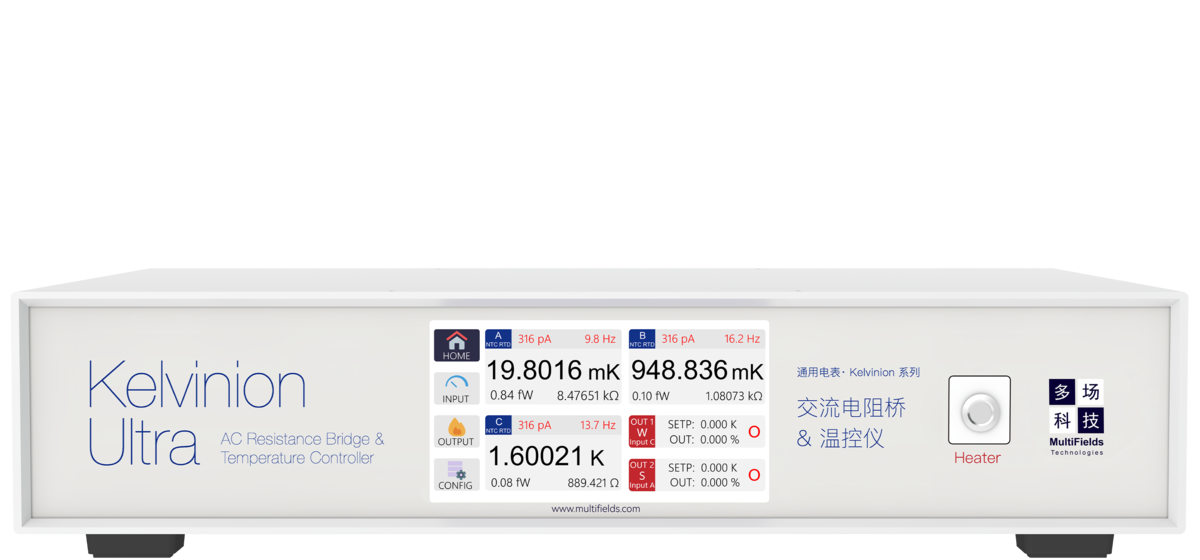

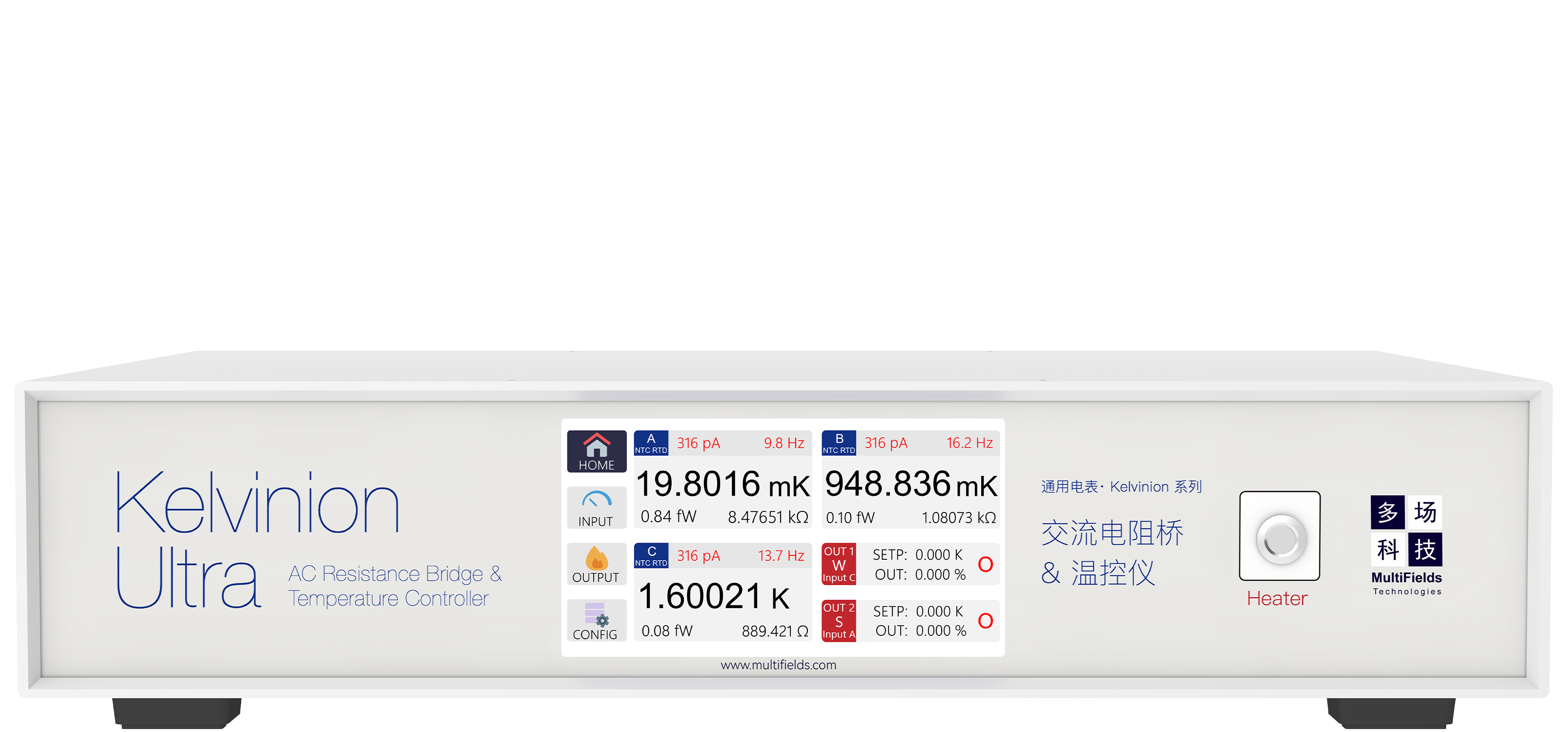

Kelvinion Ultra 系列
稀释制冷机控温 & 极准电阻测试
1 pA 最小激励电流，极致压制器件自热情况；交流电桥技术保证 nΩ 级电阻准确测量
最小
1 pA
激励电流
独立测温 / 扫描测温
3 通道 / 16 通道
多通道测温更集成
最小测量电阻
20 nΩ
0.05% 准确度
独立四通道加热
50 W / 1 W / 1 W / 0.1 W
Ultra内置电流、电压功率输出
高精度交流电桥技术
业界领先的温度测量分辨率来自先进电子测量技术的加持

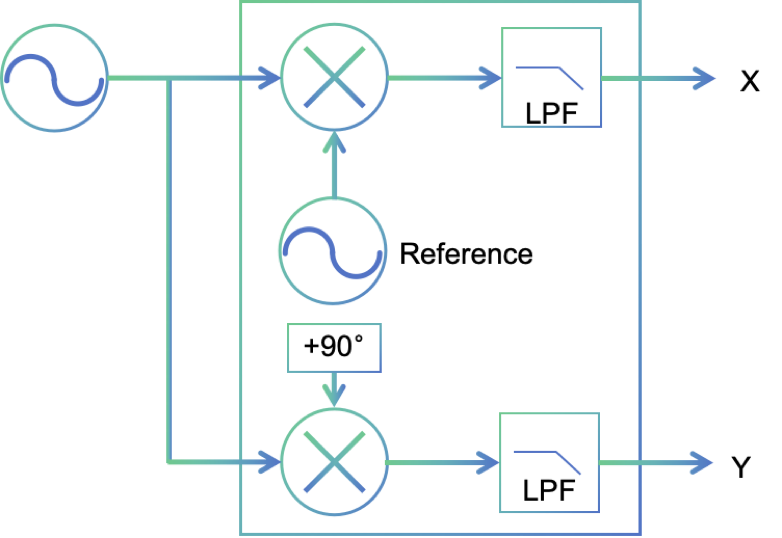

交流锁相技术
大幅提高温度测量的信噪比

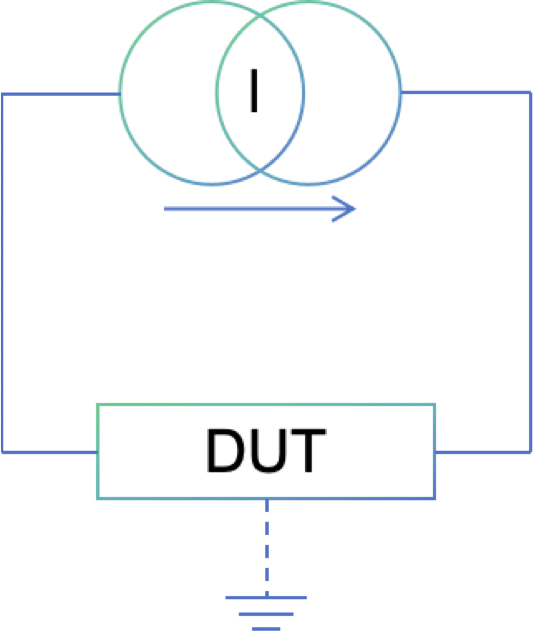

平衡电流源技术
高效抑制信号中的共模噪音，提高测量分辨率

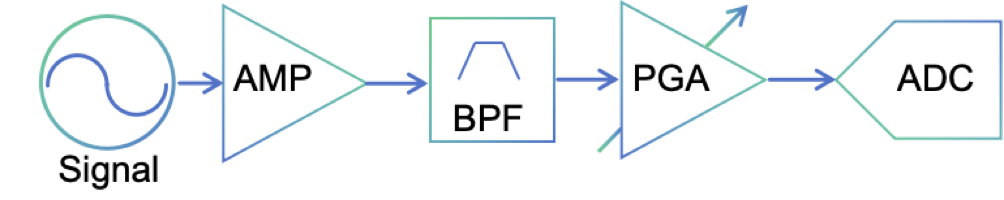

低噪声前置放大技术
输入噪声低至2 nV/√Hz

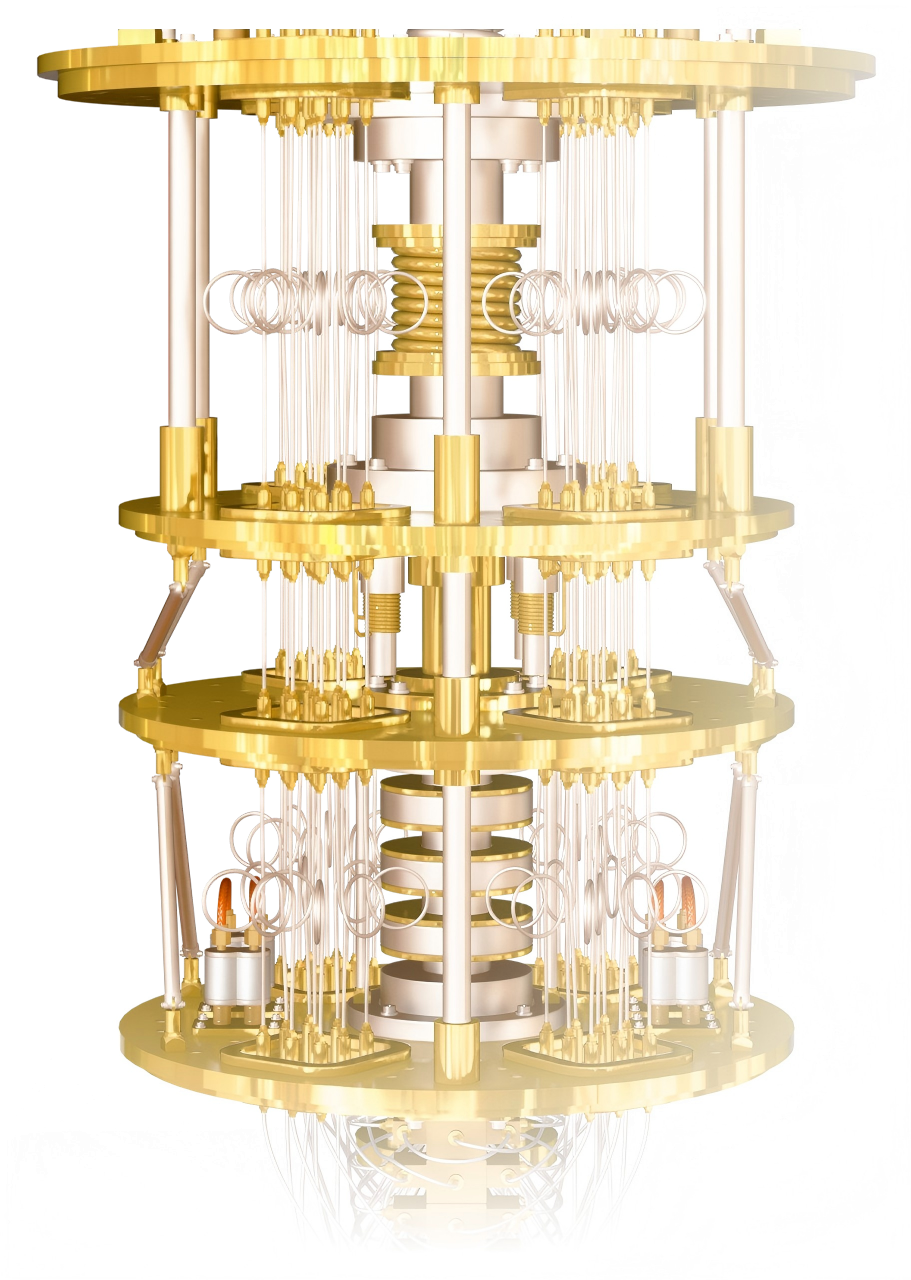

应用1
用于“稀释制冷
机”的极低温控制
高精度测温、极低自发热功率和多个内置加热通道，
均为稀释制冷机应用量身定制

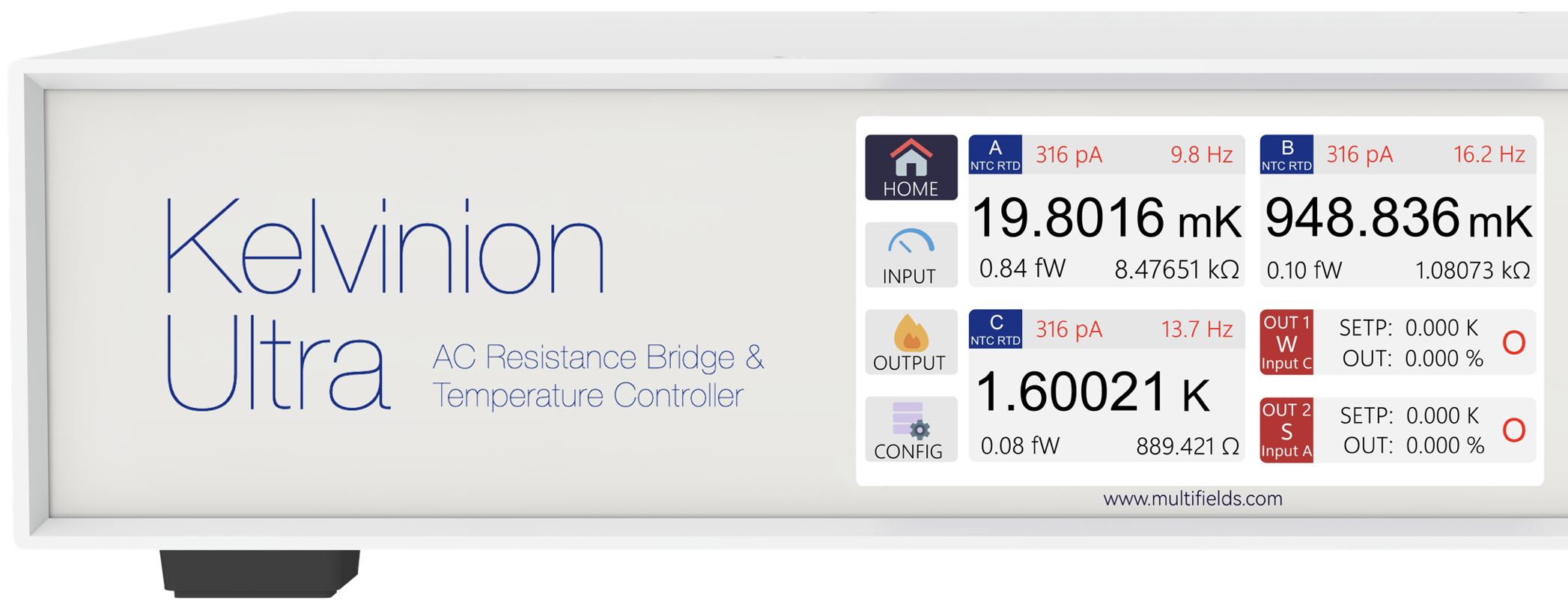

功能1，温度监视
默认
3 独立通道
三个测温通道相互独立，每个通道温度读取速率均为 10 Hz

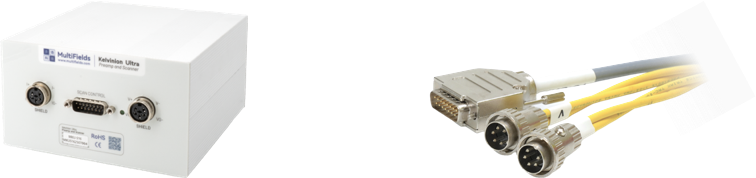

选配 “扫描 & 前放模块”
2 独立通道 + 16 扫描通道
其中一个独立测量通道连接外置扫描 & 放大模块可拓展至16个
功能2，加热控温
加热通道1
50 W
电流源加热;
3量程
推荐用于主系统升降温控制
加热通道2
1 W
电流源加热;
8量程, 最小加热功率 1 aW
推荐用于“核心样品区”控温
加热通道3
1 W
电压源加热;
16 位 DAC 精度
推荐用于“蒸发器”控温
加热通道4
0.1 W
电压源加热;
16 位 DAC 精度
用户自由安排

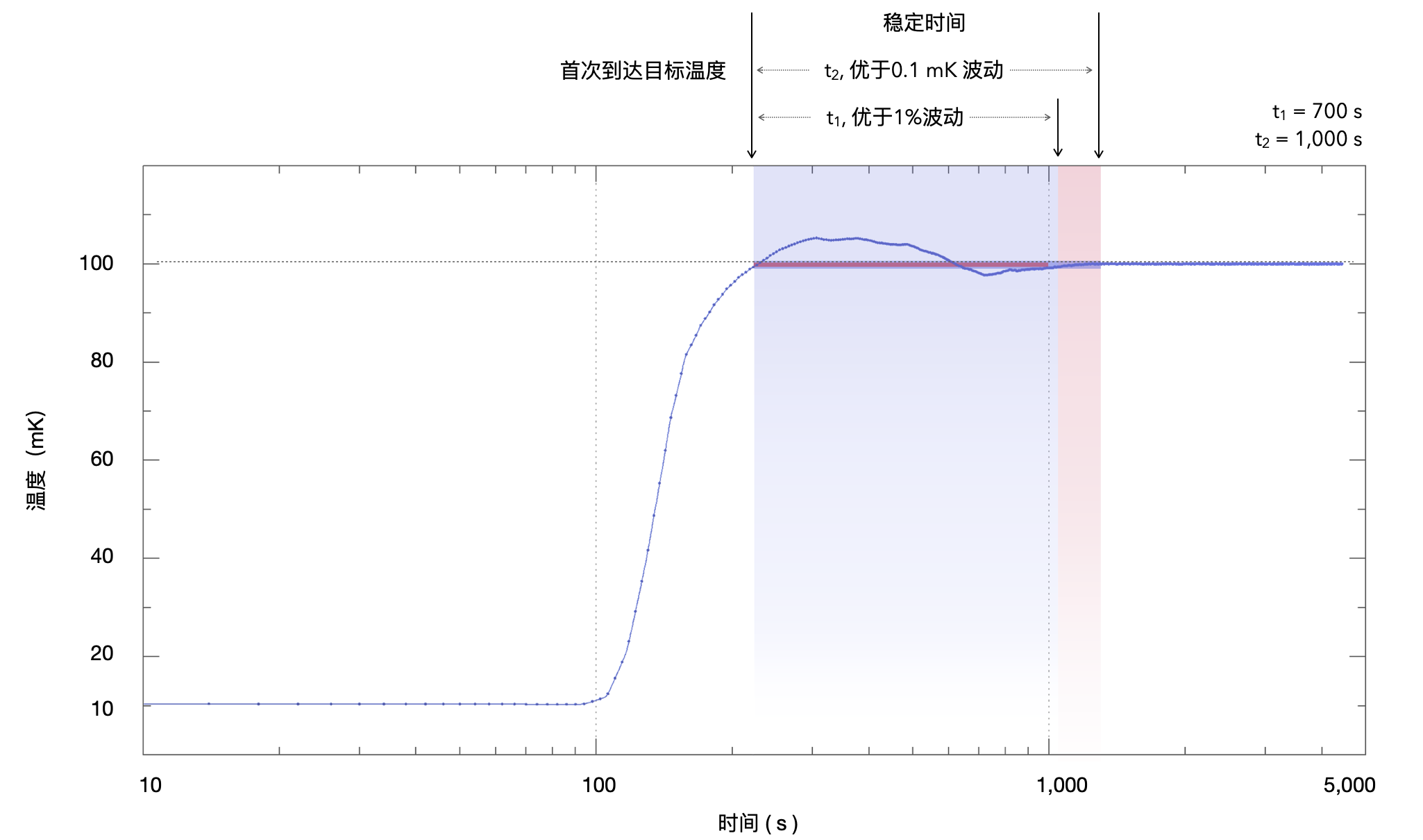

实测案例：10 mK 到 100 mK 升温 & 控温
应用2
超精密电输运测试
业界领先的温度测量分辨率，3个独立通道和16个扫描通道

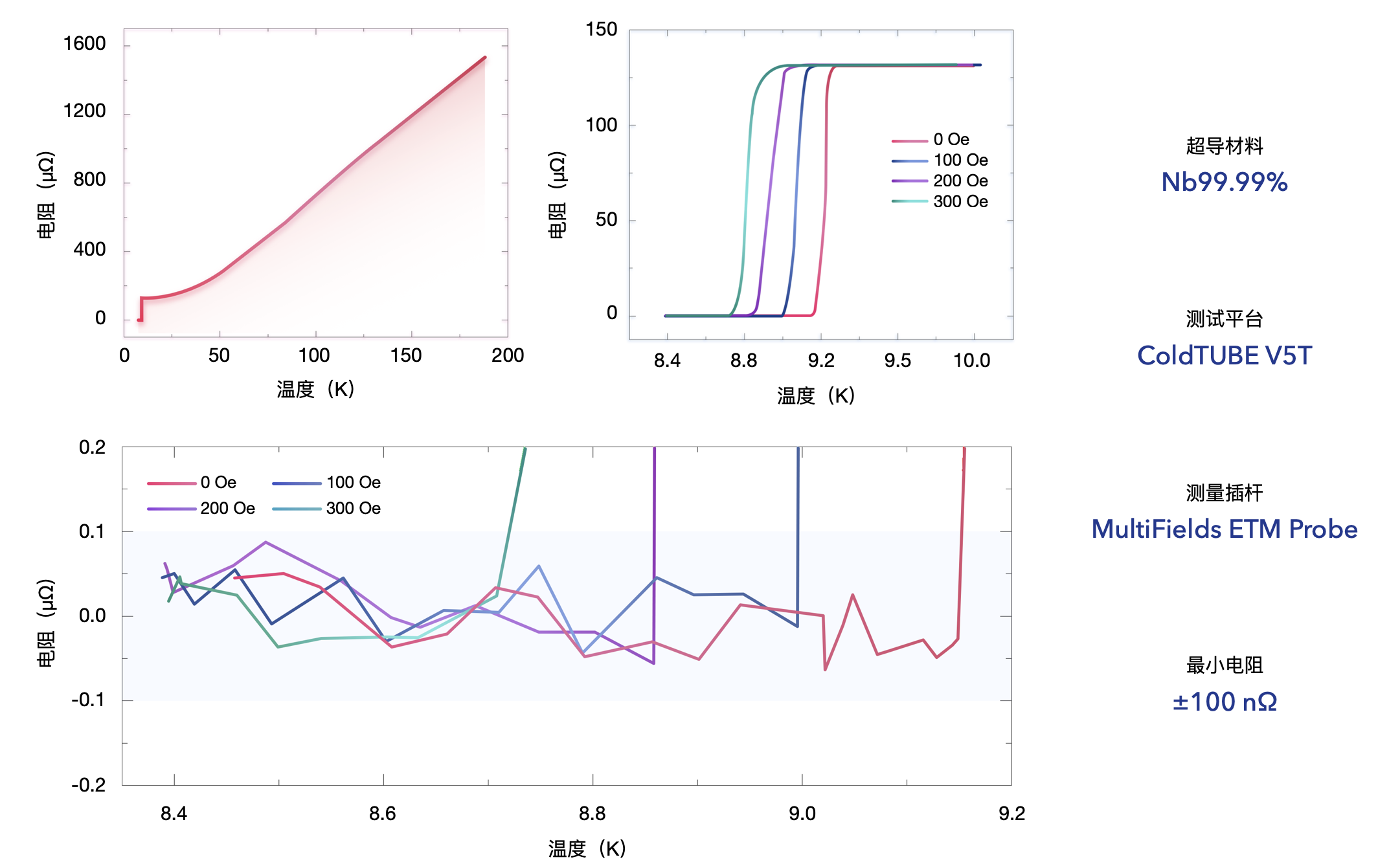

超导转变测量
超导转变温度测量和超导材料筛选
霍尔效应测量
材料载流子浓度和迁移率测量
高通量测量
扫描通道的加持下支持微纳器件的高通量测量
使用 & 服务支持
完善的使用和服务支持助力用户快速上手
详细技术参数
➨ 温度读取 (传感器输入通道与控制电路电学隔离)
1通道数量
独立
可拓展
3 路独立
18 路，2 路独立 + 16 路扫描
2温度传感器
类型
显示
电阻型温度计
NTC, 负温度系数温度计
PTC, 正温度系数温度计
Ω / K / ℃
3电阻量程
最小电阻
最大电阻
量程数量
最小电阻 ( ±0.05% 准确度)
100 nΩ
最小电阻 ( ±0.05% 准确度，搭配 Ultra 扫描 & 前置放大模块)
20 nΩ
63.2 MΩ
22 个

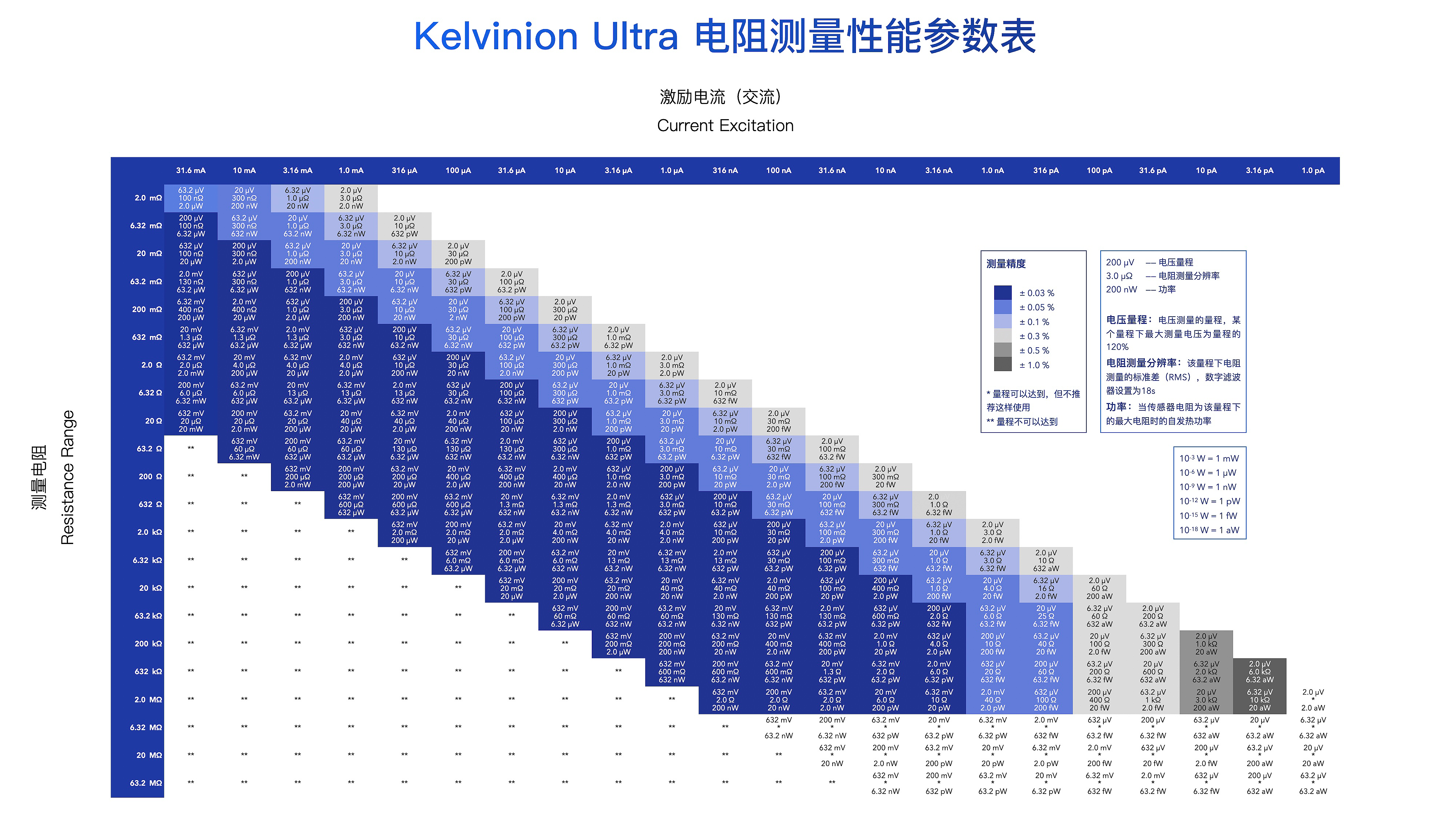

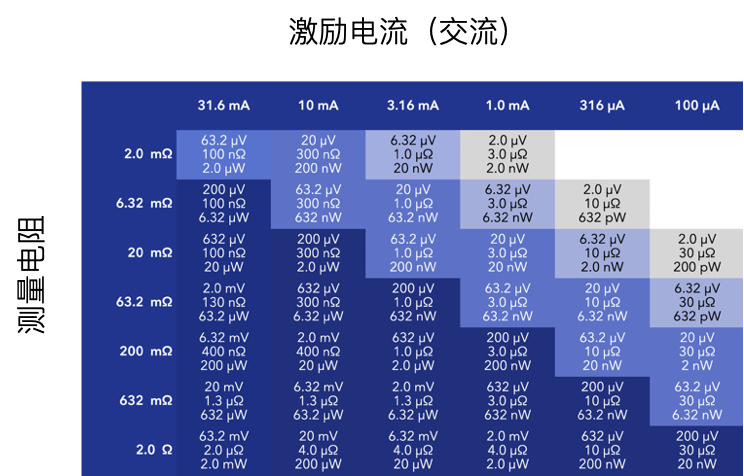

4测量精度
5激励类型
方式
交流频率
电流范围
交流电流激励
9.8 Hz / 11.6 Hz / 13.7 Hz / 16.2 Hz / 18.2 Hz
1 pA ~ 31.6 mA, 合计 22 量程
6测量电压
原理
范围
交流电桥
5 nV ~ 632 mV, 合计 12 量程
7最小激励功率
10 -18 W (1 aW, 100 kΩ 档位, 其他档位见”4 测量精度”)
8数据刷新速度
10 次/秒
9温度定标曲线
1000 条存储 (单条曲线最大400个点)
➨ 控温方式 1，内置功率源
10控温通道
通道数量
功率源类型
控温原理

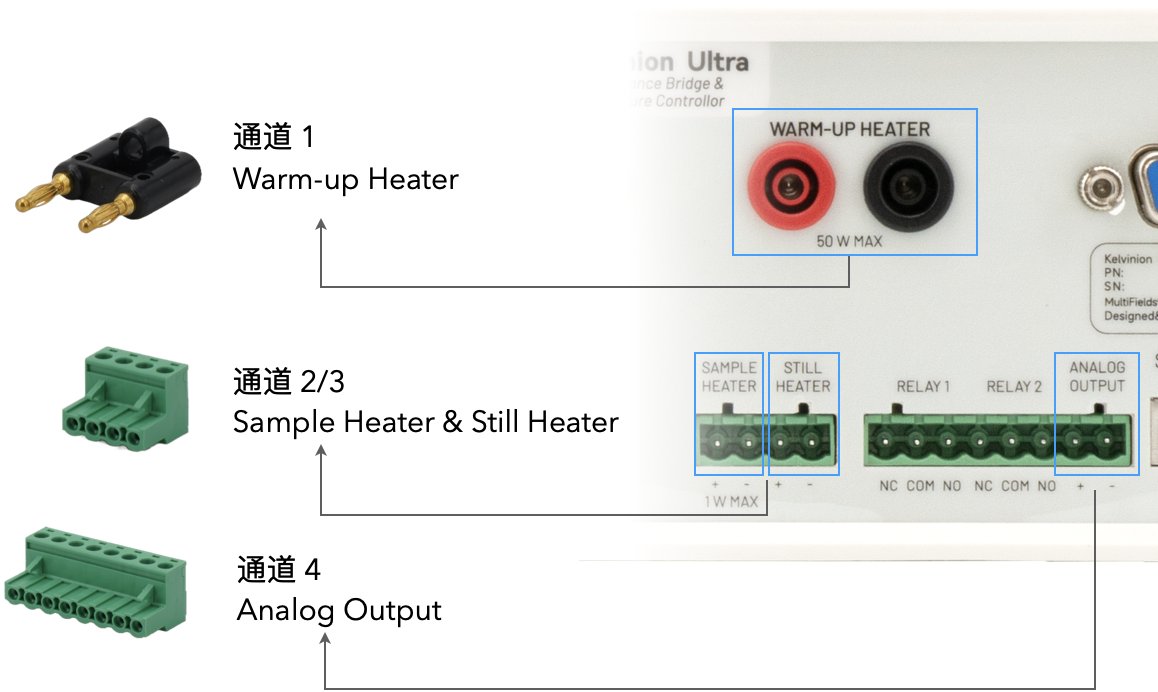

电学接头
控温方式
合计 – 4 通道
通道 1 : Warm-up Heater
针对稀释制冷场景，推荐用于“主系统升温”
通道 2 : Sample Heater
针对稀释制冷场景，推荐用于“样品最终控温”
通道 3 : Still Heater
针对稀释制冷场景，推荐用于“蒸发器控温”
通道 4 : Analog Output
更小加热功率，用于独立控温
* 其中通道 2,3 与机箱外壳和测量电路隔离, 相互之间共地
通道 1 / 通道 2 / 通道 3 / 通道 4
可调直流电流源 / 可调直流电流源 / 可调直流电压源 / 可调直流电压源
电阻加热
方式 1 – 闭环PID
内置PID参数自整定算法
P: -10000 ~ 10000; 设置分辨率0.01
I: -10000 ~ 10000; 设置分辨率0.01
D: -10000 ~ 10000 %; 设置分辨率0.01 %
方式 2 – 手动模式
0 ~ 100 % 加热功率; 手动设置, 分辨率0.01 %
11数模转换
16 位
12加热功率
最大功率
最大激励源
最大限幅
通道 1 / 通道 2 / 通道 3 / 通道 4
50 W / 1 W / 1 W / 0.1 W
通道 1 / 通道 2 / 通道 3 / 通道 4
1.4 A / ±0.1 A / ±10 V / ±10 V
通道 1 / 通道 2 / 通道 3 / 通道 4
50 V / ±10 V / ±0.1 A / ±0.01 A
13加热器阻值
通道 1
电阻 10 Ω ~ 100 Ω
通道 2
电阻 1 Ω ~ 2 kΩ
通道 3
电阻 > 100 Ω
通道 4
电阻 > 1000 Ω
14功率量程
通道 1
3个, 50 W / 5 W / 0.5 W
通道 2
8个, 1 W / 0.1 W / … / 10 nW
通道 3
1个, 1 W
通道 4
1个, 0.1 W
15保护功能
加热器短路 & 断路检测; 温度超限保护
16Zone模式
5个温度区间可独立设置PID和功率量程
17设置变温速率
0.1 K/min ~ 20 K/min
➨ 控温方式 2，输出开关量 (外接功率源)
18温控通道
数量
参数
2 通道, Relay 1 & Relay 2
最高耐压30 V, 最大电流5 A

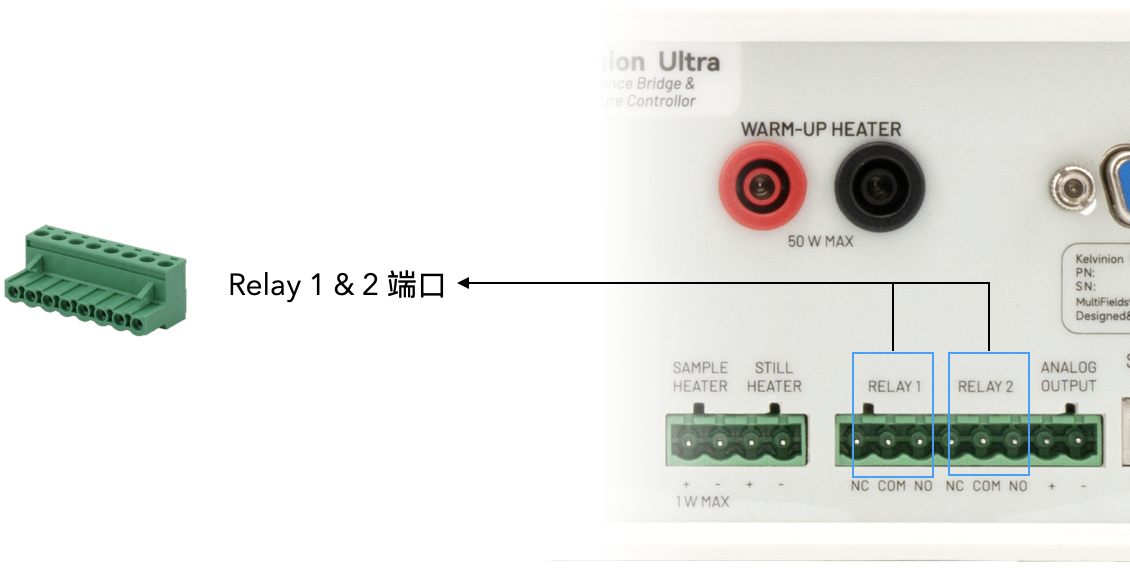

19连接端口
电学连接
端口
“外接功率源”接入 Kelvinion Ultra, 通过 Kelvinion Ultra 连接到控温系统的加热器
20控温原理
原理

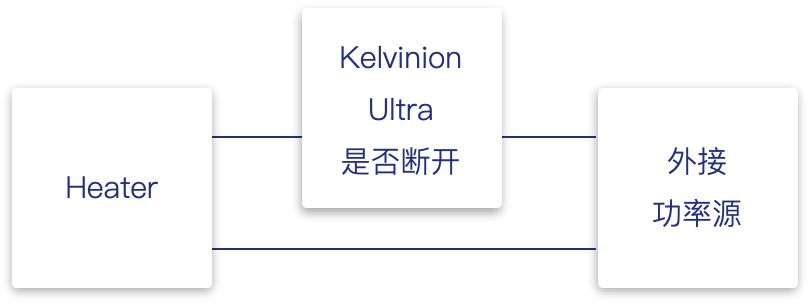

电学连接图
“外接功率源”持续工作，
温度超过目标值时，Kelvinion Ultra 自动断开“外接功率源”和加热器连接;
温度未达目标值时，Kelvinion Ultra 保持“外接功率源”和加热器连接，继续加热;
➨ 安装 & 使用
21显示
5.0 英寸电容触控屏

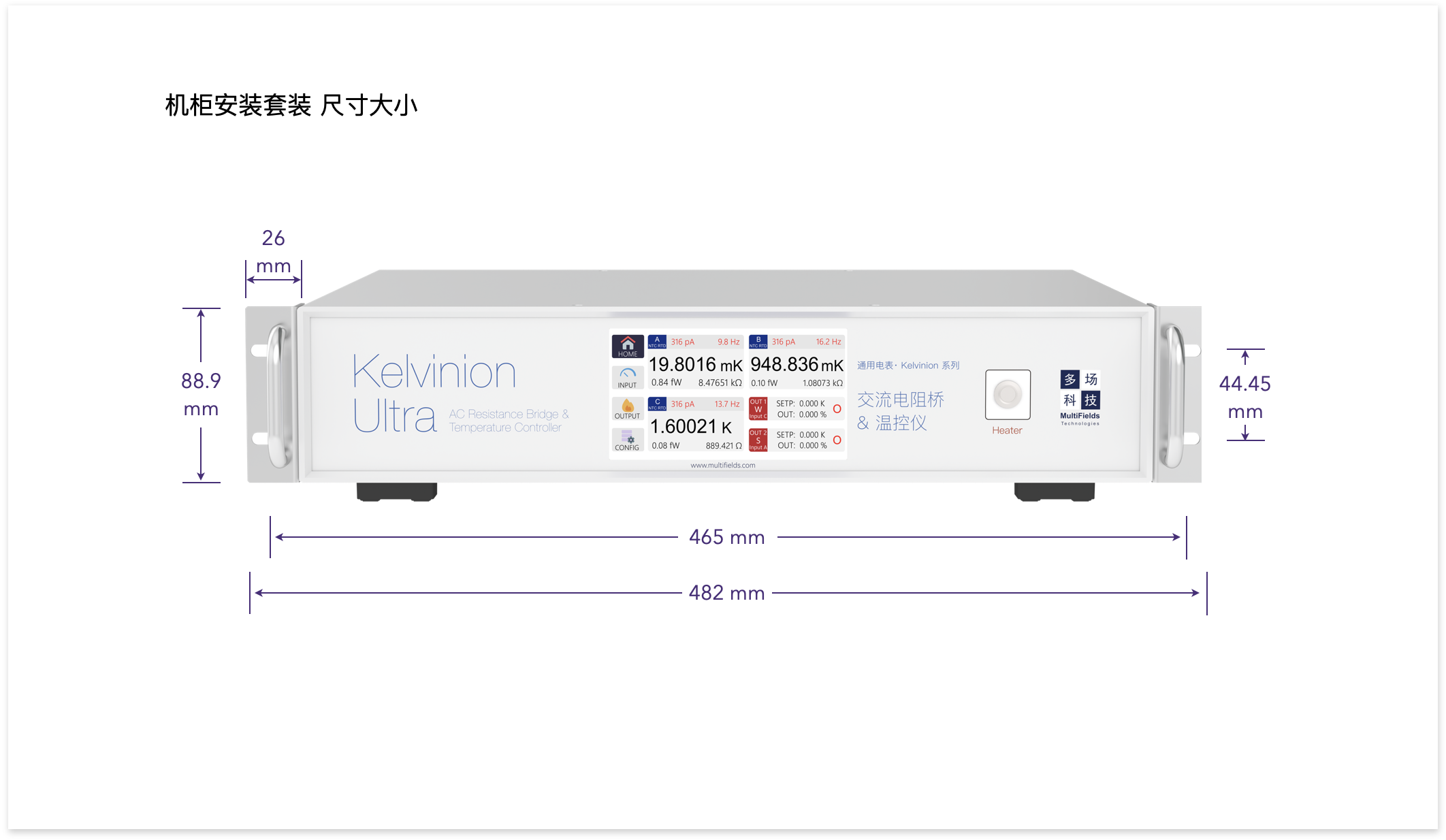

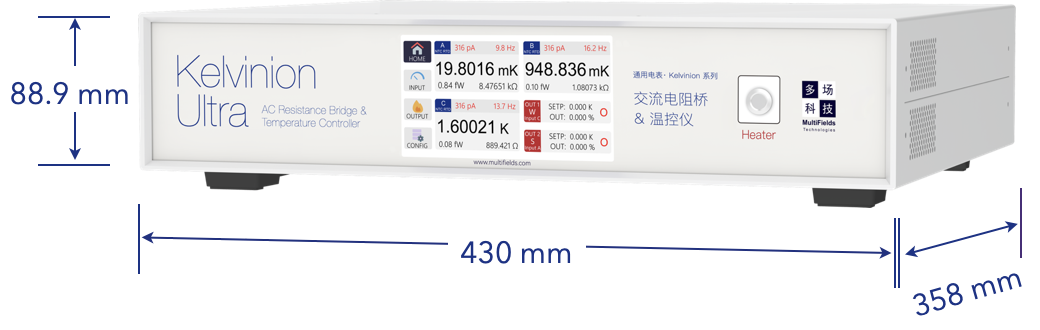

22尺寸
2U 标准机箱高度
430 mm * 88.9 mm * 358 mm
23通讯
串口, GPIB, LAN
24USB
USB Device 模式
支持通过连接电脑导入/导出定标曲线，内置 16 M 存储空间
USB Host 模式
支持通过外接U盘导入/导出定标曲线
支持通过外接U盘升级固件
25安全保护
加热器短路 & 断路保护; 温度超限保护; 电源接地检测
26电源
100-240 V / 50 & 60 Hz 宽电源范围输入, 最高100 W
27认证
CE, RoHS

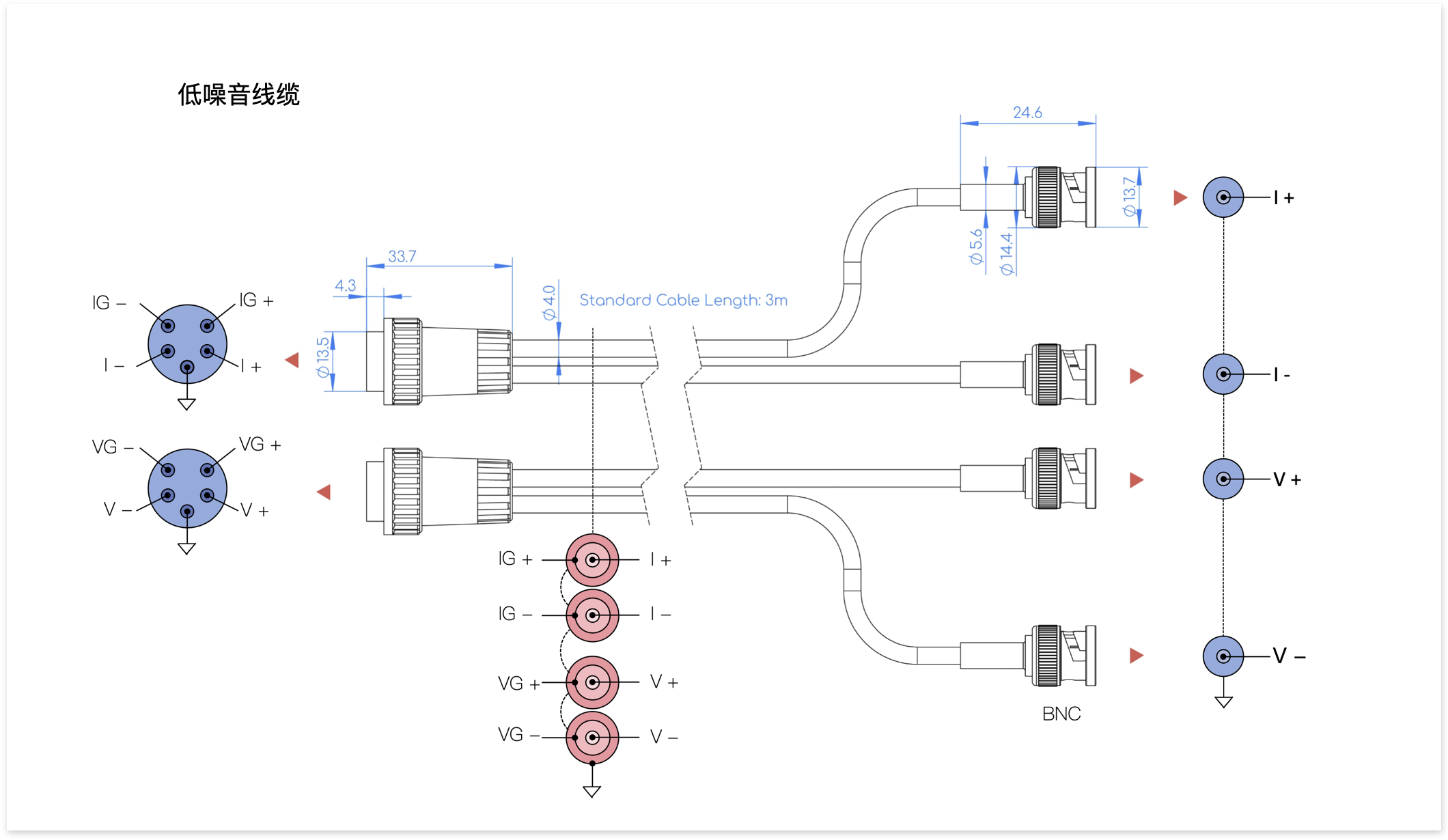

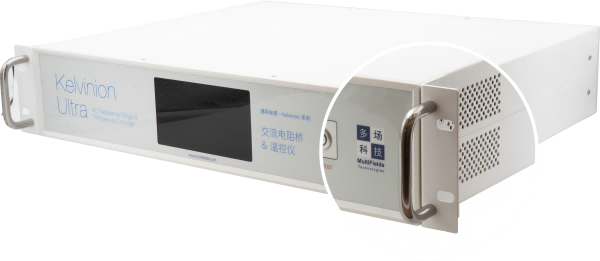

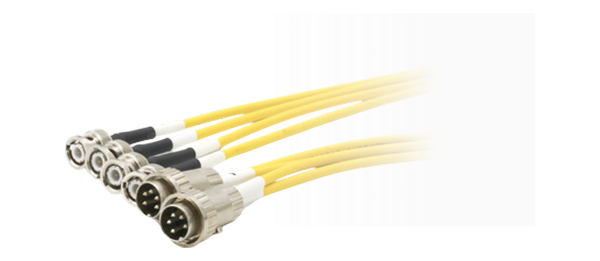

可选配件
