分析 & 测量 / Kelvinion Ultra / 扫描 & 前置放大模块
Kelvinion Ultra 系列
扫描 & 前置放大模块
拓展多路测量通道，放大信号细节

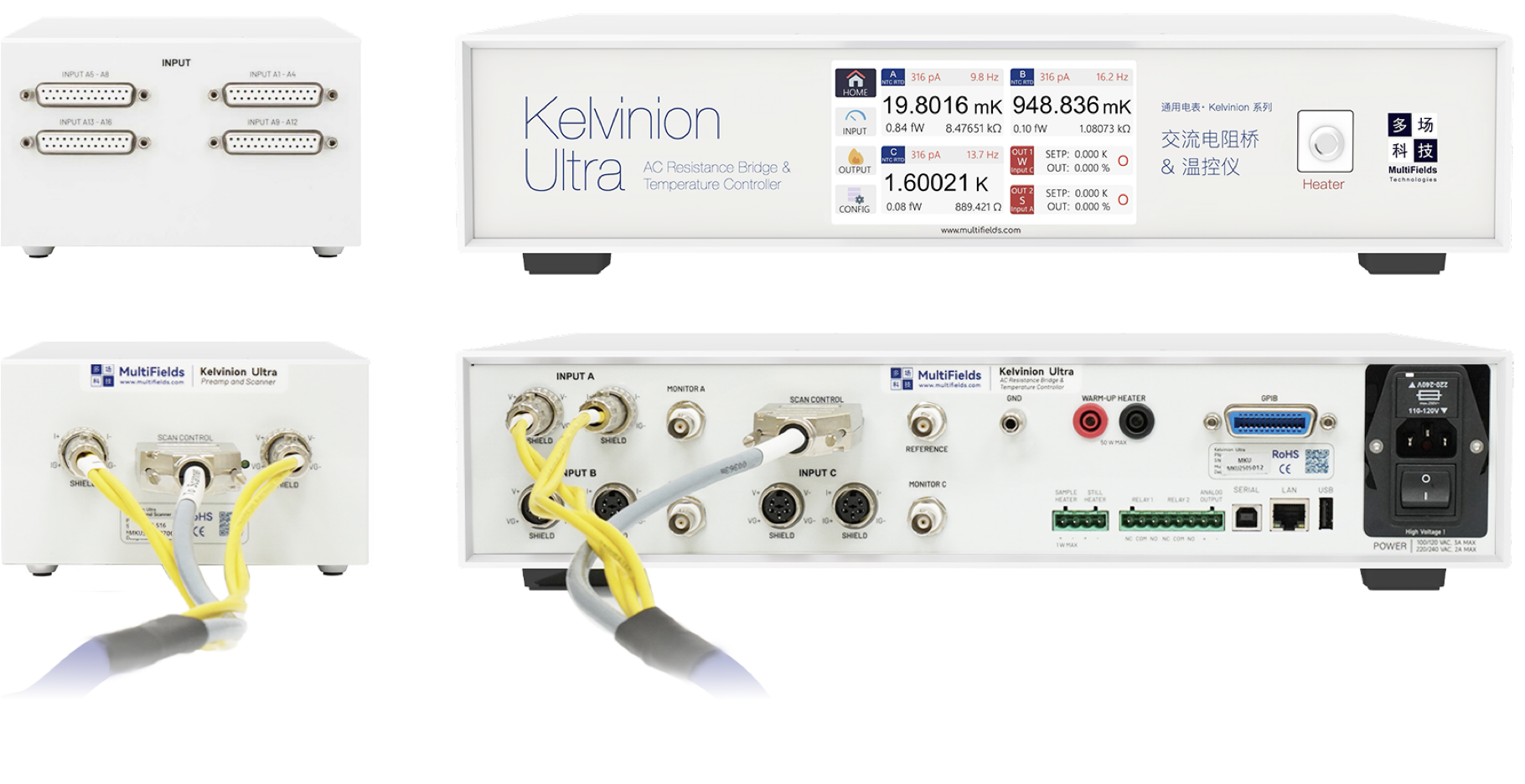

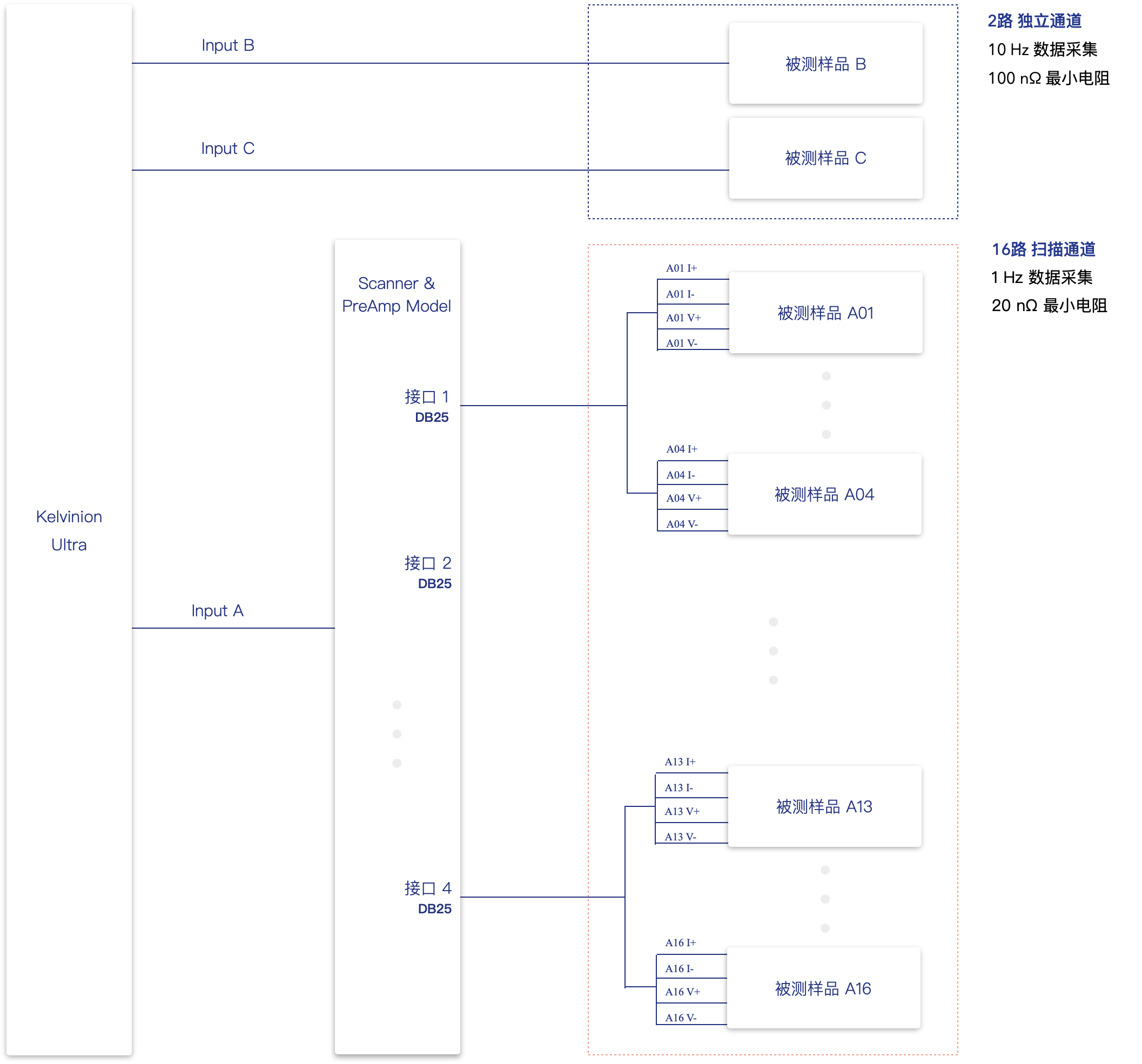

电学连接
引脚定义
接口 1
(接入A01 – A04通道)
接口 2
(接入A05 – A08通道)
接口 3
(接入A09 – A12通道)
接口 4
(接入A13 – A16通道)
双绞线*
DB25引脚
A01 ~ A16 为待测温度通道; 任一待测温度通道，测量线路包括: I+，I-，V+，V- 和 GND;
P01
3
15
A01 I+
A01 I-
A05 I+
A05 I-
A09 I+
A09 I-
A13 I+
A13 I-
P02
4
16
A01 V+
A01 V-
A05 V+
A05 V-
A09 V+
A09 V-
A13 V+
A13 V-
P03
6
18
A02 I+
A02 I-
A06 I+
A06 I-
A10 I+
A10 I-
A14 I+
A14 I-
P04
7
19
A02 V+
A02 V-
A06 V+
A06 V-
A10 V+
A10 V-
A14 V+
A14 V-
P05
9
21
A03 I+
A03 I-
A07 I+
A07 I-
A11 I+
A11 I-
A15 I+
A15 I-
P06
10
22
A03 V+
A03 V-
A07 V+
A07 V-
A11 V+
A11 V-
A15 V+
A15 V-
P07
12
24
A04 I+
A04 I-
A08 I+
A08 I-
A12 I+
A12 I-
A16 I+
A16 I-
P08
13
25
A04 V+
A04 V-
A08 V+
A08 V-
A12 V+
A12 V-
A16 V+
A16 V-
Shield
1,2,5,8,
11,14,
17,20,
23 & Body
GND
GND
GND
GND
* 线缆包含8组双绞线，每组双绞线外布置独立屏蔽层， 8组双绞屏蔽线外布置额外的屏蔽层，所有屏蔽层电学导通。
