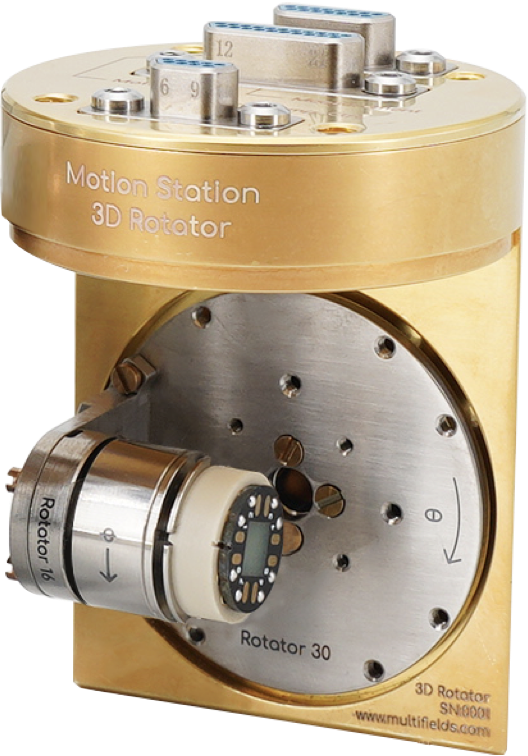

极低温纳米级运动 · 3D Rotator
极低温环境 – 三维球旋转运动系
双轴旋转闭环控制, 实现三维球坐标系全覆盖, 工作温度10 mk ~ 350 K
ULT
10 mK 极低温兼容
UHV
10-11 mbar 超高真空兼容
HMF
45 Tesla 超高磁场兼容
360 °
三维球坐标全覆盖
电输运测试
电输运测试通道>8
独立温控
Heater & 2 Cernox
技术参数
选择更适合的那款
3D Rotator
三维旋转运动
➨ 版本定位
标准版本
2 × 10-7 mbar
1.4 K ~ 350 K, 45 Telsa
✔
.UHV, 超高真空版本
2 × 10-11 mbar
1.4 K ~ 350 K, 45 Tesla
✔
.ULT, 极低温版本
2 × 10-7 mbar
10 mK ~ 350 K, 45 Telsa
✔
.UHV.ULT, 超高真空&极低温版本
2 × 10-11 mbar
10 mK ~ 350 K, 45 Tesla
✔
➨ 基础信息

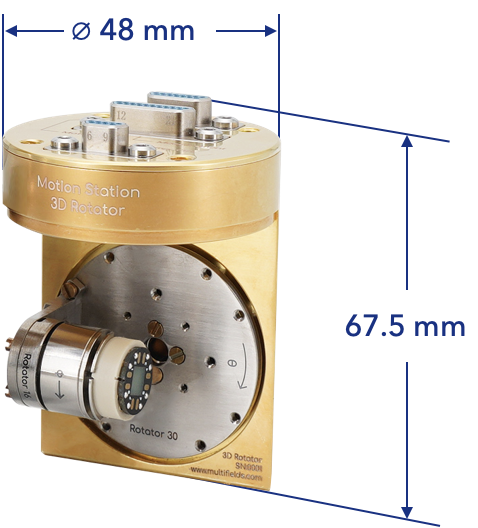

1外形尺寸
零点位置状态
Φ 48 mm × 67.5 mm
2主体材料
标准版本
.UHV 版本
.ULT 版本
.UHV.ULT 版本
钛 / 无氧铜 / 铍铜 / 陶瓷;
钛 / 无氧铜 / 铍铜 / 陶瓷;
无氧铜 / 铍铜 / 陶瓷;
无氧铜 / 铍铜 / 陶瓷;
3运动行程
θ 轴
𝜑 轴
360 ° (闭环范围330 °)
330 ° (闭环范围330 °)
➨ 技术参数
4最小步伐
θ 轴和 𝜑 轴
0.5 m°
5最大运动速度@ 300 K
θ 轴
𝜑 轴
3 °/s
5 °/s
6最大扭矩@ 300 K
θ 轴
𝜑 轴
1.5 N·cm
0.6 N·cm
7最大负载
θ 轴
𝜑 轴
250 g
100 g
8位置传感器
种类
分辨率
量程
重复定位精度
传感器功率
电阻传感器
10 m°
330 °
50 m°
0.5 mW (ULT版本可选0.5 μW)
9温度传感器
种类
温度范围
温度控制器
Cernox 1050
1.4 K ~ 350 K
多场科技温度控制器Kelvinion系列
➨ 安装 & 使用
10安装方式
11控制器规格
MC-NewtonLT.06 系列
