技术参数
选择更适合的那款

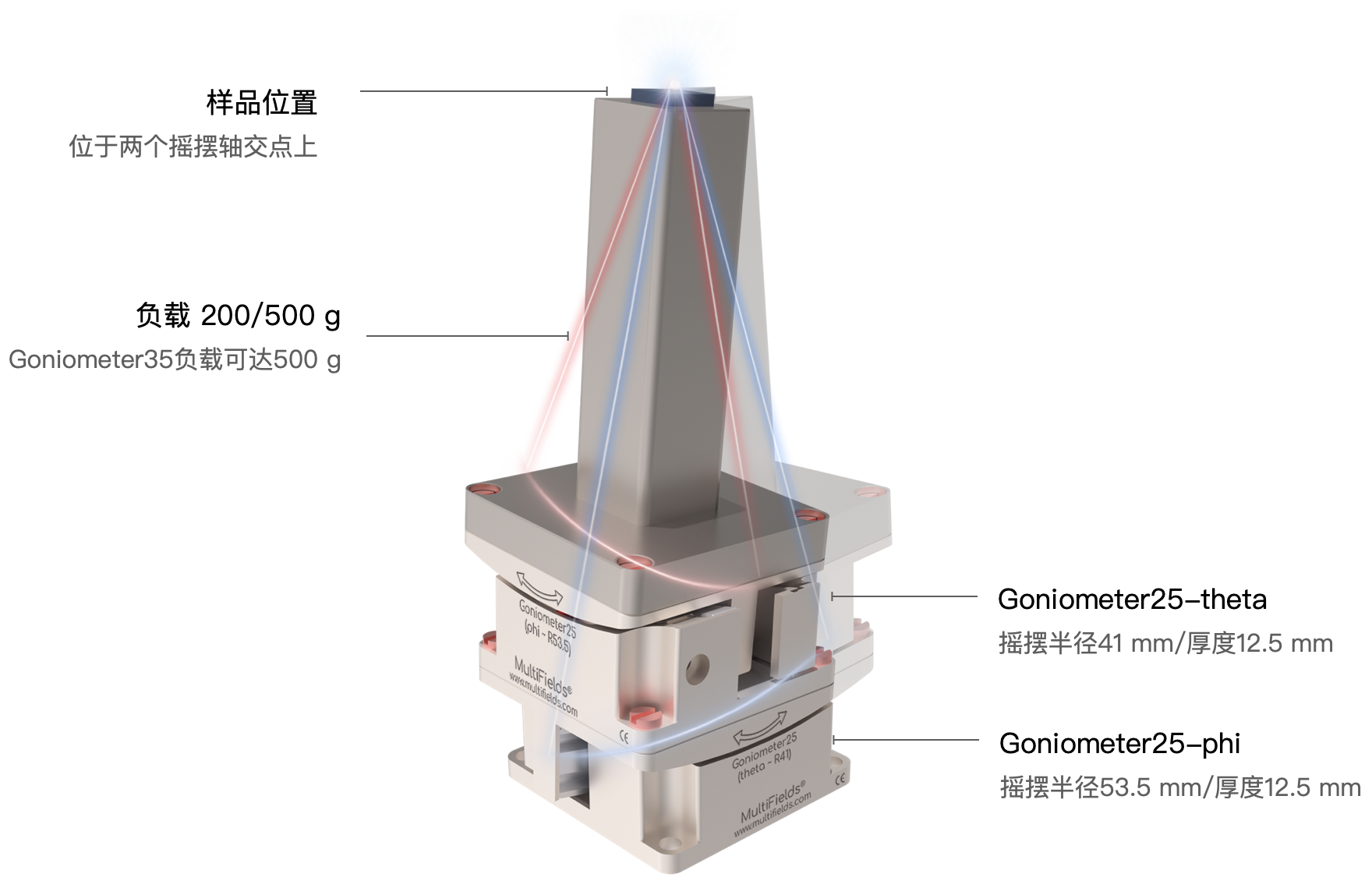

Goniometer16
摇摆运动
Goniometer25
摇摆运动
Goniometer35
摇摆运动
➨ 版本定位
标准版本
2 × 10-7 mbar
1.4 K ~ 350 K
✔
✔
✔
.UHV, 超高真空版本
2 × 10-11 mbar
1.4 K ~ 350 K
✔
✔
✔
.ULT, 极低温版本
2 × 10-7 mbar
10 mK ~ 350 K
✔
✔
✔
.UHV.ULT, 超高真空&极低温版本
2 × 10-11 mbar
10 mK ~ 350 K
✔
✔
✔
➨ 基础信息

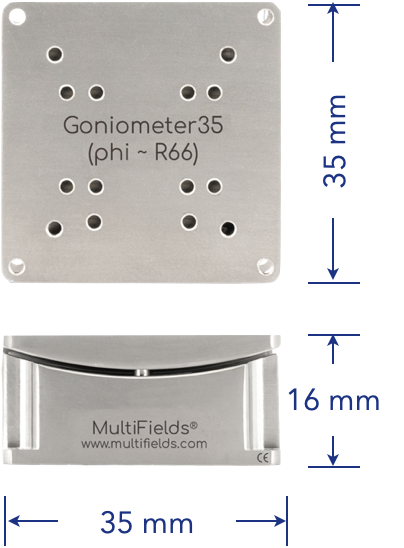

1外形尺寸
零点状态位置
16 × 16 × 11.5
( mm × mm × mm )
25 × 25 × 12.5
( mm × mm × mm )
35 × 35 × 16
( mm × mm × mm )
2主体材料
标准版本
.UHV 版本
.ULT 版本
.UHV.ULT 版本
纯钛; 10 g
纯钛; 10 g
铍铜; 17 g
铍铜; 17 g
钛合金; 20 g
钛合金; 20 g
铍铜; 34 g
铍铜; 34 g
钛合金; 70 g
钛合金; 70 g
铍铜; 114 g
铍铜; 114 g
3运动行程
3 °
6 °
10 °

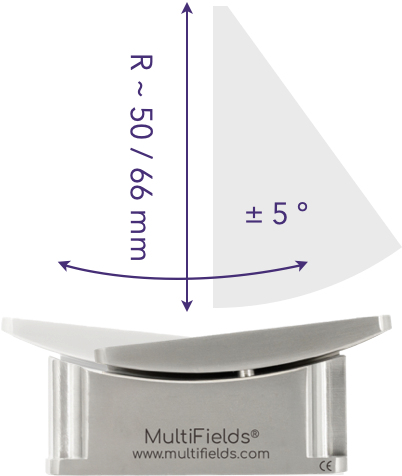

4摇摆半径
(旋转中心与工作面距离)
Goniometer16-phi:
41.5 mm
Goniometer16-theta:
30 mm
Goniometer25-phi:
53.5 mm
Goniometer25-theta:
41 mm
Goniometer35-phi:
66 mm
Goniometer35-theta:
50 mm
➨ 技术参数
5最大速度
@ 300 K
~ 1 °/s
~ 1 °/s
~ 1 °/s

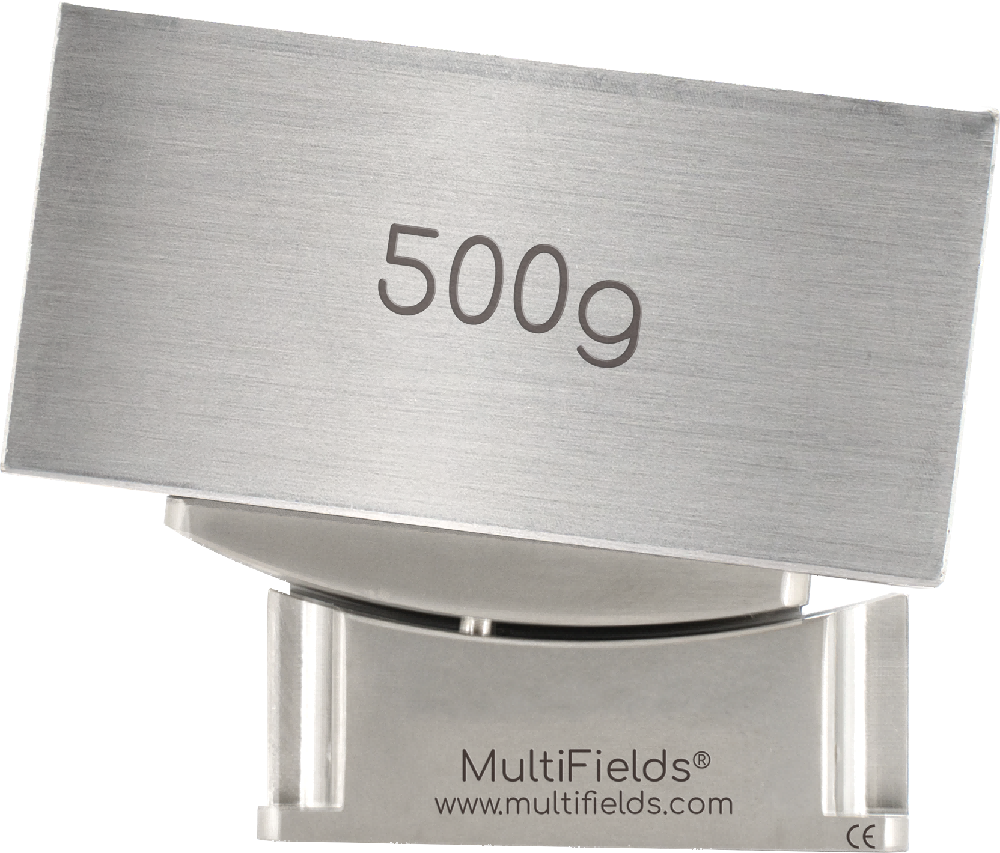

6最大负载
50 g
200 g
500 g
7驱动力
1.5 N
2 N
3 N
8最小步伐
50 μ°
50 μ°
50 μ°
9精调分辨率
@ 2 K
0.5 μ°
0.5 μ°
0.5 μ°
10位置传感器
种类
量程
分辨率
功率
电阻型位置传感器
3 °
6 °
10 °
0.2 m°
0.2 m°
0.5 m°
1 mW (极低温可选 1 μW)
➨ 安装 & 使用
11可用孔位
Goniometer16
台面·用户螺纹孔
4 pcs – M1.6 × 2 mm
11.5 mm × 11.5 mm
4 pcs – M1.6 × 2 mm
Φ 5.0 mm

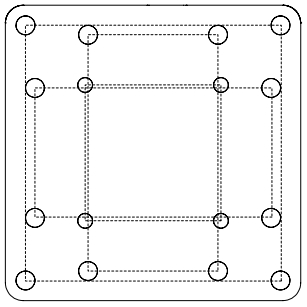

Goniometer25
台面·用户螺纹孔
4 pcs – M1.6 × 2 mm
11.5 mm × 11.5 mm
4 pcs – M2 × 2 mm
21.6 mm × 21.6 mm
4 pcs – M2 × 2 mm
11 mm × 20 mm
4 pcs – M2 × 2 mm
20 mm × 11 mm

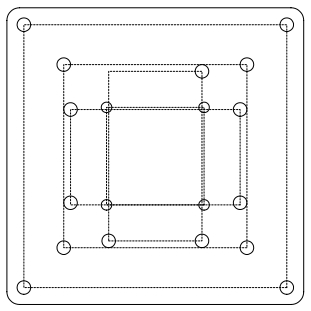

Goniometer35
台面·用户螺纹孔
4 pcs – M1.6 × 2 mm
11.5 mm × 11.5 mm
4 pcs – M2 × 2 mm
21.6 mm × 21.6 mm
3 pcs – M2 × 2 mm
11 mm × 20 mm
3 pcs – M2 × 2 mm
20 mm × 11 mm
4 pcs – M2 × 2 mm
31 mm × 31 mm
Goniometer16
底座·安装孔
2 pcs – Φ 2.1 mm
11.5 mm – 2

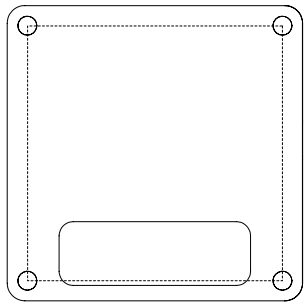

Goniometer25
底座·安装孔
4 pcs – Φ 2.1 mm
21.6 mm × 21.6 mm

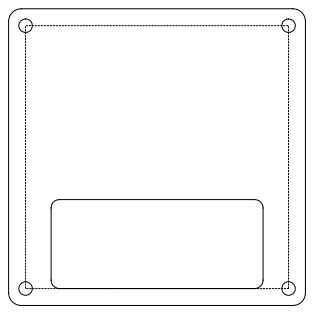

Goniometer35
底座·安装孔
4 pcs – Φ 2.1 mm
31 mm × 31 mm
12线缆 & 接头
驱动线缆 & 接头
传感线缆 & 接头
磷铜双绞线
2mm 排针(1 × 2 pins)
磷铜三绞线
2mm 排针(1 × 3 pins)
13控制器规格
MC-NewtonLT.06 系列
