技术参数
选择更适合的那款
Linear16-x
水平运动
Linear25-x
水平运动
Linear35-x
水平运动
➨ 版本定位
标准版本
2 × 10-7 mbar
1.4 K ~ 350 K
✔
✔
✔
.UHV, 超高真空版本
2 × 10-11 mbar
1.4 K ~ 350 K
✔
✔
✔
.ULT, 极低温版本
2 × 10-7 mbar
10 mK ~ 350 K
✔
✔
✔
.UHV.ULT, 超高真空&极低温版本
2 × 10-11 mbar
10 mK ~ 350 K
✔
✔
✔
➨ 基础信息
1外形尺寸
零点位置状态
16 × 16 × 10.5
( mm × mm × mm )
25.4 × 25.4 × 9.5
( mm × mm × mm )
35 × 35 × 10.5
( mm × mm × mm )
2主体材料
标准版本
.UHV 版本
.ULT 版本
.UHV.ULT 版本
纯钛; 10 g
纯钛; 10 g
铍铜; 17 g
铍铜; 17 g
钛合金; 24 g
钛合金; 24 g
铍铜; 41 g
铍铜; 41 g
钛合金; 38 g
钛合金; 38 g
铍铜; 60 g
铍铜; 60 g
3运动行程
3 mm
6 mm
20 mm

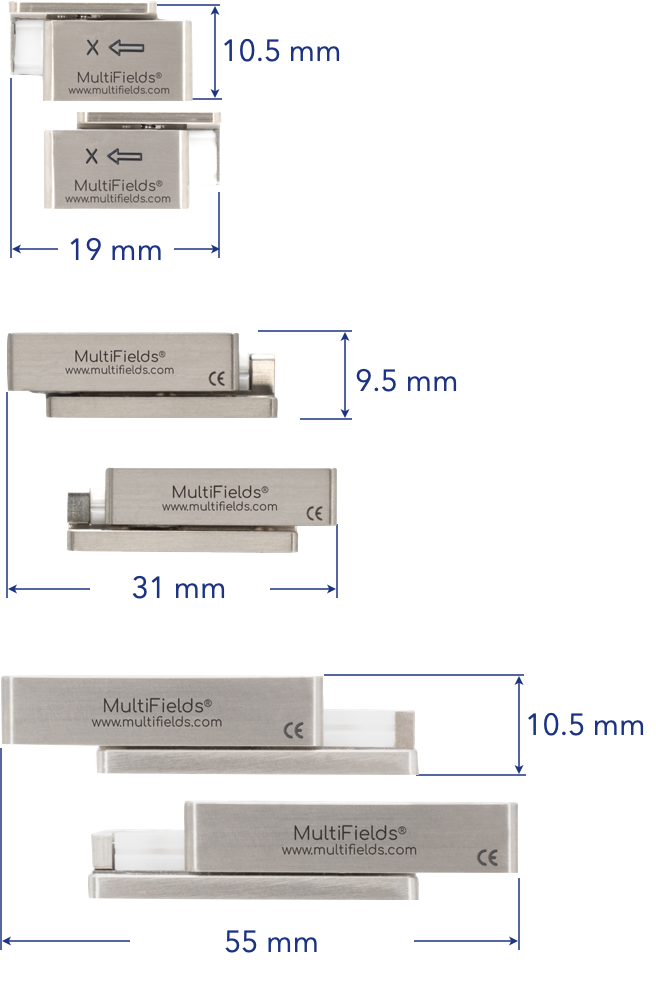

4安装空间
满行程运动
(宽度 × 长度 × 厚度)
Linear16-x,
16 mm × 19 mm × 10.5 mm
Linear25-x,
25 mm × 31 mm × 9.5 mm
Linear35-x,
35 mm × 55 mm × 10.5 mm
➨ 技术参数
5最大速度
@ 300 K
~ 2 mm/s
~ 2 mm/s
~ 2 mm/s

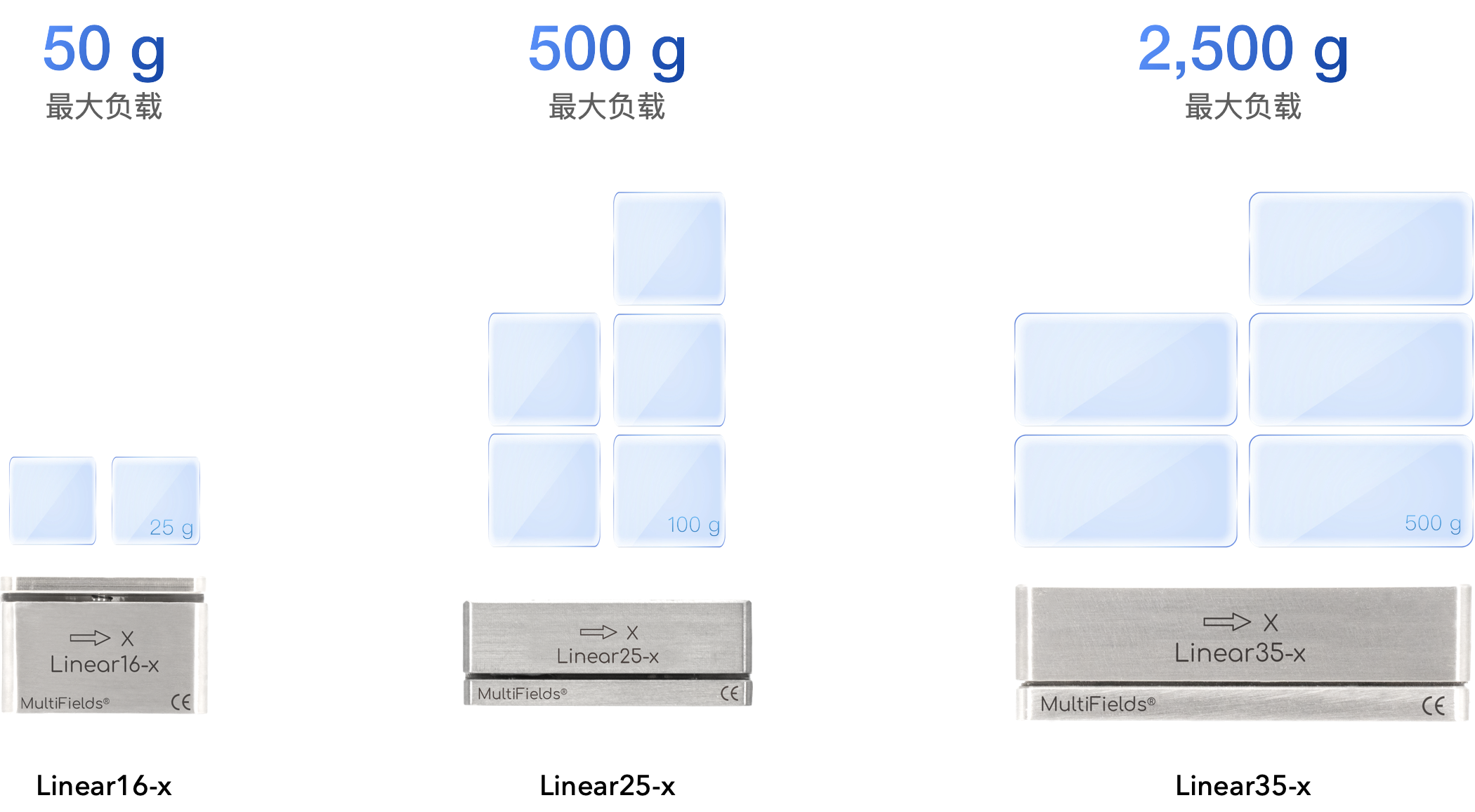

6最大负载
水平方向使用
50 g
500 g
2500 g
7驱动力
1.5 N
2 N
3 N
8最小步伐
~10 nm
~10 nm
~10 nm
9精调分辨率
@ 2 K
sub – nm
sub – nm
sub – nm
10双向重复定位精度
1~2 μm
11位置传感器
种类
量程
分辨率
功率
电阻型位置传感器
3 mm
6 mm
20 mm
~ 150 nm
1 mW (极低温可选 1 μW)
➨ 安装 & 使用
12可用孔位
Linear16-x
台面·用户螺纹孔
4 pcs – M1.6 × 2 mm
11.5 mm × 11.5 mm
4 pcs – M1.6 × 2 mm
Φ 5 mm
Linear25-x
台面·用户螺纹孔
4 pcs – M1.6 × 2 mm
11.5 mm × 11.5 mm
4 pcs – M2 × 2 mm
21.6 mm × 21.6 mm
4 pcs – M2 × 2 mm
11 mm × 20 mm
Linear35-x
台面·用户螺纹孔
4 pcs – M2 × 2 mm
21.6 mm × 21.6 mm
4 pcs – M2 × 2 mm
31 mm × 31 mm
4 pcs – M2 × 2 mm
16 mm × 29 mm
Linear16-x
底座·安装孔
2 pcs – Φ 2.1 mm
13.5 mm – 2
Linear25-x
底座·安装孔
3 pcs – Φ 2.1 mm
21.6 mm – 3
Linear35-x
底座·安装孔
4 pcs – Φ 2.1 mm
31 mm × 31 mm
13线缆 & 接头
驱动线缆 & 接头
传感线缆 & 接头
磷铜双绞线
2mm 排针(1 × 2 pins)
磷铜三绞线
2mm 排针(1 × 3 pins)
14控制器规格
MC-NewtonLT.06 系列
