技术参数
选择更适合的那款
Linear16-z
垂直运动
Linear25-z
垂直运动
Linear25-z.LR
垂直运动
Linear35-z
垂直运动
➨ 版本定位
标准版本
2 × 10-7 mbar
1.4 K ~ 350 K
✔
✔
✔
✔
.UHV, 超高真空版本
2 × 10-11 mbar
1.4 K ~ 350 K
✔
✔
✔
✔
.ULT, 极低温版本
2 × 10-7 mbar
10 mK ~ 350 K
✔
✔
✔
✔
.UHV.ULT, 超高真空&极低温版本
2 × 10-11 mbar
10 mK ~ 350 K
✔
✔
✔
✔
➨ 基础信息

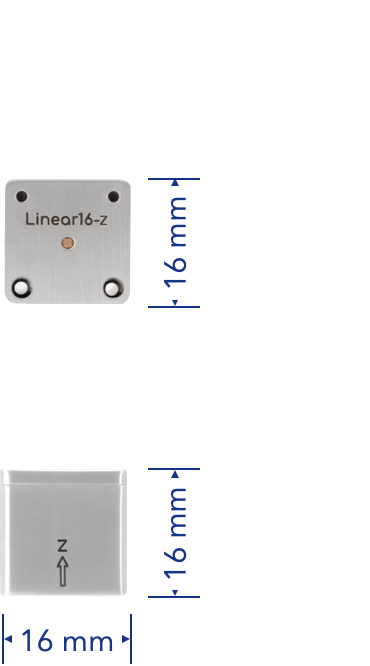

1外形尺寸
零点位置状态
16 × 16 × 16
( mm × mm × mm )

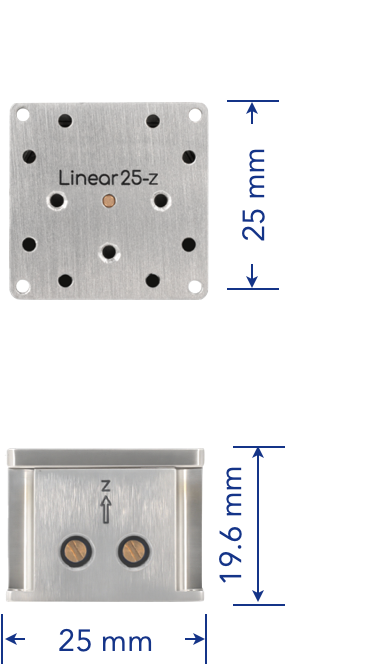

25 × 25 × 19.6
( mm × mm × mm )

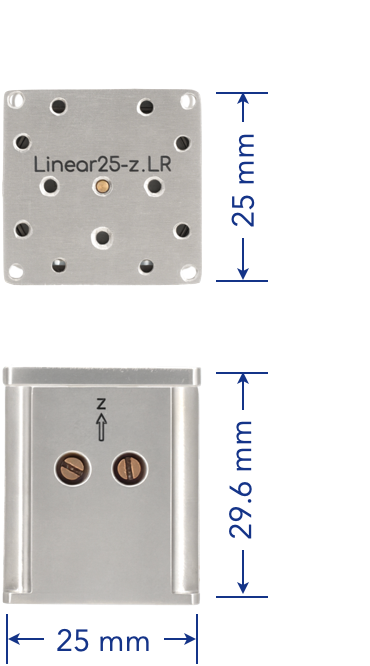

25 × 25 × 29.6
( mm × mm × mm )

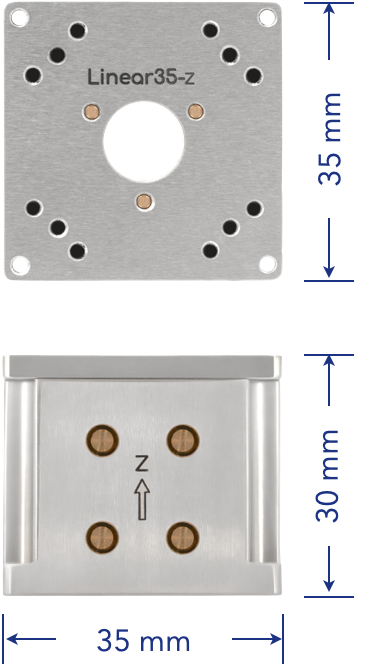

35 × 35 × 30
( mm × mm × mm )
2主体材料
标准版本
.UHV 版本
.ULT 版本
.UHV.ULT 版本
纯钛; 12 g
纯钛; 12 g
铍铜; 20 g
铍铜; 20 g
钛合金; 34 g
钛合金; 34 g
铍铜; 58 g
铍铜; 58 g
钛合金; 62 g
钛合金; 62 g
铍铜; 105 g
铍铜; 105 g
钛合金; 118 g
钛合金; 118 g
铍铜; 201 g
铍铜; 201 g
3运动行程
3 mm
6 mm
16 mm
8 mm

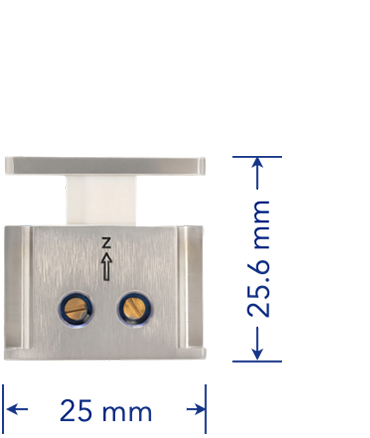

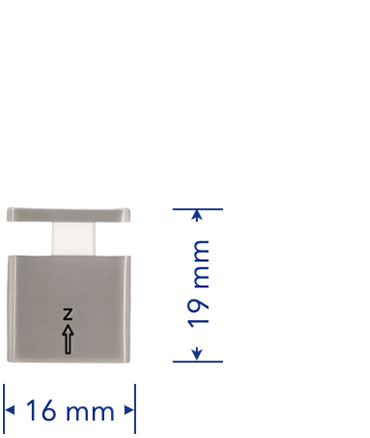

4安装空间
满行程运动
16 × 16 × 19
( mm × mm × mm )
25 × 25 × 25.6
( mm × mm × mm )

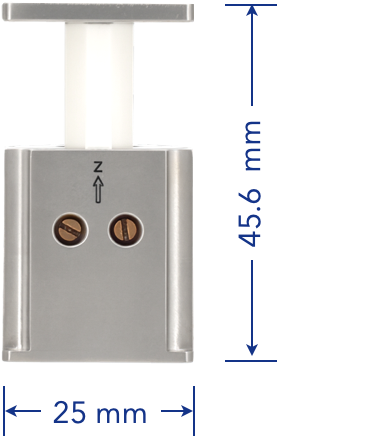

25 × 25 × 45.6
( mm × mm × mm )

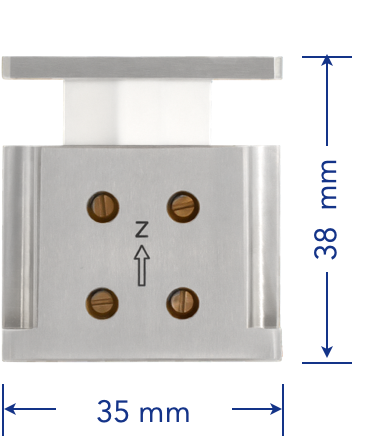

35 × 35 × 38
( mm × mm × mm )
➨ 技术参数
5最大速度
@ 300 K
~ 2 mm/s
~ 2 mm/s
~ 2 mm/s
~ 2 mm/s

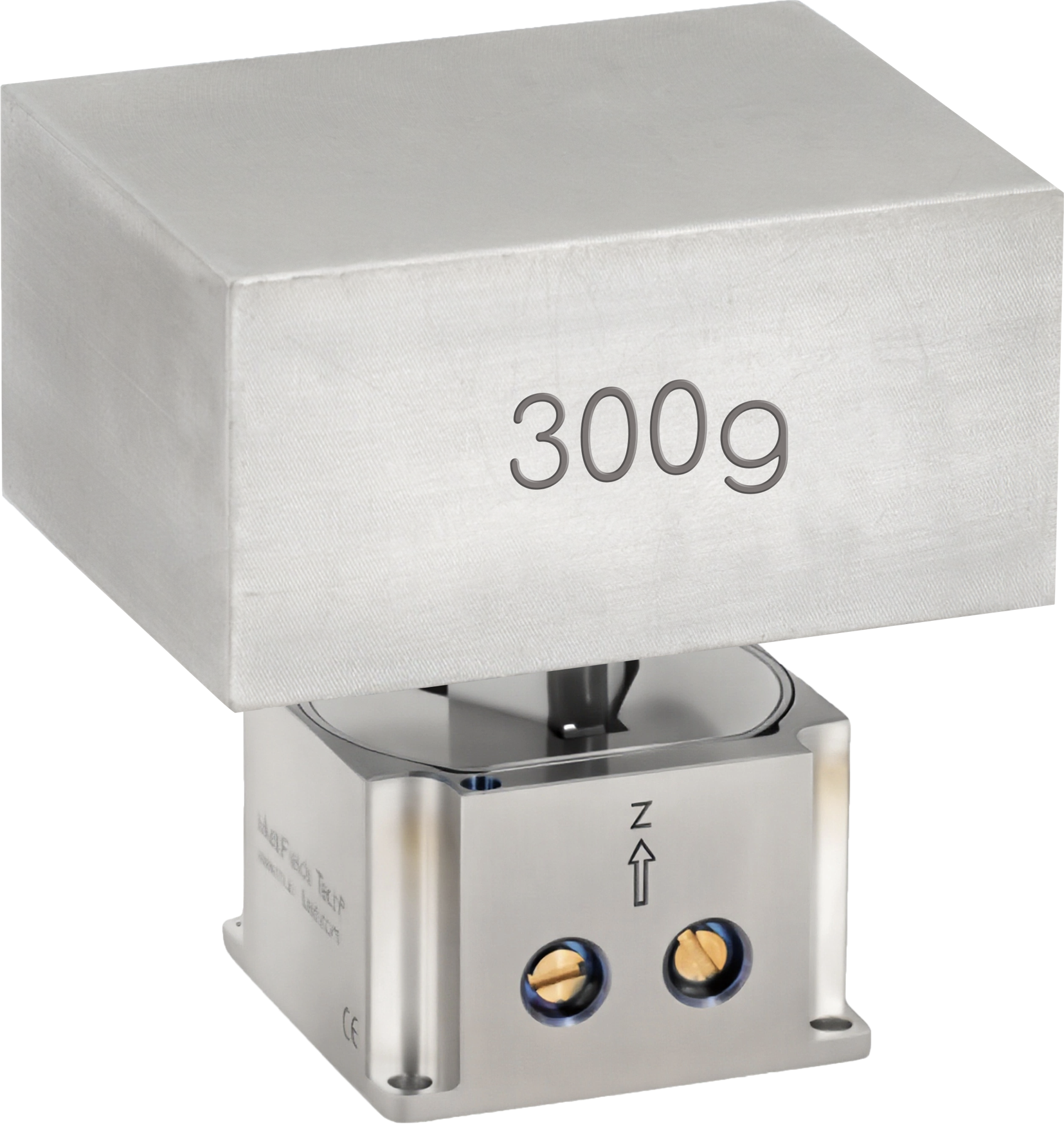

6最大负载
250 g
300 g
300 g
300 g
7驱动力
3 N
3 N
3 N
5 N
8最小步伐
~10 nm
~10 nm
~10 nm
~10 nm
9精调分辨率
@ 2 K
sub – nm
sub – nm
sub – nm
sub – nm
10双向重复定位精度
1~2 μm
11位置传感器
种类
量程
分辨率
功率
电阻型位置传感器
3 mm
6 mm
16 mm
8 mm
~ 150 nm
1 mW (极低温可选 1 μW)
➨ 安装 & 使用
12可用孔位
Linear16-z
台面·用户螺纹孔
2 pcs – M1.6 × 2 mm
11.5 mm – 2
Linear25-z
台面·用户螺纹孔
4 pcs – M1.6 × 2 mm
11.5 mm × 11.5 mm
4 pcs – M2 × 2 mm
21.6 mm × 21.6 mm
4 pcs – M2 × 2 mm
11 mm × 20 mm
4 pcs – M2 × 2 mm
20 mm × 11 mm
Linear25-z.LR
台面·用户螺纹孔
4 pcs – M1.6 × 2 mm
11.5 mm × 11.5 mm
4 pcs – M2 × 2 mm
21.6 mm × 21.6 mm
4 pcs – M2 × 2 mm
11 mm × 20 mm
4 pcs – M2 × 2 mm
20 mm × 11 mm
Linear35-z
台面·用户螺纹孔
4 pcs – M2 × 2 mm
21.6 mm × 21.6 mm
4 pcs – M2 × 2 mm
31 mm × 31 mm
4 pcs – M2 × 2 mm
16 mm × 29 mm
4 pcs – M2 × 2 mm
29 mm × 16 mm
Linear16-z
底座·安装孔
2 pcs – Φ 2.1 mm
13.5 mm – 2
Linear25-z
底座·安装孔
4 pcs – Φ 2.1 mm
21.6 mm × 21.6 mm
Linear25-z.LR
底座·安装孔
4 pcs – Φ 2.1 mm
21.6 mm × 21.6 mm
Linear35-z
底座·安装孔
4 pcs – Φ 2.1 mm
31 mm × 31 mm
13线缆 & 接头
驱动线缆 & 接头
传感线缆 & 接头

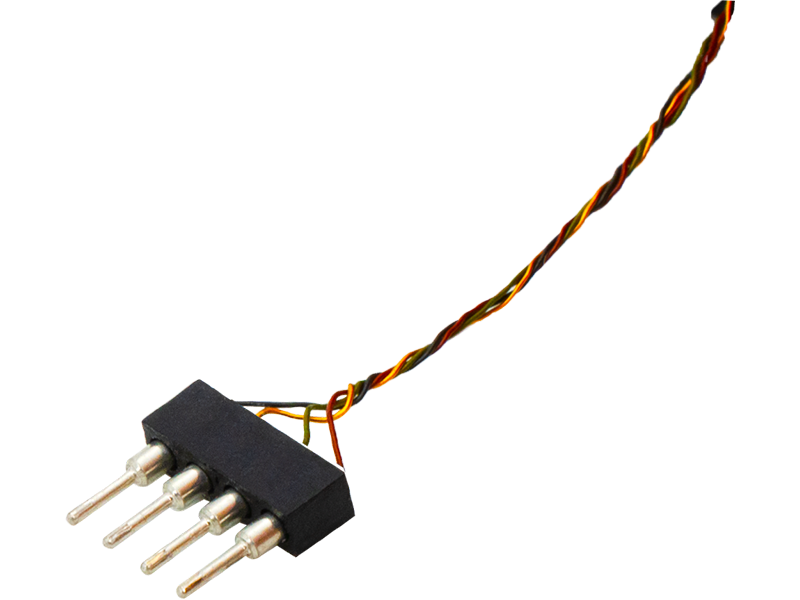

磷铜四绞线
2mm 排针(1 × 4 pins)

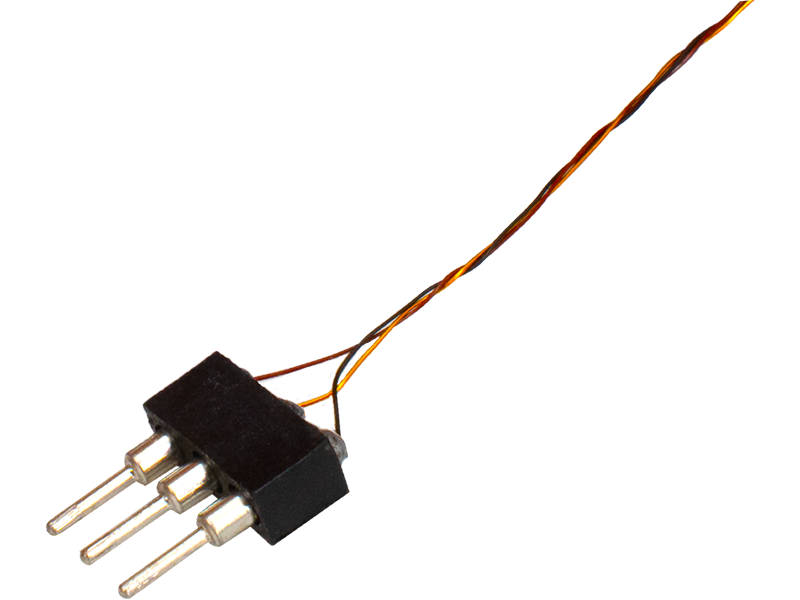

磷铜三绞线
2mm 排针(1 × 3 pins)

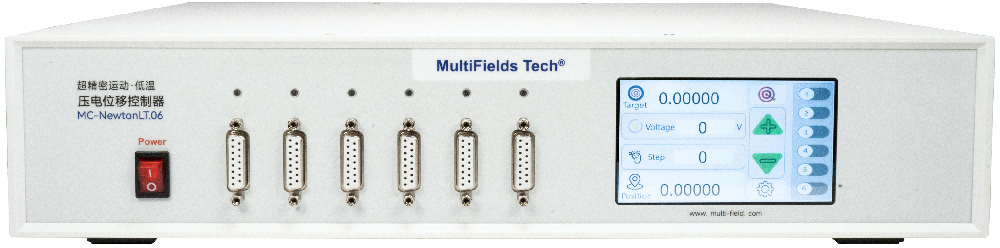

14控制器规格
MC-NewtonLT.06 系列
