技术参数
选择更适合的那款

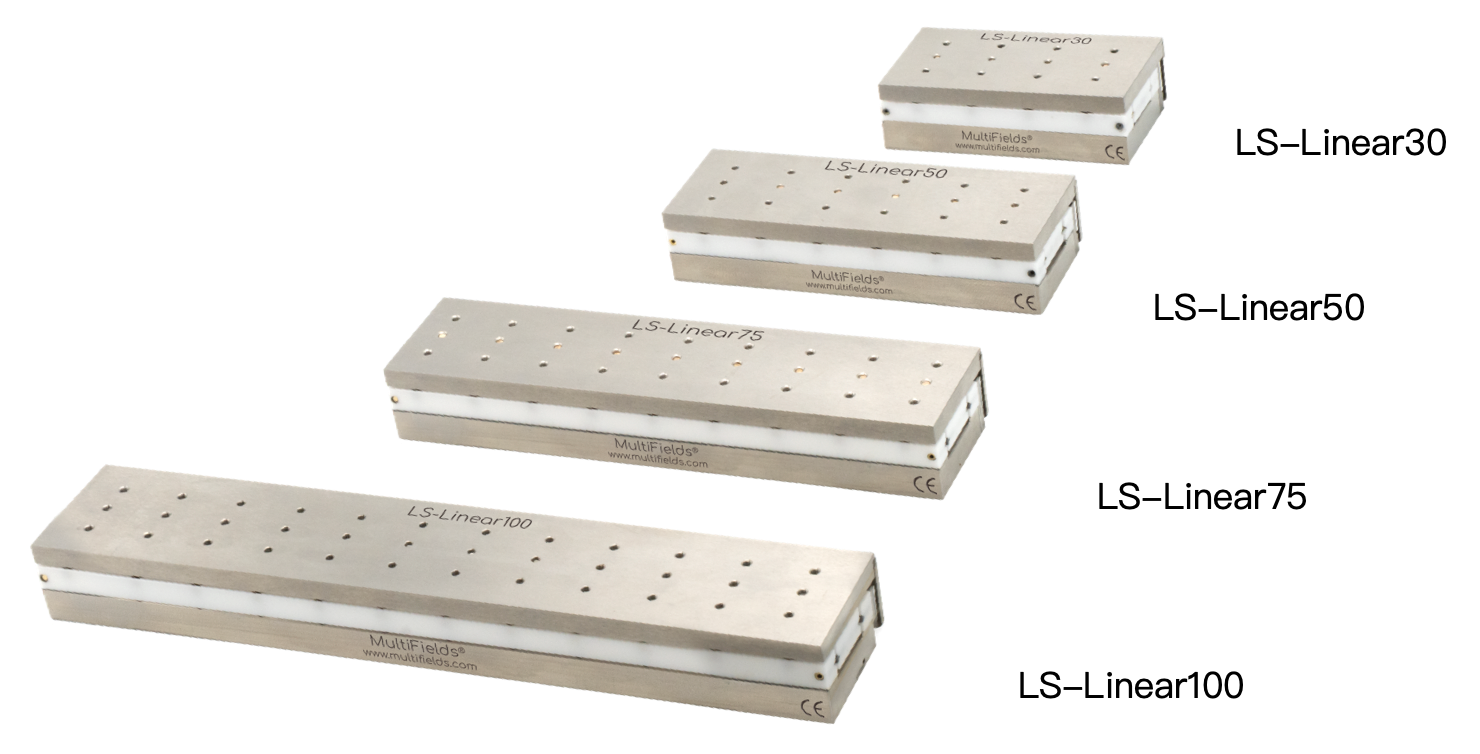

LS-Linear30
水平运动
LS-Linear50
水平运动
LS-Linear75
水平运动
LS-Linear100
水平运动
➨ 版本定位
标准版本
2 × 10-7 mbar
1.4 K ~ 350 K
✔
✔
✔
✔
.UHV, 超高真空版本
2 × 10-11 mbar
1.4 K ~ 350 K
✔
✔
✔
✔
.ULT, 极低温版本
2 × 10-7 mbar
10 mK ~ 350 K
✔
✔
✔
✔
.UHV.ULT, 超高真空&极低温版本
2 × 10-11 mbar
10 mK ~ 350 K
✔
✔
✔
✔
➨ 基础信息

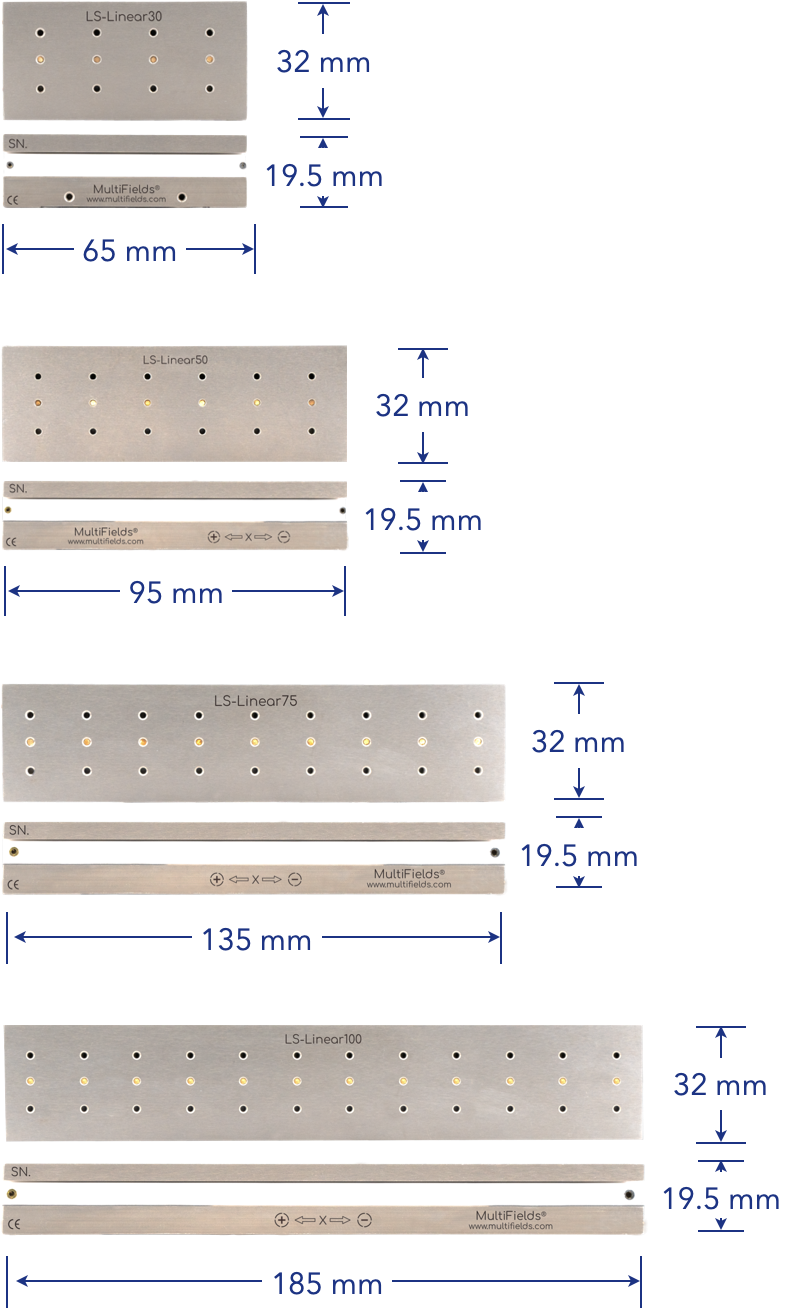

1外形尺寸
零点位置状态
LS-Linear30,
65 mm × 32 mm × 19.5 mm
LS-Linear50,
95 mm × 32 mm × 19.5 mm
LS-Linear75,
135 mm × 32 mm × 19.5 mm
LS-Linear100,
185 mm × 32 mm × 19.5 mm
2主体材料
标准版本
.UHV 版本
.ULT 版本
.UHV.ULT 版本
纯钛; 100 g
纯钛; 100 g
铍铜; 175 g
铍铜; 175 g
钛合金; 150 g
钛合金; 150 g
铍铜; 175 g
铍铜; 175 g
钛合金; 220 g
钛合金; 220 g
铍铜; 400 g
铍铜; 400 g
钛合金; 300 g
钛合金; 300 g
铍铜; 540 g
铍铜; 540 g
3运动行程
30 mm
50 mm
75 mm
100 mm

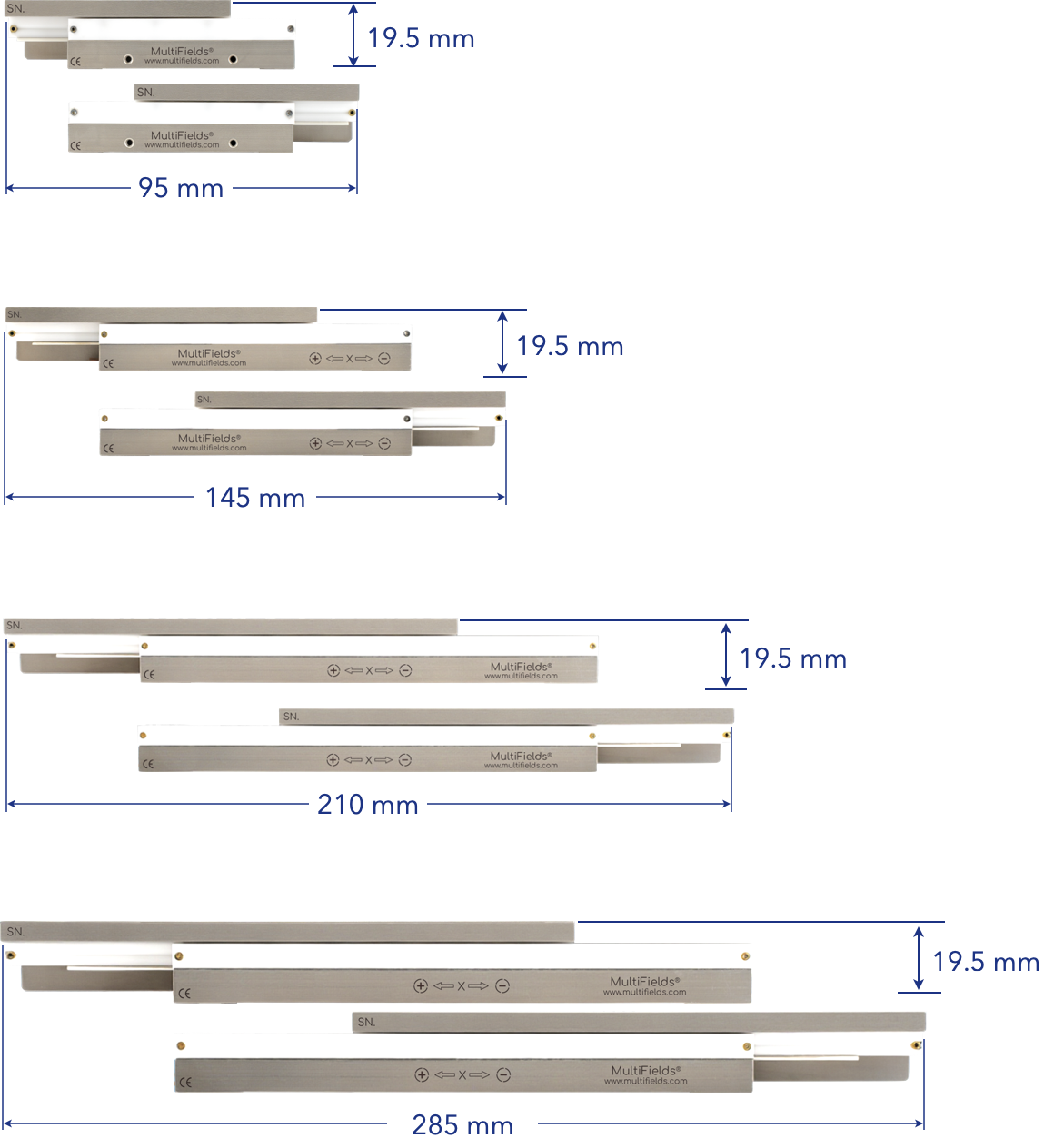

4安装空间
满行程运动
LS-Linear30,
95 mm × 32 mm × 19.5 mm
LS-Linear50,
145 mm × 32 mm × 19.5 mm
LS-Linear75,
210 mm × 32 mm × 19.5 mm
LS-Linear100,
285 mm × 32 mm × 19.5 mm
➨ 技术参数
5最大速度
@ 300 K
~ 3 mm/s
~ 3 mm/s
~ 3 mm/s
~ 3 mm/s

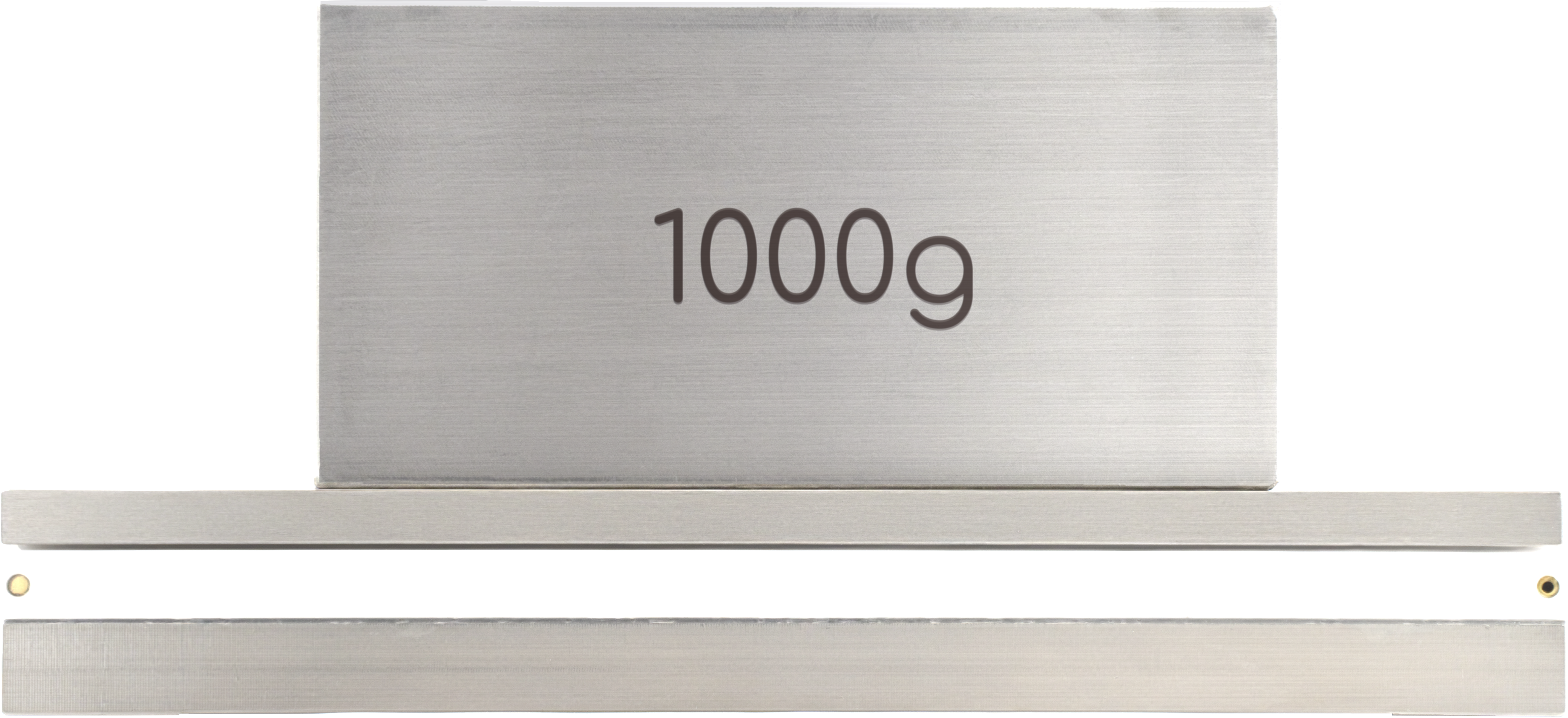

6最大负载
750 g
750 g
1000 g
1000 g
7驱动力
3 N
3 N
3 N
3 N
8最小步伐
~10 nm
~10 nm
~10 nm
~10 nm
9精调分辨率
@ 2 K
sub – nm
sub – nm
sub – nm
sub – nm
10双向重复定位精度
1~2 μm
11位置传感器
种类
量程
分辨率
功率
电阻型位置传感器
30 mm
50 mm
75 mm
100 mm
~ 150 nm
3 mW
(极低温可选 5 μW)
2 mW
(极低温可选 3 μW)
1.5 mW
(极低温可选 2 μW)
1 mW
(极低温可选 1.5 μW)
➨ 安装 & 使用
12可用孔位
LS-Linear30
台面·用户螺纹孔
8 pcs – M2 × 4.5 mm
45 mm × 15 mm
底座·安装孔
2 pcs – Φ 4.3 mm
55 mm – 2
LS-Linear50
台面·用户螺纹孔
12 pcs – M2 × 4.5 mm
75 mm × 15 mm
底座·安装孔
2 pcs – Φ 4.3 mm
75 mm – 2
LS-Linear75
台面·用户螺纹孔
18 pcs – M2 × 4.5 mm
115 mm × 15 mm
底座·安装孔
2 pcs – Φ 4.3 mm
115 mm – 2
LS-Linear100
台面·用户螺纹孔
24 pcs – M2 × 4.5 mm
165 mm × 15 mm
底座·安装孔
2 pcs – Φ 4.3 mm
165 mm – 2
13线缆 & 接头
驱动线缆 & 接头
传感线缆 & 接头
磷铜四绞线
2mm 排针(1 × 2 pins)
磷铜三绞线
2mm 排针(1 × 3 pins)
14控制器规格
MC-NewtonLT.06 系列
