技术参数
选择更适合的那款
Rotator16
旋转运动
Rotator25
旋转运动
Rotator25.Optic
旋转运动
Rotator35
旋转运动
➨ 版本定位
标准版本
2 × 10-7 mbar
1.4 K ~ 350 K
✔
✔
✔
✔
.UHV, 超高真空版本
2 × 10-11 mbar
1.4 K ~ 350 K
✔
✔
✔
✔
.ULT, 极低温版本
2 × 10-7 mbar
10 mK ~ 350 K
✔
✔
✔
✔
.UHV.ULT, 超高真空&极低温版本
2 × 10-11 mbar
10 mK ~ 350 K
✔
✔
✔
✔
➨ 基础信息

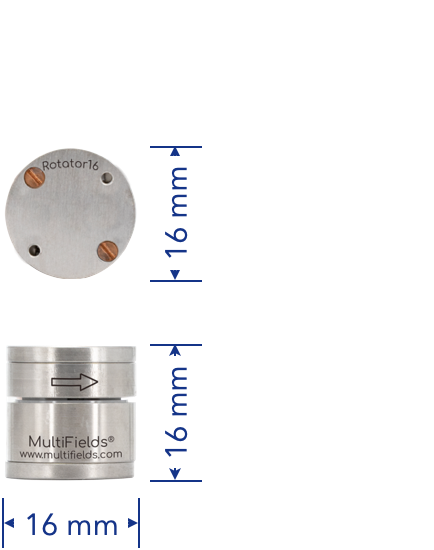

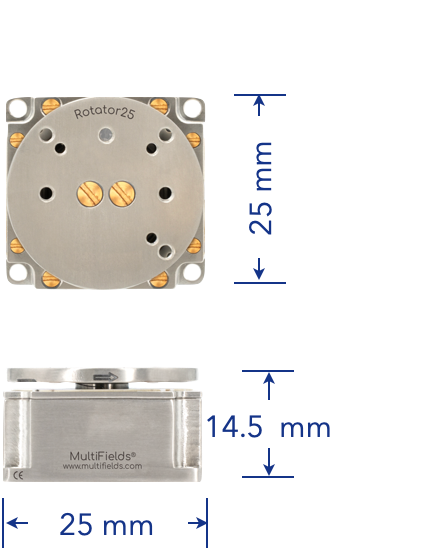

1外形尺寸
零点位置状态
Dia. 16 × 16
( mm × mm )
25 × 25 × 14.5
( mm × mm × mm )
30 × 23 × 14.5
( mm × mm × mm )
35 × 35 × 16.5
( mm × mm × mm )
2主体材料
标准版本
.UHV 版本
.ULT 版本
.UHV.ULT 版本
纯钛; 10 g
纯钛; 10 g
铍铜; 17 g
铍铜; 17 g
钛合金; 24 g
钛合金; 24 g
铍铜; 41 g
铍铜; 41 g
钛合金; 24 g
钛合金; 24 g
铍铜; 41 g
铍铜; 41 g
钛合金; 45 g
钛合金; 45 g
铍铜; 76 g
铍铜; 76 g
3运动行程
270 °
360 ° 连续运动
360 ° 连续运动
360 ° 连续运动
➨ 技术参数
4最大速度
@ 300 K
~ 3 °/s
~ 3 °/s
~ 3 °/s
~ 3 °/s

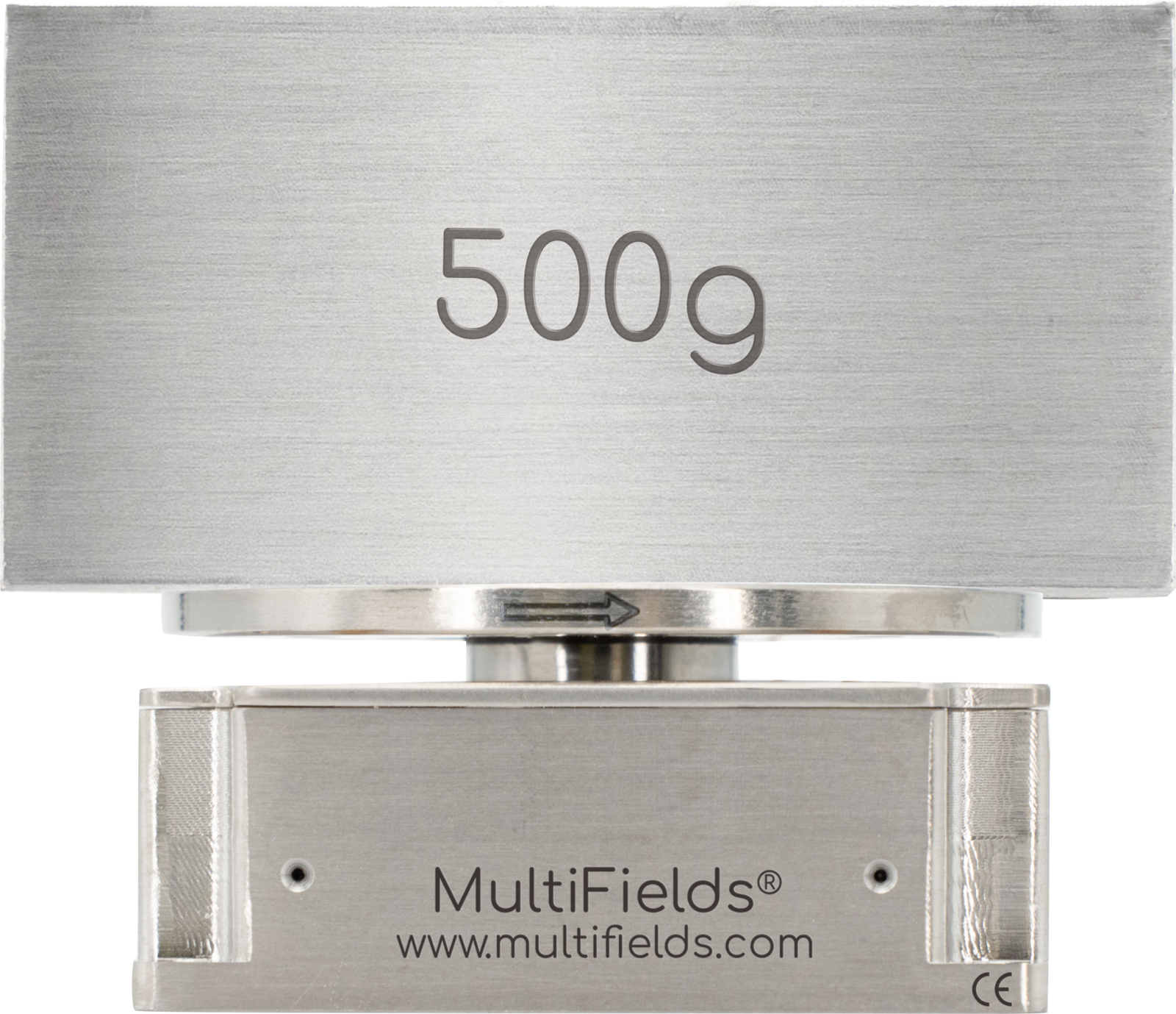

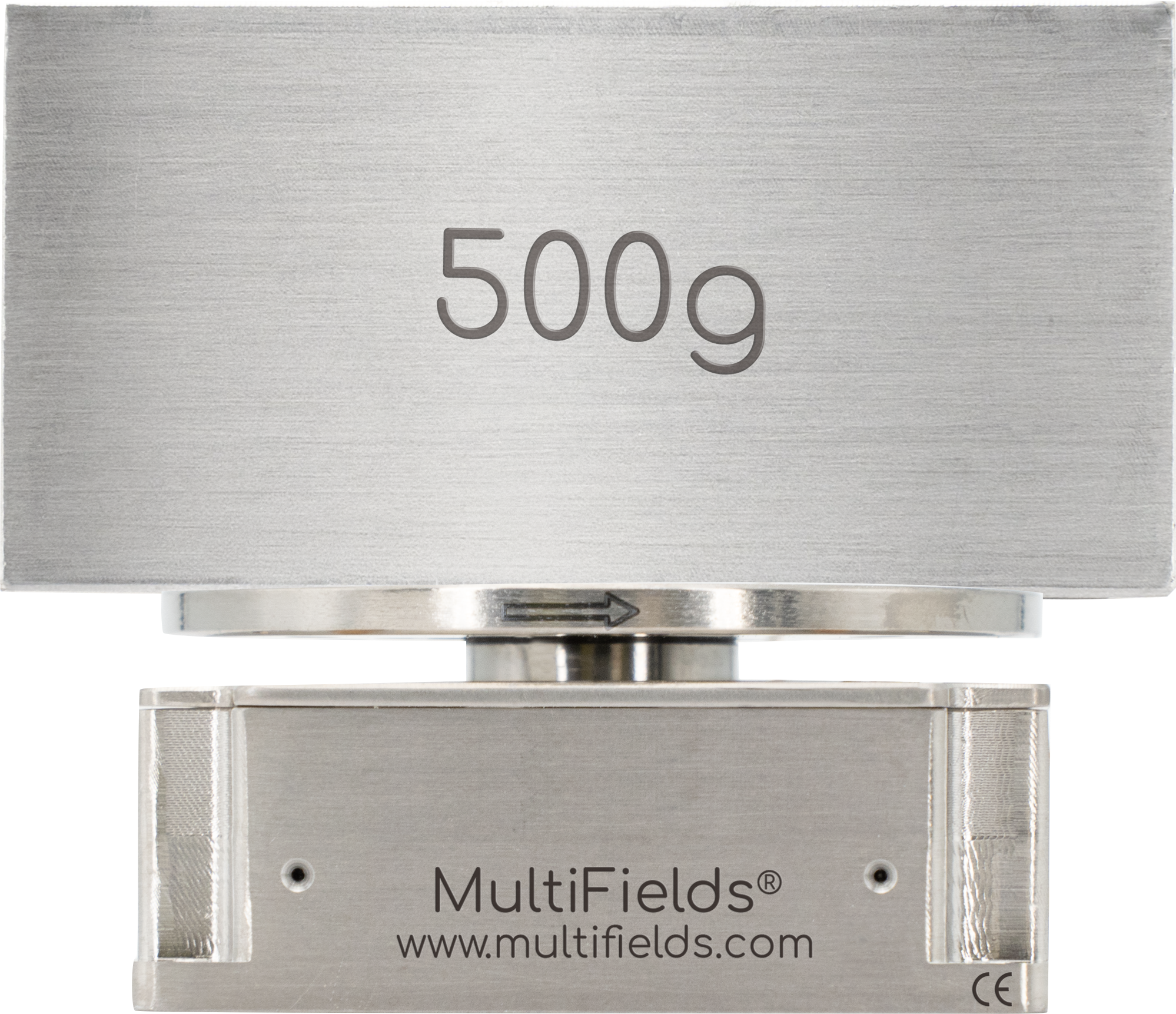

5最大负载
100 g
250 g
250 g
500 g
6最大扭矩
0.4 N·cm
1.5 N·cm
1.5 N·cm
2.5 N·cm
7最小步伐
0.5 m°
0.4 m°
0.4 m°
0.3 m°
8精调分辨率
@ 2 K
5 μ°
4 μ°
4 μ°
3 μ°
9双向重复定位精度
50 m°
10位置传感器
种类
量程
分辨率
功率
电阻型位置传感器
270 °
320 °
320 °
320 °
~ 10 m°
0.5 mW (极低温可选 0.5 μW)
➨ 安装 & 使用
11可用孔位
Rotator16
台面·用户螺纹孔
2 pcs – M1.6 × 2 mm
12.5 mm – 2

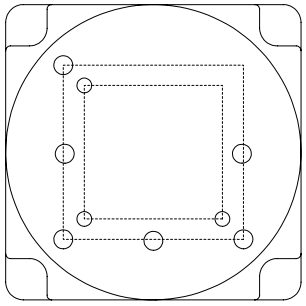

Rotator25
台面·用户螺纹孔
6 pcs – M2 × 2 mm
15 mm × 15 mm
3 pcs – M1.6 × 2 mm
11.5 mm × 11.5 mm

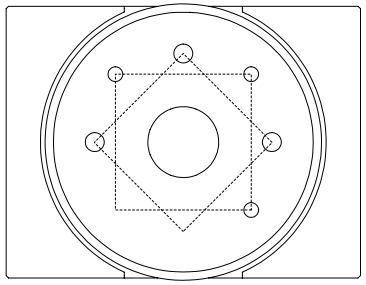

Rotator25.Optic
台面·用户螺纹孔
3 pcs – M2 × 2 mm
10.6 mm × 10.6 mm
3 pcs – M1.6 × 2 mm
11.5 mm × 11.5 mm

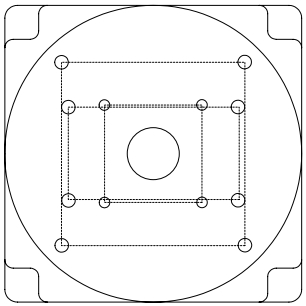

Rotator35
台面·用户螺纹孔
4 pcs – M2 × 2 mm
21.6 mm × 21.6 mm
4 pcs – M2 × 2 mm
11 mm × 20 mm
4 pcs – M1.6 × 2 mm
11.5 mm × 11.5 mm
Rotator16
底座·安装孔
2 pcs – M1.6 × 2 mm
13.5 mm – 2
Rotator25
底座·安装孔
4 pcs – Φ 2.1 mm
21.6 mm × 21.6 mm

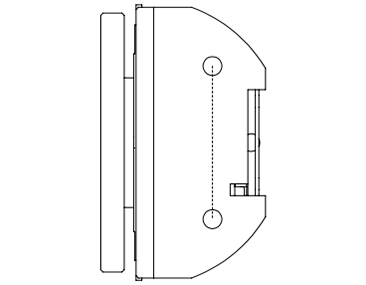

Rotator25.Optic
侧向·安装孔
2 pcs – M2 × 4 mm
13 mm – 2

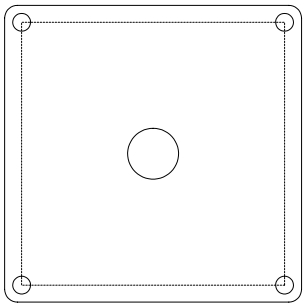

Rotator35
底座·安装孔
4 pcs – Φ 2.1 mm
31 mm × 31 mm
13线缆 & 接头
驱动线缆 & 接头
传感线缆 & 接头

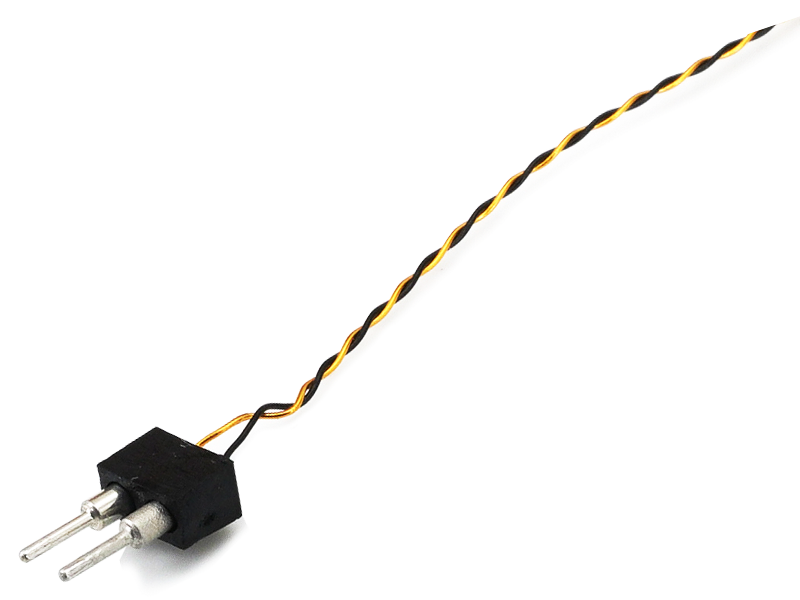

磷铜双绞线
2mm 排针(1 × 2 pins)
磷铜三绞线
2mm 排针(1 × 3 pins)
14控制器规格
MC-NewtonLT.06 系列
