技术参数
选择更适合的那款
Scanner16-z
垂直扫描
Scanner25-z
垂直扫描
Scanner35-z
垂直扫描
➨ 版本定位
标准版本
2 × 10-7 mbar
1.4 K ~ 350 K
✔
✔
✔
.UHV, 超高真空版本
2 × 10-11 mbar
1.4 K ~ 350 K
✔
✔
✔
.ULT, 极低温版本
2 × 10-7 mbar
10 mK ~ 350 K
✔
✔
✔
.UHV.ULT, 超高真空&极低温版本
2 × 10-11 mbar
10 mK ~ 350 K
✔
✔
✔
➨ 基础信息

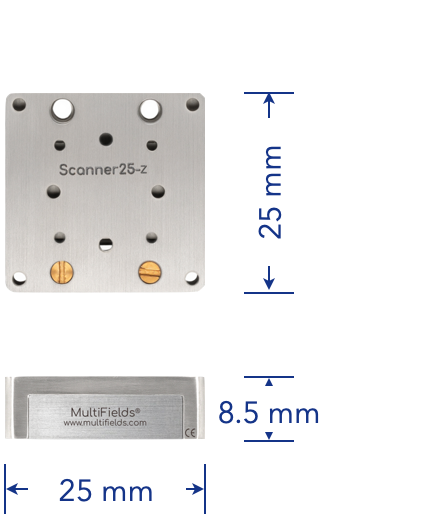

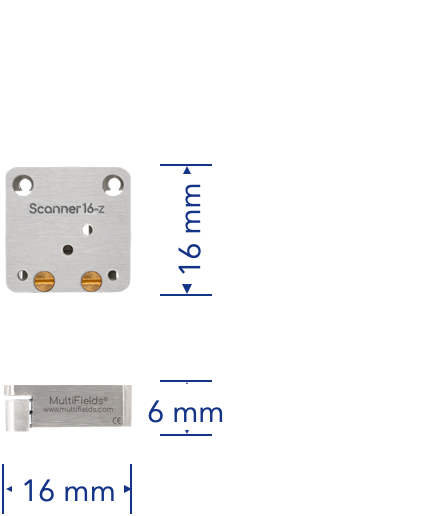

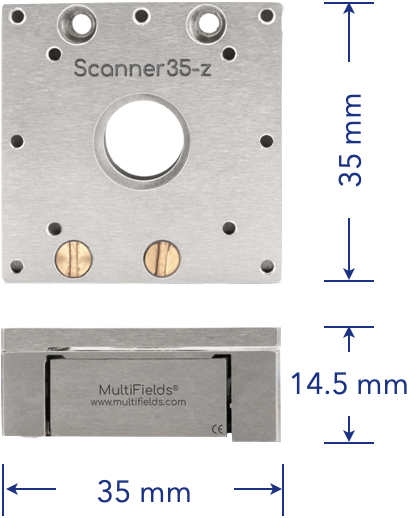

1外形尺寸
零点位置状态
16 × 16 × 6
( mm × mm × mm )
25 × 25 × 8.5
( mm × mm × mm )
35 × 35 × 14.5
( mm × mm × mm )
2主体材料
标准版本
.UHV 版本
.ULT 版本
.UHV.ULT 版本
钛合金; 7 g
钛合金; 7 g
铍铜; 13 g
铍铜; 13 g
钛合金; 20 g
钛合金; 20 g
铍铜; 34 g
铍铜; 34 g
钛合金; 65 g
钛合金; 65 g
铍铜; 110 g
铍铜; 110 g
➨ 技术参数
3运动方向
Z 轴
Z 轴
Z 轴
4扫描行程
@ 300 K
@ 4 K
30 μm
20 μm
80 μm
50 μm
100 μm
60 μm
5驱动电压
@ 300 K
@ 4 K
0 V ~ 75 V
-150 V ~ 150 V
0 V ~ 75 V
-150 V ~ 150 V
0 V ~ 75 V
-150 V ~ 150 V

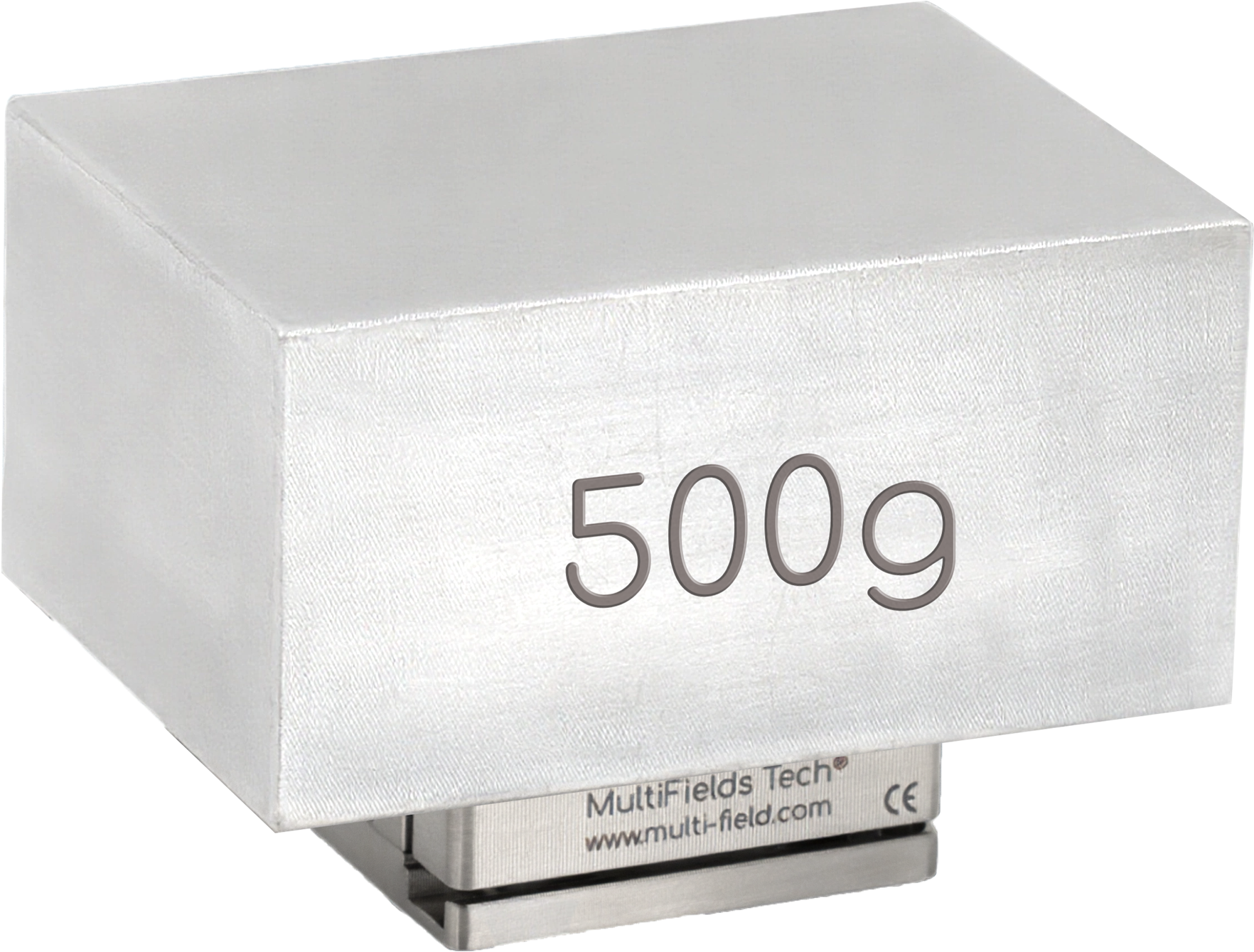

6最大负载
100 g
200 g
500 g
7驱动电容
@ 300 K
0.8 μF
4.2 μF
8 μF
8运动分辨率
0.5 nm
1.2 nm
2 nm
➨ 安装 & 使用
9可用孔位
Scanner16-z
台面·用户螺纹孔
2 pcs – M1.6 × 2 mm
5.75 mm × 3.25 mm
2 pcs – M1.6 × 2 mm
3.25 mm × 5.75 mm
Scanner25-z

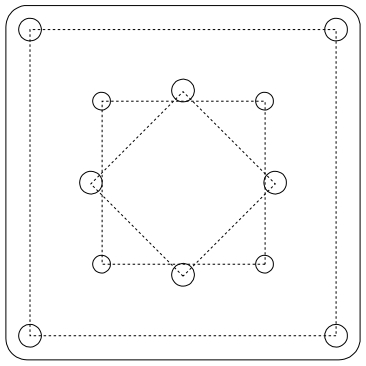

台面·用户螺纹孔
4 pcs – M1.6 × 2 mm
11.5 mm × 11.5 mm
4 pcs – M2 × 2 mm
21.6 mm × 21.6 mm
4 pcs – M2 × 2 mm
Φ 13 mm
Scanner35-z

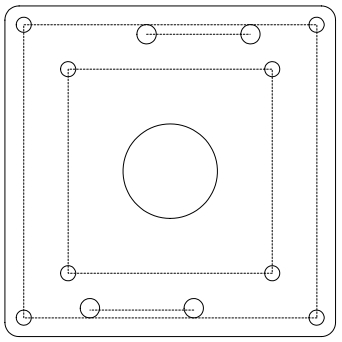

台面·用户螺纹孔
4 pcs – M2 × 2 mm
21.6 mm × 21.6 mm
4 pcs – M2.5 × 2 mm
11 mm – 2
Scanner16-z
底座·安装孔
2 pcs – Φ 2.1 mm
11.5 mm – 2
Scanner25-z

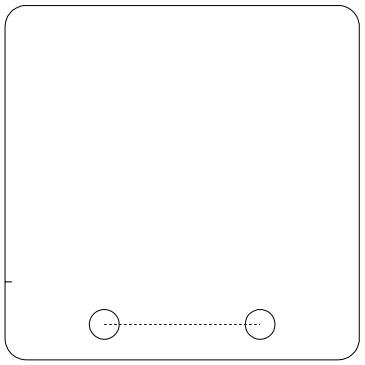

底座·安装孔
2 pcs – Φ 2.1 mm
11 mm – 2
Scanner35-z

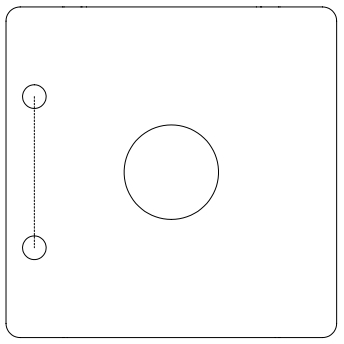

底座·安装孔
2 pcs – Φ 2.6 mm
16 mm – 2
10线缆 & 接头
驱动线缆 & 接头
磷铜双绞线
2mm 排针(1 × 2 pins)

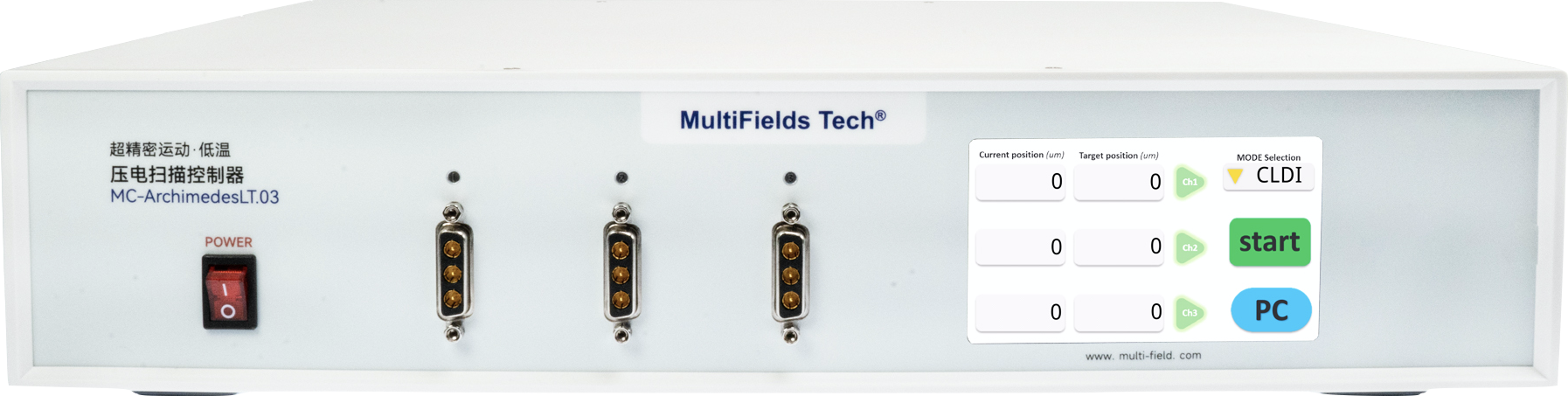

11控制器规格
MC-ArchimedesLT.03 系列
