技术参数
选择更适合的那款
Carrier.S100.XYRz
水平线性运动 + Rz 单轴旋转运动
Carrier.S200.XYRz
水平线性运动 + Rz 单轴旋转运动
➨ 版本定位
标准版本
大气环境
✔
✔
.HV, 高真空版本
优于 2E-7 mbar
✔
✔
.UHV, 超高真空版本
优于 2E-11 mbar
✔
✔
.NM, 完全无磁版本
完全无磁
✔
✔
.HV.NM, 高真空&完全无磁版本
完全无磁 & 高真空
✔
✔
.UHV.NM, 超高真空&完全无磁版本
完全无磁 & 超高真空
✔
✔
➨ 基础信息
1运动方向 & 行程 (闭环)
X, Y
Rz
100 μm
± 1 mrad
200 μm
± 2 mrad

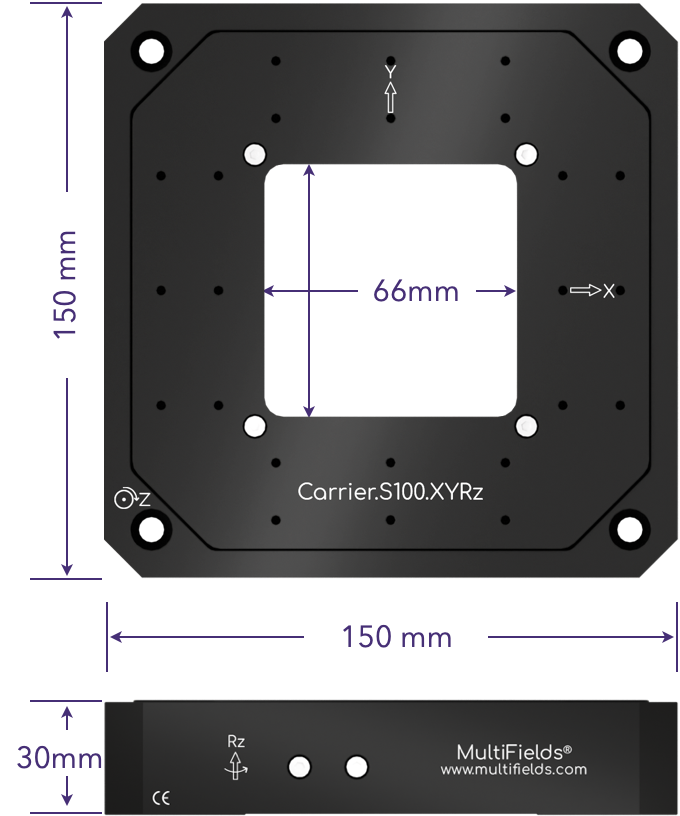

2尺寸
外形尺寸
中通孔径
150 mm × 150 mm × 30 mm
66 mm × 66 mm
3主体材料
标准版本
.HV 版本
.UHV 版本
.NM 版本
铝合金, 钢; 1.4 kg
铝合金, 钢; 1.4 kg
铝合金, 钢; 1.4 kg
铝合金, 钛合金; 1.3 kg
铝合金, 钢; 1.4 kg
铝合金, 钢; 1.4 kg
铝合金, 钢; 1.4 kg
铝合金, 钛合金; 1.3 kg
➨ 技术参数
4线性度误差
X, Y
Rz
0.02 %
0.1 %
0.02 %
0.1 %
5重复定位精度
X, Y
Rz
5 nm
0.2 μrad
5 nm
0.2 μrad
6运动分辨率 (闭环)
X, Y
Rz
1 nm
0.3 μrad
2 nm
0.5 μrad
7运动分辨率 (开环)
X, Y
Rz
0.3 nm
0.1 μrad
0.6 nm
0.2 μrad
8刚性
X, Y
2.8 N / μm
3.5 N / μm
9共振频率 1 , XYRz
0 负载
0.5 kg 负载
2.5 kg 负载
450 Hz
250 Hz
150 Hz
500 Hz
300 Hz
180 Hz
10最大负载
5 kg
5 kg
11位置传感器
电容式位置传感
Farady 系列产品
➨ 安装 & 使用
12可用孔位

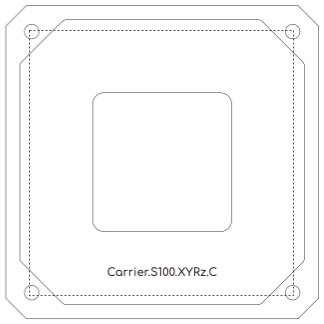

Carrier.S100.XYRz
台面·安装孔
4 pcs – Φ 6.6
125 mm × 125 mm

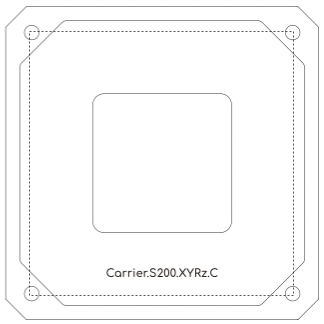

Carrier.S200.XYRz
台面·安装孔
4 pcs – Φ 6.6
125 mm × 125 mm

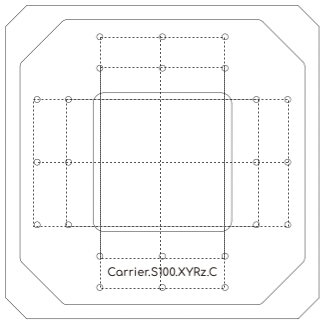

Carrier.S100.XYRz
台面·用户螺纹孔
8 pcs – M3 × 3.5
60 mm × 120 mm
8 pcs – M3 × 3.5
60 mm × 90 mm
4 pcs – M3 × 3.5
90 mm + 90 mm
4 pcs – M3 × 3.5
120 mm + 120 mm

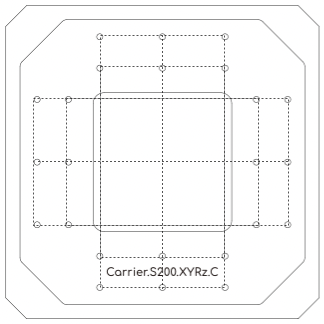

Carrier.S200.XYRz
台面·用户螺纹孔
8 pcs – M3 × 3.5
60 mm × 120 mm
8 pcs – M3 × 3.5
60 mm × 90 mm
4 pcs – M3 × 3.5
90 mm + 90 mm
4 pcs – M3 × 3.5
120 mm + 120 mm
13线缆 & 接头
默认
.UHV 版本
屏蔽线缆, D-Sub 7W2
屏蔽线缆, SMA
14控制器规格
MC-Archimedes.N 系列
1. 共振频率浮动范围 ±20%;
