技术参数
选择更适合的那款
Carrier.S100.Z
垂直线性运动
Carrier.S200.Z
垂直线性运动
➨ 版本定位
标准版本
大气环境
✔
✔
.HV, 高真空版本
优于 2E-7 mbar
✔
✔
.UHV, 超高真空版本
优于 2E-11 mbar
✔
✔
.NM, 完全无磁版本
完全无磁
✔
✔
.HV.NM, 高真空&完全无磁版本
完全无磁 & 高真空
✔
✔
.UHV.NM, 超高真空&完全无磁版本
完全无磁 & 超高真空
✔
✔
➨ 基础信息
1运动方向 & 行程 (闭环)
Z: 100 μm
Z: 200 μm

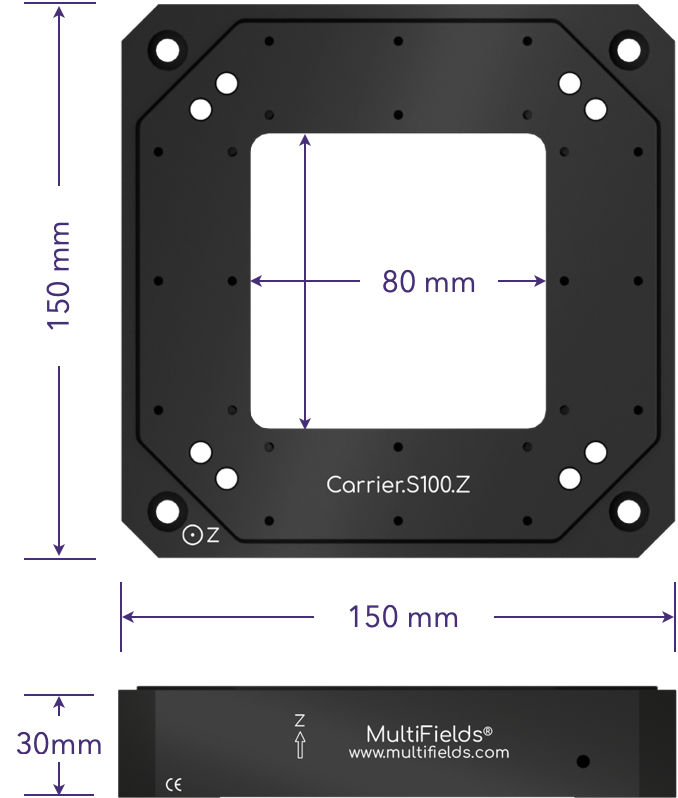

2尺寸
外形尺寸
中通孔径
150 mm × 150 mm × 30 mm
80 mm × 80 mm
3主体材料
标准版本
.HV 版本
.UHV 版本
.NM 版本
铝合金, 钢; 1.4 kg
铝合金, 钢; 1.4 kg
铝合金, 钢; 1.4 kg
铝合金, 钛合金; 1.3 kg
铝合金, 钢; 1.4 kg
铝合金, 钢; 1.4 kg
铝合金, 钢; 1.4 kg
铝合金, 钛合金; 1.3 kg
➨ 技术参数
4线性度误差
Z
0.02 %
0.02 %
5重复定位精度
Z
5 nm
5 nm
6运动分辨率
闭环
开环
0.8 nm
0.2 nm
1 nm
0.6 nm
7刚性
Z
3 N / μm
2 N / μm
8共振频率 1 , Z
0 负载
0.5 kg 负载
2.5 kg 负载
510 Hz
350 Hz
210 Hz
360 Hz
210 Hz
140 Hz
9最大负载
5 kg
5 kg
10位置传感器
电容式位置传感
Farady 系列产品
➨ 安装 & 使用
11可用孔位

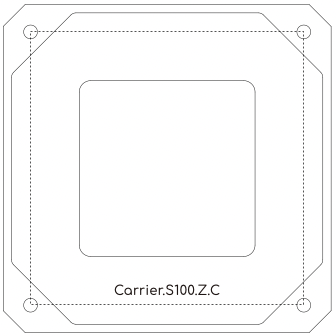

Carrier.S100.Z
台面·安装孔
4 pcs – Φ 6.3
125 mm × 125 mm

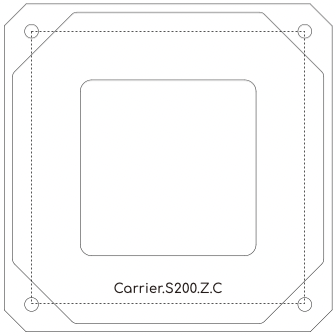

Carrier.S200.Z
台面·安装孔
4 pcs – Φ 6.3
125 mm × 125 mm

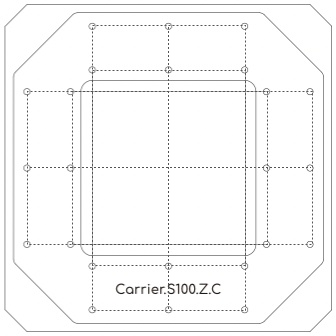

Carrier.S100.Z
台面·用户螺纹孔
8 pcs – M3 × 5
70 mm × 90 mm
8 pcs – M3 × 5
70 mm × 130 mm
4 pcs – M3 × 5
90 mm + 90 mm
4 pcs – M3 × 5
130 mm + 130 mm

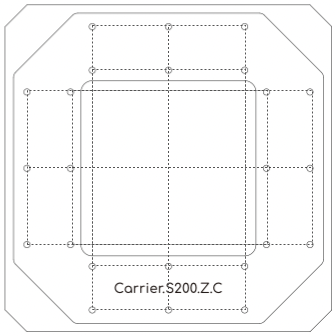

Carrier.S200.Z
台面·用户螺纹孔
8 pcs – M3 × 5
70 mm × 90 mm
8 pcs – M3 × 5
70 mm × 130 mm
4 pcs – M3 × 5
90 mm + 90 mm
4 pcs – M3 × 5
130 mm + 130 mm
12线缆 & 接头
默认
.UHV 版本
屏蔽线缆, D-Sub 7W2
屏蔽线缆, SMA
13控制器规格
MC-Archimedes.N 系列
1. 共振频率浮动范围 ±20%;
