Mirrors 系列 / 压电移相器
技术参数
选择更适合的那款
Mirrors.Z12
压电移相器
Mirrors.Z12
压电移相器
➨ 版本定位
.HV, 高真空版本
优于 2E-7 mbar
✔
.UHV, 超高真空版本
优于 2E-11 mbar
✔
.NM, 完全无磁版本
完全无磁
✔
➨ 基础信息
1 运动方向 & 行程
开环
闭环
15 μm
12 μm
2 运动分辨率
闭环
0.2 nm

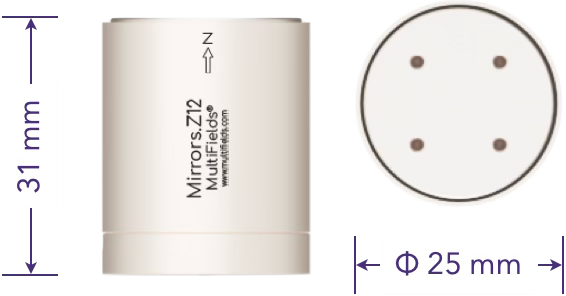

3外形尺寸
运动方向
尺寸
Z 方向
Φ 25 × 31 mm
4主体材料
.HV 版本
.UHV 版本
.NM 版本
钢；120 g
钢；120 g
不锈钢；100 g
铝合金 & 不锈钢；40 g
铝合金 & 不锈钢；40 g
铝合金 & 不锈钢；40 g
➨ 技术参数
5 线性度
0.1%
6 刚性
40 N/µm
7 共振频率 1 (零负载)
4 kHz
8 驱动电压
Max.150 V
9 驱动电压
Max.150 V
10 推荐使用温度
15 ~ 40 °C
11位置传感器
应变片传感器SGS
➨ 安装 & 使用

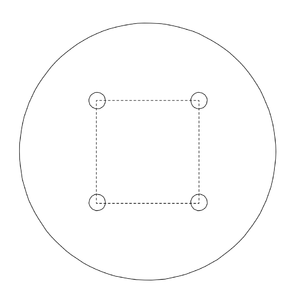

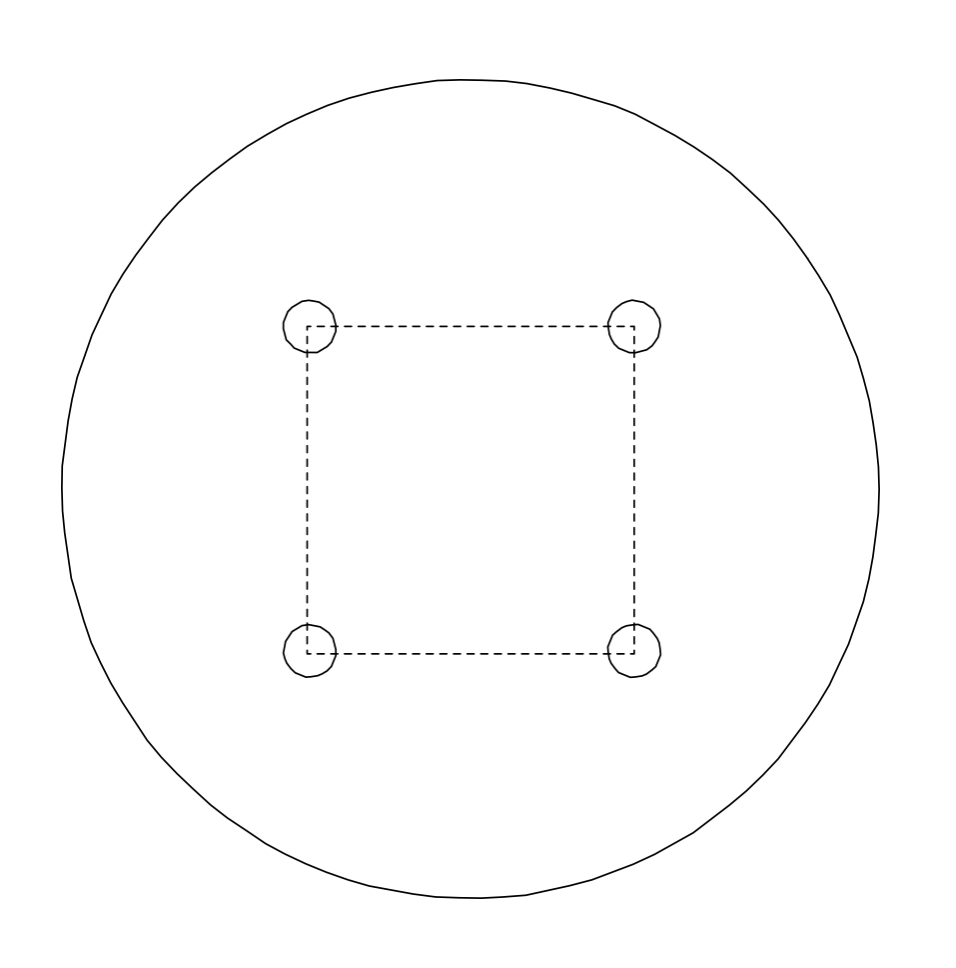

12可用孔位
Mirrors.Z12
台面·用户螺纹孔
4 pcs – M2.0 x 4.0
10 mm x 10 mm
13线缆 & 接头
默认
屏蔽线缆,
D-Sub 7W2
