技术参数
选择更适合的那款
S100.X
X 线性运动
S200.X
X 线性运动
S300.X
X 线性运动
➨ 版本定位
标准版本
大气环境
✔
✔
✔
.HV, 高真空版本
优于 2E-7 mbar
✔
✔
✔
.UHV, 超高真空版本
优于 2E-11 mbar
✔
✔
✔
.NM, 完全无磁版本
完全无磁
✔
✔
✔
.HV.NM, 高真空&完全无磁版本
完全无磁 & 高真空
✔
✔
✔
.UHV.NM, 超高真空&完全无磁版本
完全无磁 & 超高真空
✔
✔
✔
➨ 基础信息
1运动方向 & 行程 (闭环)
100 μm
200 μm
300 μm

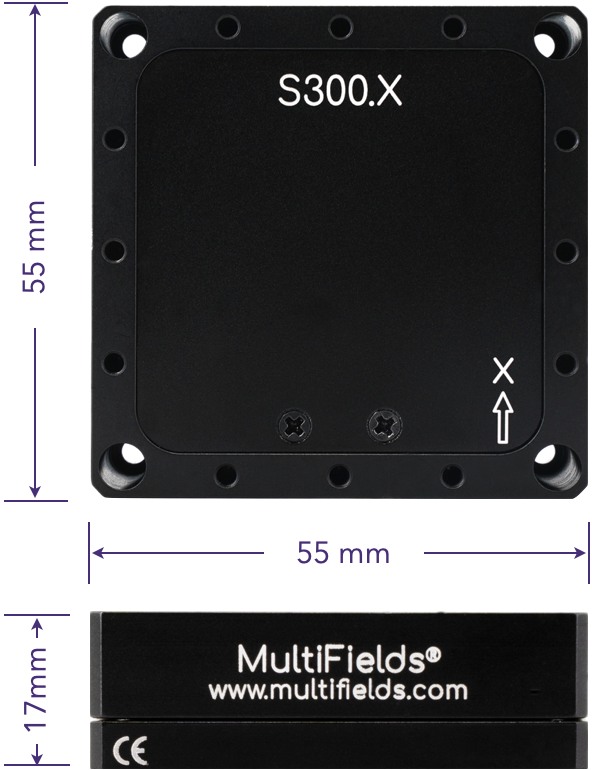

2尺寸
外形尺寸
55 mm × 55 mm × 17 mm
3主体材料
标准版本
.HV 版本
.UHV 版本
.NM 版本
铝合金, 钢; 220 g
铝合金, 钢; 220 g
铝合金, 钢; 220 g
铝合金, 钛合金; 200 g
铝合金, 钢; 220 g
铝合金, 钢; 220 g
铝合金, 钢; 220 g
铝合金, 钛合金; 200 g
铝合金, 钢; 220 g
铝合金, 钢; 220 g
铝合金, 钢; 220 g
铝合金, 钛合金; 200 g
➨ 技术参数
4线性度误差
0.02%
0.02%
0.02%
5重复定位精度
5 nm
5 nm
5 nm
6运动分辨率
闭环
开环
0.5 nm
0.2 nm
0.6 nm
0.3 nm
0.9 nm
0.5 nm
7刚性
1 N/μm
0.65 N/μm
0.25 N/μm
8共振频率 1
零负载
0.5 kg 负载
750 Hz
200 Hz
590 Hz
162 Hz
310 Hz
100 Hz
9最大负载
500 g
500 g
500 g
10位置传感器
电容式位置传感
Farady 系列产品
➨ 安装 & 使用
11可用孔位
S100/200/300.X
台面·用户螺纹孔
4 pcs – M2.5 × 5.0
25 mm × 50 mm
4 pcs – M2.5 × 5.0
50 mm × 25 mm
4 pcs – M2.5 × 5.0
50 mm + 50 mm
S100/200/300.X
底座·安装孔
4 pcs – Φ 2.8
48 mm × 48 mm
12线缆 & 接头
默认
.UHV 版本
屏蔽线缆, D-Sub 7W2
屏蔽线缆, SMA
13控制器规格
MC-Archimedes.N 系列
1. 共振频率浮动范围 ±20%;
S500.X
X 线性运动
➨ 版本定位
标准版本
大气环境
✔
.HV, 高真空版本
优于 2E-7 mbar
✔
.UHV, 超高真空版本
优于 2E-11 mbar
✔
.NM, 完全无磁版本
完全无磁
✔
.HV.NM, 高真空&完全无磁版本
完全无磁 & 高真空
✔
.UHV.NM, 超高真空&完全无磁版本
完全无磁 & 超高真空
✔
➨ 基础信息
1运动方向 & 行程 (闭环)
500 μm

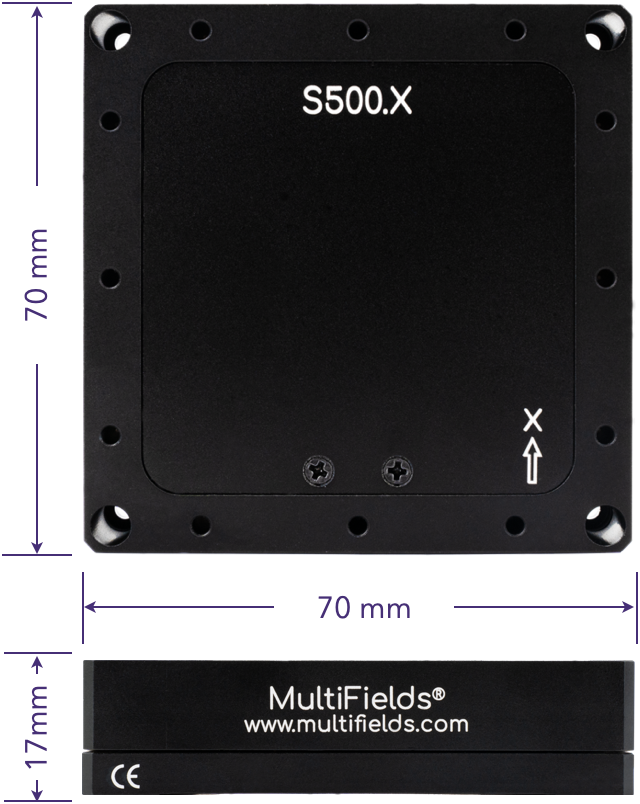

2尺寸
外形尺寸
70 mm × 70 mm × 17 mm
3主体材料
标准版本
.HV 版本
.UHV 版本
.NM 版本
铝合金, 钢; 250 g
铝合金, 钢; 250 g
铝合金, 钢; 250 g
铝合金, 钛合金; 230 g
➨ 技术参数
4线性度误差
0.02%
5重复定位精度
6 nm
6运动分辨率
闭环
开环
1.5 nm
0.7 nm
7刚性
0.16 N/μm
8共振频率 1
零负载
0.5 kg 负载
210 Hz
80 Hz
9最大负载
500 g
10位置传感器
电容式位置传感
Farady 系列产品
➨ 安装 & 使用
11可用孔位
S500.X
台面·用户螺纹孔
4 pcs – M2.5 × 5.0
40 mm × 63 mm
4 pcs – M2.5 × 5.0
63 mm × 40 mm
4 pcs – M2.5 × 5.0
63 mm + 63 mm
S500.X
底座·安装孔
4 pcs – Φ 2.8
63 mm × 63 mm
12线缆 & 接头
默认
.UHV 版本
屏蔽线缆, D-Sub 7W2
屏蔽线缆, SMA
13控制器规格
MC-Archimedes.N 系列
1. 共振频率浮动范围 ±20%;
