技术参数
选择更适合的那款
S100.XY
XY 平面运动
S200.XY
XY 平面运动
S300.XY
XY 平面运动
➨ 版本定位
标准版本
大气环境
✔
✔
✔
.HV, 高真空版本
优于 2E-7 mbar
✔
✔
✔
.UHV, 超高真空版本
优于 2E-11 mbar
✔
✔
✔
.NM, 完全无磁版本
完全无磁
✔
✔
✔
.HV.NM, 高真空&完全无磁版本
完全无磁 & 高真空
✔
✔
✔
.UHV.NM, 超高真空&完全无磁版本
完全无磁 & 超高真空
✔
✔
✔
➨ 基础信息
1运动方向 & 行程 (闭环)
100 μm
200 μm
300 μm
2尺寸

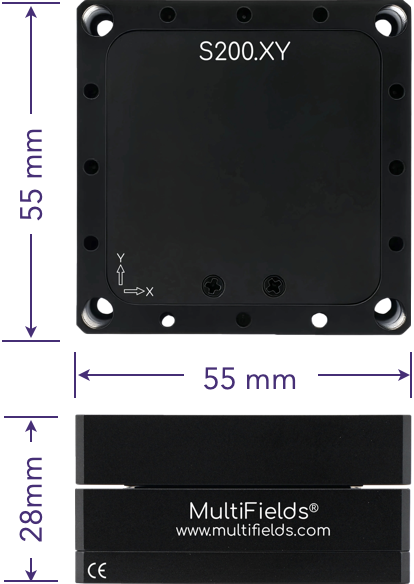

外形尺寸
55 mm × 55 mm × 28 mm
3主体材料
标准版本
.HV 版本
.UHV 版本
.NM 版本
铝合金, 钢; 450 g
铝合金, 钢; 450 g
铝合金, 钢; 450 g
铝合金, 钛合金; 410 g
铝合金, 钢; 450 g
铝合金, 钢; 450 g
铝合金, 钢; 450 g
铝合金, 钛合金; 410 g
铝合金, 钢; 450 g
铝合金, 钢; 450 g
铝合金, 钢; 450 g
铝合金, 钛合金; 410 g
➨ 技术参数
4线性度误差
0.02%
0.02%
0.02%
5重复定位精度
5 nm
5 nm
5 nm
6运动分辨率
闭环
开环
0.5 nm
0.2 nm
0.6 nm
0.3 nm
0.9 nm
0.5 nm
7刚性
0.7 N/μm
0.5 N/μm
0.2 N/μm
8共振频率 1
(零负载)
X
Y
570 Hz
530 Hz
480 Hz
400 Hz
300 Hz
260 Hz
9共振频率 1
(0.5 kg 负载)
X
Y
130 Hz
120 Hz
130 Hz
115 Hz
85 Hz
80 Hz
10最大负载
500 g
500 g
500 g
11位置传感器
电容式位置传感
Farady 系列产品
➨ 安装 & 使用

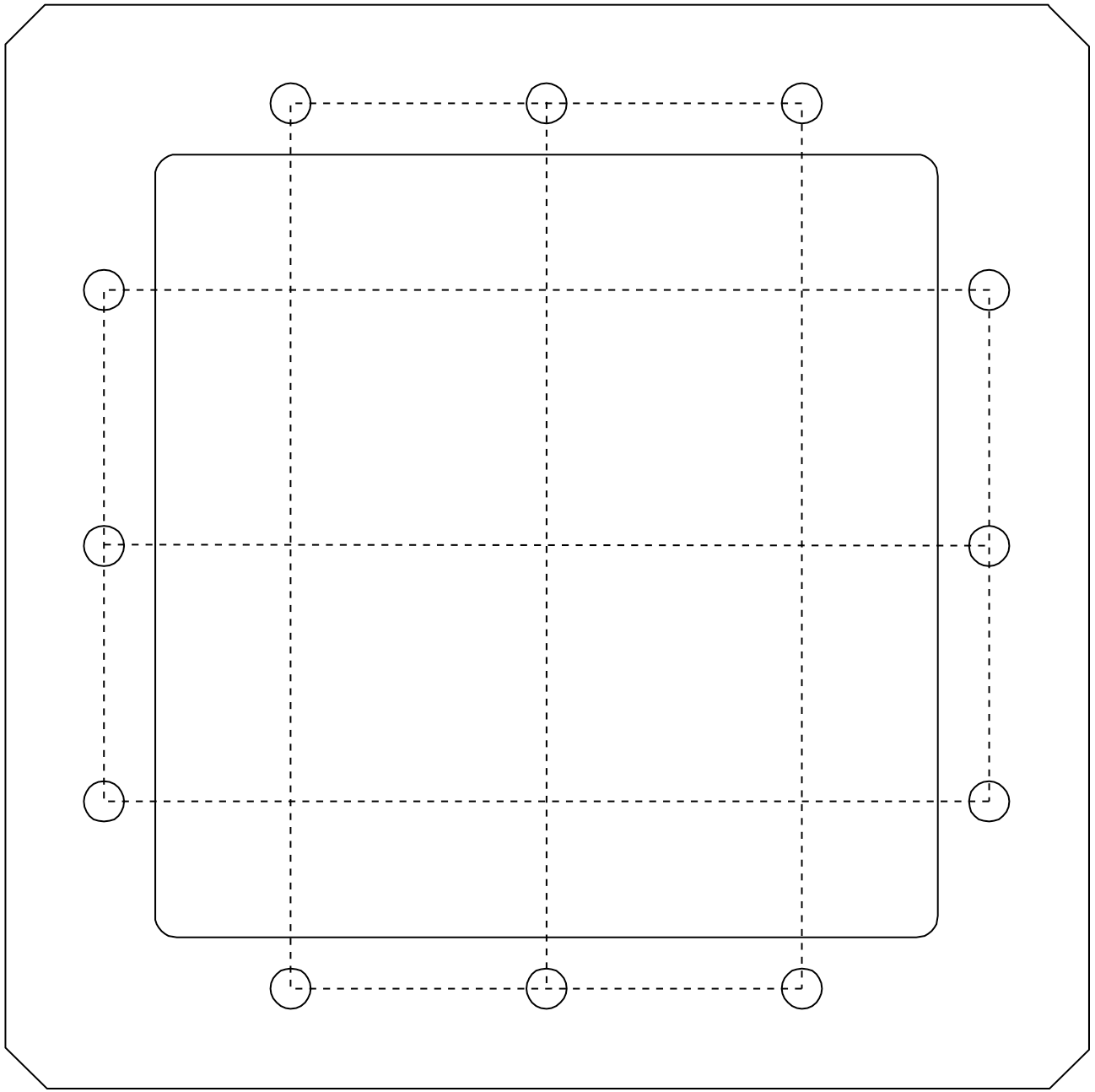

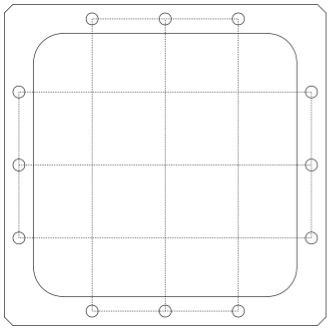

12可用孔位
S100/200/300.XY
台面·用户螺纹孔
4 pcs – M2.5 × 5.0
25 mm × 50 mm
4 pcs – M2.5 × 5.0
50 mm × 25 mm
4 pcs – M2.5 × 5.0
50 mm + 50 mm

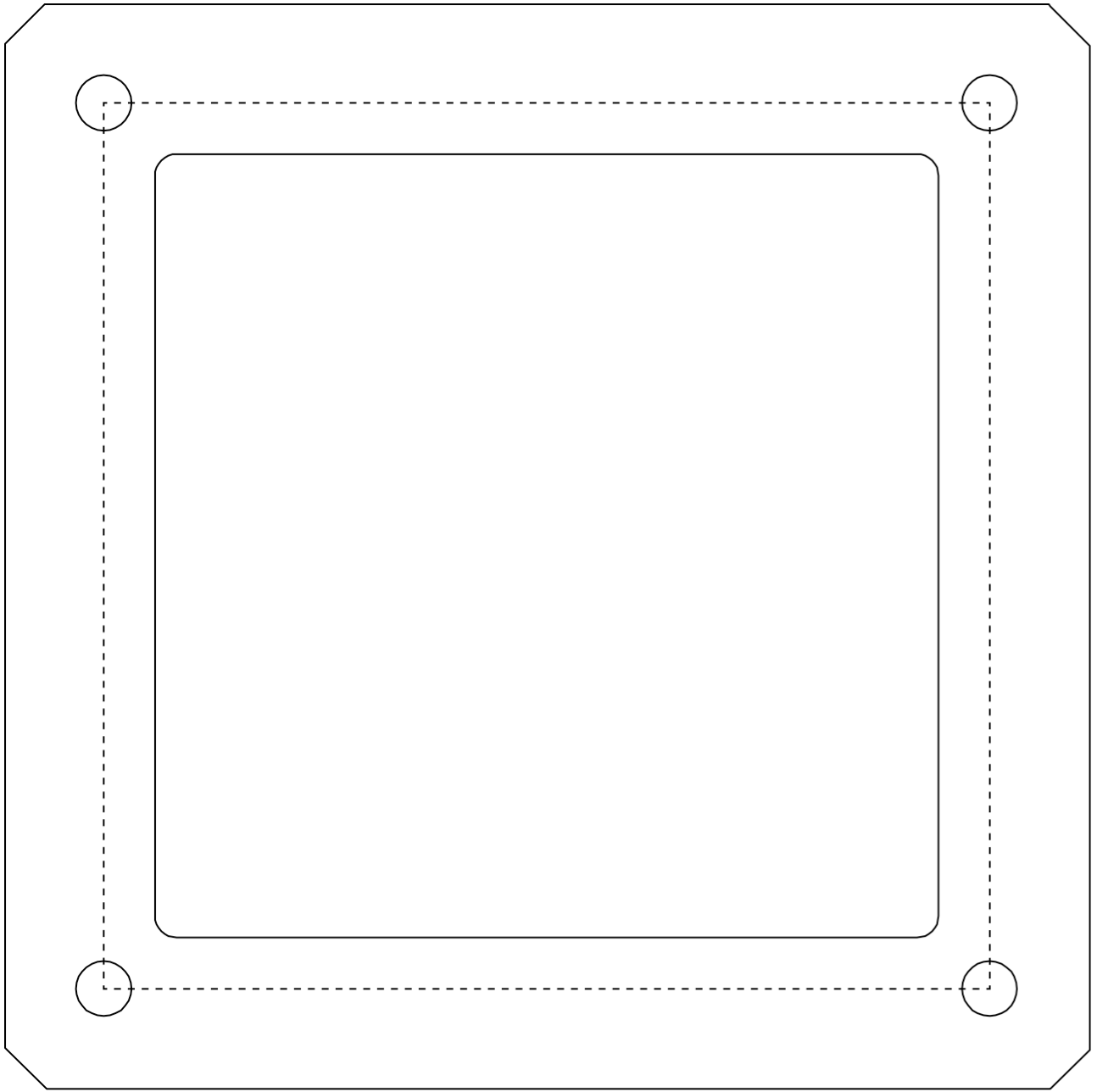

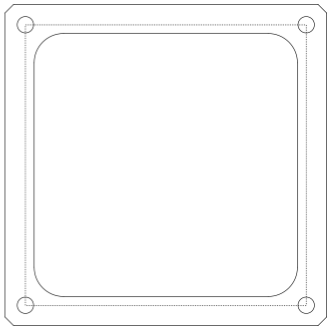

S100/200/300.XY
底座·安装孔
4 pcs – Φ 2.8
48 mm × 48 mm
13线缆 & 接头
默认
.UHV 版本
屏蔽线缆, D-Sub 7W2
屏蔽线缆, SMA
14控制器规格
MC-Archimedes.N 系列
1. 共振频率浮动范围 ±20%;
S500.XY
XY 平面运动
➨ 版本定位
标准版本
大气环境
✔
.HV, 高真空版本
优于 2E-7 mbar
✔
.UHV, 超高真空版本
优于 2E-11 mbar
✔
.NM, 完全无磁版本
完全无磁
✔
.HV.NM, 高真空&完全无磁版本
完全无磁 & 高真空
✔
.UHV.NM, 超高真空&完全无磁版本
完全无磁 & 超高真空
✔
➨ 基础信息
1运动方向 & 行程 (闭环)
500 μm
2尺寸

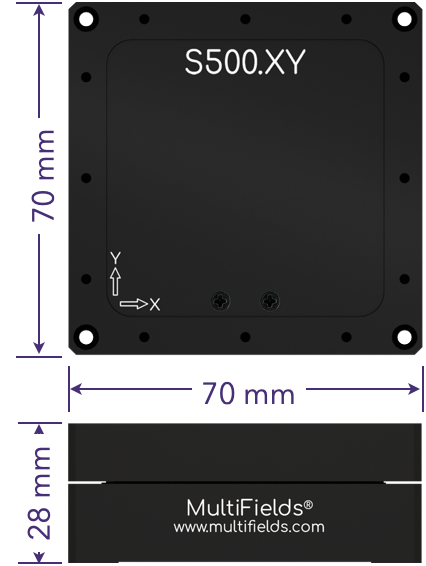

外形尺寸
70 mm × 70 mm × 40 mm
3主体材料
标准版本
.HV 版本
.UHV 版本
.NM 版本
铝合金, 钢; 500 g
铝合金, 钢; 500 g
铝合金, 钢; 500 g
铝合金, 钛合金; 460 g
➨ 技术参数
4线性度误差
0.02%
5重复定位精度
6 nm
6运动分辨率
闭环
开环
1.5 nm
0.7 nm
7刚性
0.13 N/μm
8共振频率 1
(零负载)
X
Y
190 Hz
150 Hz
9共振频率 1
(0.5 kg 负载)
X
Y
68 Hz
66 Hz
10最大负载
500 g
11位置传感器
电容式位置传感
Farady 系列产品
➨ 安装 & 使用
12可用孔位

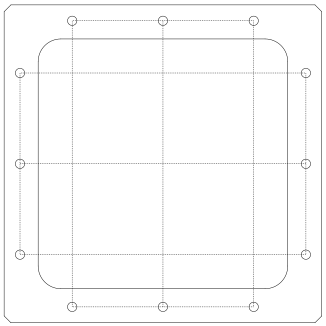

S500.XY
台面·用户螺纹孔
4 pcs – M2.5 × 5.0
40 mm × 63 mm
4 pcs – M2.5 × 5.0
63 mm × 40 mm
4 pcs – M2.5 × 5.0
63 mm + 63 mm

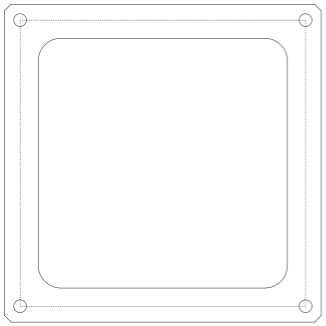

S500.XY
底座·安装孔
4 pcs – Φ 2.8
63 mm × 63 mm
13线缆 & 接头
默认
.UHV 版本
屏蔽线缆, D-Sub 7W2
屏蔽线缆, SMA
14控制器规格
MC-Archimedes.N 系列
1. 共振频率浮动范围 ±20%;
