技术参数
选择更适合的那款
RS65.Speed
超高速, 旋转运动
RS105.Speed
超高速, 旋转运动
➨ 版本定位
标准版本
大气环境
✔
✔
.HV, 高真空版本
优于 2E-7 mbar
✔
✔
.UHV, 超高真空版本
优于 2E-11 mbar
✔
✔
.NM, 完全无磁版本
完全无磁
✔
✔
➨ 基础信息

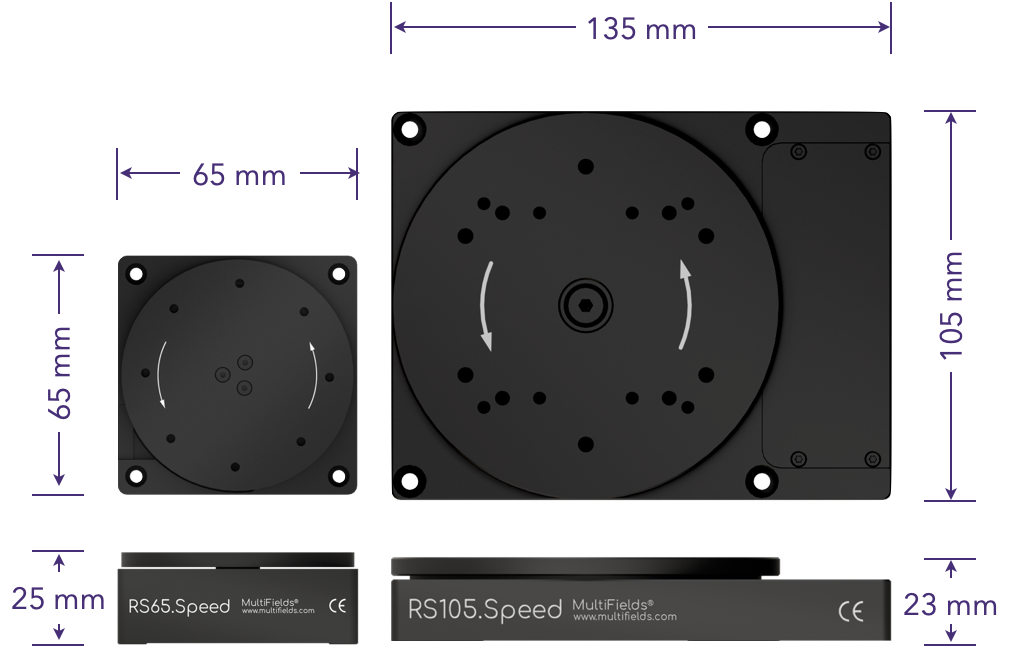

1尺寸
零点位置状态
(宽度 × 长度 × 高度)
RS65.Speed,
65 mm × 65 mm × 25 mm
RS105.Speed,
105 mm × 135 mm × 25 mm
2主体材料
标准版本
.HV 版本
.UHV 版本
.NM 版本
铝合金; 330 g
钛合金; 360 g
钛合金; 360 g
铝合金; 330 g
铝合金; 800 g
钛合金; 1 kg
钛合金; 1 kg
铝合金; 800 g
3运动行程
360 ° 连续运动
➨ 技术参数
4速度范围
默认
.HV & .UHV 版本
60 °/s ~ 720 °/s
推荐使用 60 °/s
1.3 °/s ~ 360 °/s
推荐使用 36 °/s
5最大负载
2 kg
5 kg
6额定力矩
0.5 N·m
0.4 N·m
7最大力矩
0.8 N·m
0.6 N·m
8保持力矩
0.8 N·m
0.6 N·m
9最小步伐
15 μrad
0.75 μrad
10位置传感器
种类
分辨率
光学位置传感器
1 μrad
光学位置传感器
1 μrad
➨ 安装 & 使用
11可用孔位
RS65.Speed
台面·用户螺纹孔
8 pcs – M3 × 4
50 mm × 50 mm
底座·安装孔
4 pcs – Φ 3.4
55 mm × 55 mm
RS105.Speed
台面·用户螺纹孔
4 pcs – Φ 4.0
75 mm × 75 mm
底座·安装孔
4 pcs – Φ 4.3
95 mm × 95 mm
12线缆 & 接头
默认
.UHV 版本
屏蔽线缆,
D-Sub15
Kapton 漆包线,
D-Sub15 (PEEK)
13控制器规格
